日成RSB型花瓣型护线套

 日成RSB型花瓣型护线套

日成RSB型花瓣型护线套



日成RSB型花瓣型护线套 日成RSB型花瓣型护线套

材 质：UL合格之NYLON66(黑色)，防火等级94V-2。
特 点：花瓣型出线设计，可使大小规格电线均能固定，不会随意摇晃适用1.4mm到3.2mm之铁板
目录页码：B67

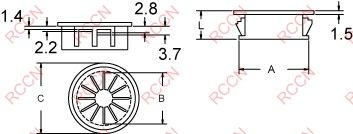

型 号Item No.
铁板孔径
Mounting
Hole
A
(mm)
最大线孔
B
(mm)
覆盖
C
(mm)
高度
L
(mm)
包 装
Packing
黑色
Black		 灰白色
White
RSB-16 RSB-16W 15.9 11.1 18.3 10.0
100pcs
RSB-19 RSB-19W 18.8 12.7 21.8 10.0
RSB-22 RSB-22W 22.2 14.3 23.8 11.5
RSB-25 RSB-25W 25.3 20.4 28.5 11.3
RSB-28 RSB-28W 27.6 22.4 30.8 11.3
RSB-30 RSB-30W 27.6 22.4 30.8 11.3
RSB-35 RSB-35W 34.2 29.3 37.5 11.3
RSB-38 RSB-38W 38.0 31.0 31.0 11.2
RSB-45 RSB-45W 44.5 40.0 49.7 11.8
RSB-50 RSB-50W 50.1 45.0 54.6 11.8




型 号Item No.
铁板孔径
Mounting
Hole
A
(mm)
最大线孔
B
(mm)
覆盖
C
(mm)
高度
L
(mm)
包 装
Packing
黑色
阻燃		 灰白色
阻燃
RSB-16V0 RSB-16WV0 15.9 11.1 18.3 10.0
100pcs
RSB-19V0 RSB-19WV0 18.8 12.7 21.8 10.0
RSB-22V0 RSB-22WV0 22.2 14.3 23.8 11.5
RSB-25V0 RSB-25WV0 25.3 20.4 28.5 11.3
RSB-28V0 RSB-28WV0 27.6 22.4 30.8 11.3
RSB-30V0 RSB-30WV0 27.6 22.4 30.8 11.3
RSB-35V0 RSB-35WV0 34.2 29.3 37.5 11.3
RSB-38V0 RSB-38WV0 38.0 31.0 31.0 11.2
RSB-45V0 RSB-45WV0 44.5 40.0 49.7 11.8
RSB-50V0 RSB-50WV0 50.1 45.0 54.6 11.8
