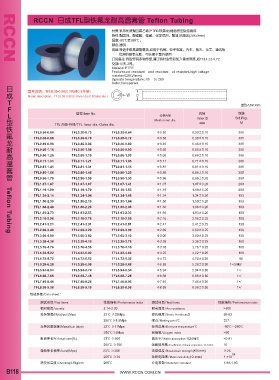

Page 238 - 上海日成品牌 RCCN 线槽 电缆接头 尼龙扎带 尼龙软管 接线端子
P. 238
Material:PTFE
Features:rot resistanta acid resistanta oil resistant,high voltage
resistant(26kV/mm)
Operate temperature:-80¥ to 260¥Ġ
Color:transparent
Φ0 .30
TFL0.30-0.80 TFL0.30-0.70 TFL0.30-0.64 0.30 ± 0.10 305
TFL0.38-0.88 TFL0.38-0.78 TFL0.38-0.72 0.38 ± 0.10 305
Φ 0.38
Φ 0.46
TFL0.46-0.96 TFL0.46-0.86 TFL0.46-0.80 0.46 ± 0.10 305
Φ 0.56
TFL0.56-1.16 TFL0.56-1.06 TFL0.56-0.90 0.56 ± 0.10 305
Φ 0.66
TFL0.66-1.26 TFL0.66-1.16 TFL0.66-1.00 0.66 ± 0.10 305
TFL0.71-1.31 TFL0.71-1.21 TFL0.71-1.05 0.71 ± 0.10 305
Φ 0.71
TFL0.81-1.41 TFL0.81-1.31 TFL0.81-1.15 0.81 ± 0.10 305
Φ 0.81
Φ 0.86
TFL0.86-1.66 TFL0.86-1.46 TFL0.86-1.20 0.86 ± 0.10 305
Φ 0.96
TFL0.96-1.76 TFL0.96-1.56 TFL0.96-1.30 0.96 ± 0.20 200
Φ 1.07
TFL1.07-1.87 TFL1.07-1.67 TFL1.07-1.41 1.07 ± 0.20 200
Φ 1.19
TFL1.19-1.99 TFL1.19-1.79 TFL1.19-1.53 1.19 ± 0.20 200
Φ 1.34
TFL1.34-2.14 TFL1.34-1.94 TFL1.34-1.68 1.34 ± 0.20 153
TFL1.50-2.30 TFL1.50-2.10 TFL1.50-1.84 1.50 1.50 ± 0.20 153
Φ
TFL1.68-2.48 TFL1.68-2.28 TFL1.68-2.08 1.68 ± 0.20 100
Φ 1.68
TFL1.93-2.73 TFL1.93-2.53 TFL1.93-2.33 1.93 ± 0.20 100
Φ 1.93
TFL2.16-2.96 TFL2.16-2.76 TFL2.16-2.56 2.16 ± 0.25 100
Φ 2.16
TFL2.41-3.21 TFL2.41-3.01 TFL2.41-2.81 2.41 ± 0.25 150
Φ 2.41
Φ 2.69
TFL2.69-3.49 TFL2.69-3.29 TFL2.69-3.09 2.69 ± 0.25 150
TFL3.00-4.00 TFL3.00-3.80 TFL3.00-3.40 3.00 ± 0.25 150
Φ 3.00
Teflon Tubing
TFL3.38-4.38 TFL3.38-4.18 TFL3.38-3.78 3.38 3.38 ± 0.25 100
Φ
TFL3.76-4.76 TFL3.76-4.56 TFL3.76-4.16 3.76 ± 0.25 100
Φ 3.76
TFL4.22-5.22 TFL4.22-5.02 TFL4.22-4.80 4.22 ± 0.25 100
Φ 4.22
TFL4.72-5.72 TFL4.72-5.52 TFL4.72-5.32 4.72 4.72 ± 0.25 50
Φ
TFL5.28-6.28 TFL5.28-6.08 TFL5.28-5.88 5.28 ± 0.30
Φ 5.28
̼̾ᆦࠇ͚̼͂̽ज
TFL5.94-6.94 TFL5.94-6.74 TFL5.94-6.54 5.94 ± 0.30 ̼̾ᆦ
Φ 5.94
TFL6.68-7.68 TFL6.68-7.48 TFL6.68-7.28 6.68 ± 0.30 ̼̾ᆦ
Φ 6.68
TFL7.46-8.46 TFL7.46-8.26 TFL7.46-8.06 7.46 ± 0.30 ̼̾ᆦ
Φ 7.46
TFL8.38-9.38 TFL8.38-9.18 TFL8.38-8.98 8.38 ± 0.30 ̼̾ᆦ
Φ 8.38
测试项目/Test items 性能指标/Performance index 测试项目/Test items 性能指标/Performance index
相对密度/density 2.14-2.20 耐电弧性/Arc resistance >300
拉伸强度 (Mpa)/pull (Mpa) 23 ℃ ≥ 25Mpa 邵氏硬度/Shore Hardness D 59-63
250 ℃≥ 8.5Mpa 327
熔点/Melting point ℃
拉伸屈服强度 (Mpa) // pull (Mpa) 23 ℃ ≥ 11Mpa 使用温度/End-use temperature ℃ -80 ℃～ 260 ℃
250 ℃≥ 2Mpa >90
氧指数/Oxygen index
断裂伸长率/break rate (%) 23 ℃ ≥ 500 吸水率/Water absorption %24HrS <0.01
250 ℃ ≥ 700 10
线膨胀系数/ Coefficient of linear expansion 21-100 ℃
弯曲伸长模量/bend(Mpa) 23 ℃ ≥ 300 击穿强度/Breakdown strength (KV/mm) ≥ 26
250 ℃ ≥ 30 1 ×10 14
体积电阻率/Mass resistivity ( Ω .mm)
热变形温度/shrinking 4.6kg/cm 260 ℃ 介电常数/Dielectric constant 1.89-1.93
