日成HVDRFZ易折断型线槽

日成HVDRFZ易折断型线槽



日成HVDRFZ易折断型线槽

日成HVDRFZ易折断型线槽

产品材质:采用低卤素硬质PVC料制成,环保无 污染,不含铅等有毒物。
产品认证:美国UL:E306674 欧洲CE:EN50085 欧洲环保RoHS,REACH。
防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳。
产品构造:由槽底及槽盖组成,底槽两侧设有 出线孔。
颜       色 :灰色.白色.蓝色.黑色（可定制其它颜色，有起订量要求）
工作温度 :静态-40°C持续高温至65°C，短时间可达85°C。
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性  :  1.反扣式槽盖与槽体设计组合绝不脱落,且接合面平滑,不割伤手及擦损附近配线。
               2.配线槽65°C内不易断裂,变形,变色,装配省时便利。
               3.出线孔低、组合容易、拆卸简单、易于配线。

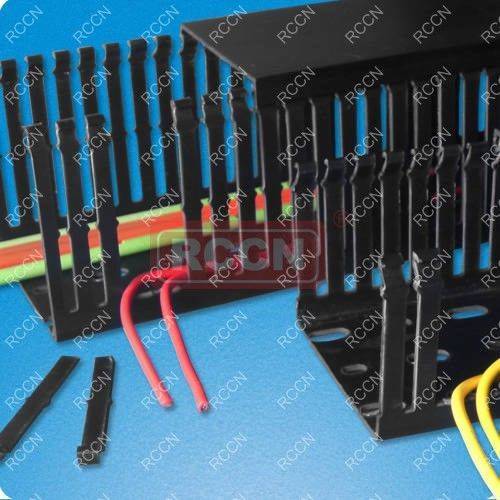

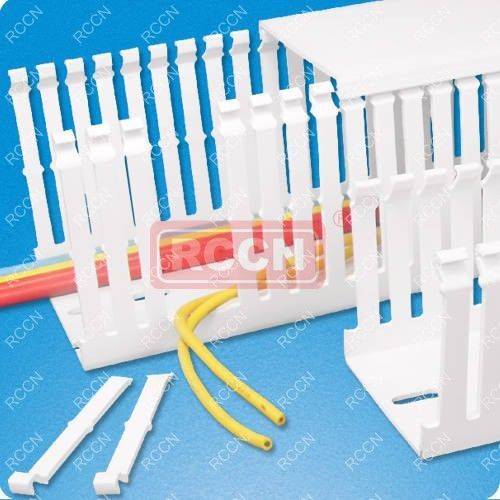

              4.易折断型为内部两侧带折痕设计,可依安装者需求，折出需要的边孔大小。更多选择:量大可按需求
                     生产所需规格或定制长例:HVDR8080FZ(L=1.7M)

推荐：灰色为常规库存产品,其它颜色有起订量要求。*交期待确认。
标准长度：2米/支
目录页码:C51-C54
日成HVDRFZ易折断型线槽

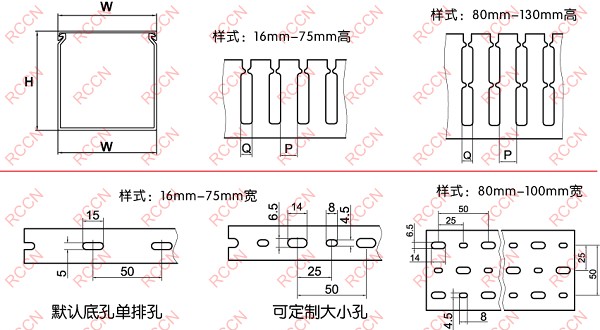

型号Item No.

宽*高

W*H

孔宽

Q

齿宽

P

电线容量

以2.0平方计算

装箱

/M
灰色Gray 白色White 蓝色Blue 黑色Black
HVDR1616FZ HVDR1616FZW HVDR1616FZE HVDR1616FZB 16*16 5 5 3-10pcs 300M
HVDR2516FZ HVDR2516FZW HVDR2516FZE HVDR2516FZB 25*16 5 5 8-12pcs 260M
HVDR1520FZ HVDR1520FZW HVDR1520FZE HVDR1520FZB 15*20 4 6 8-12pcs 260M
HVDR2020FZ HVDR2020FZW HVDR2020FZE HVDR2020FZB 20*20 4 6 10-20pcs 240M
HVDR4020FZ HVDR4020FZW HVDR4020FZE HVDR4020FZB 40*20 4 6 15-30pcs 140M
HVDR1525FZ HVDR1525FZW HVDR1525FZE HVDR1525FZB 15*25 4 6 5-15pcs 260M
HVDR2025FZ HVDR2025FZW HVDR2025FZE HVDR2025FZB 20*25 4 6 12-28pcs 160M
HVDR2525FZ HVDR2525FZW HVDR2525FZE HVDR2525FZB 25*25 4 6 10~25pcs 200M
HVDR3025FZ HVDR3025FZW HVDR3025FZE HVDR3025FZB 30*25 4 6 12-28pcs 160M
HVDR4025FZ HVDR4025FZW HVDR4025FZE HVDR4025FZB 40*25 4 6 20-35pcs 100M
HVDR5025FZ HVDR5025FZW HVDR5025FZE HVDR5025FZB 50*25 4 6 12-28pcs 100M
HVDR1530FZ HVDR1530FZW HVDR1530FZE HVDR1530FZB 15*30 4 6 8-15pcs 180M
HVDR2030FZ HVDR2030FZW HVDR2030FZE HVDR2030FZB 20*30 4 6 25-35pcs 160M
HVDR2530FZ HVDR2530FZW HVDR2530FZE HVDR2530FZB 25*30 4 6 25~35pcs 160M
HVDR3030FZ HVDR3030FZW HVDR3030FZE HVDR3030FZB 30*30 4 6 25~35pcs 140M
HVDR4030FZ HVDR4030FZW HVDR4030FZE HVDR4030FZB 40*30 4 6 30-40pcs 100M
HVDR5030FZ HVDR5030FZW HVDR5030FZE HVDR5030FZB 50*30 4 6 40-50pcs 80M
HVDR6030FZ HVDR6030FZW HVDR6030FZE HVDR6030FZB 60*30 4 6 50-60pcs 60M
HVDR2233FZ HVDR2233FZW HVDR2233FZE HVDR2233FZB 22*33 4 6 25-35pcs 160M
HVDR3333FZ HVDR3333FZW HVDR3333FZE HVDR3333FZB 33*33 4 6 35-45pcs 160M
HVDR2035FZ HVDR2035FZW HVDR2035FZE HVDR2035FZB 20*35 4 6 30-40pcs 100M
HVDR3535FZ HVDR3535FZW HVDR3535FZE HVDR3535FZB 35*35 4 6 35-45pcs 112M
HVDR5035FZ HVDR5035FZW HVDR5035FZE HVDR5035FZB 50*35 4 6 40-60pcs 88M
HVDR2040FZ HVDR2040FZW HVDR2040FZE HVDR2040FZB 20*40 4 6 16-22pcs 110M
HVDR2540FZ HVDR2540FZW HVDR2540FZE HVDR2540FZB 25*40 4 6 20~25pcs 112M
HVDR3540FZ HVDR3540FZW HVDR3540FZE HVDR3540FZB 35*40 4 6 30-45pcs 100M
HVDR4040FZ HVDR4040FZW HVDR4040FZE HVDR4040FZB 40*40 4 6 60~70pcs 100M
HVDR6040FZ HVDR6040FZW HVDR6040FZE HVDR6040FZB 60*40 4 6 100~115pcs 68M
HVDR8040FZ HVDR8040FZW HVDR8040FZE HVDR8040FZB 80*40 4 6 120~135pcs 48M
HVDR10040FZ HVDR10040FZW HVDR10040FZE HVDR10040FZB 100*40 4 6 120~135pcs 32M
HVDR12040FZ HVDR12040FZW HVDR12040FZE HVDR12040FZB 120*40 4 6 140-155pcs /
HVDR2545FZ HVDR2545FZW HVDR2545FZE HVDR2545FZB 25*45 4 6 20-25pcs 104M
HVDR3345FZ HVDR3345FZW HVDR3345FZE HVDR3345FZB 33*45 4 6 40-55pcs 108M
HVDR4545FZ HVDR4545FZW HVDR4545FZE HVDR4545FZB 45*45 4 6 60-70pcs 72M
HVDR6545FZ HVDR6545FZW HVDR6545FZE HVDR6545FZB 65*45 4 6 110-120pcs 56M
HVDR2050FZ HVDR2050FZW HVDR2050FZE HVDR2050FZB 20*50 4 6 18-28pcs 100M
HVDR2550FZ HVDR2550FZW HVDR2550FZE HVDR2550FZB 25*50 4 6 20~30pcs 100M
HVDR3050FZ HVDR3050FZW HVDR3050FZE HVDR3050FZB 30*50 4 6 25~40pcs 84M
HVDR3550FZ HVDR3550FZW HVDR3550FZE HVDR3550FZB 35*50 4 6 40~60pcs 80M
HVDR4050FZ HVDR4050FZW HVDR4050FZE HVDR4050FZB 40*50 4 6 60~70pcs 68M
HVDR4550FZ HVDR4550FZW HVDR4550FZE HVDR4550FZB 45*50 4 6 70~80pcs 60M
HVDR5050FZ HVDR5050FZW HVDR5050FZE HVDR5050FZB 50*50 4 6 80~90pcs 60M
HVDR5550FZ HVDR5550FZW HVDR5550FZE HVDR5550FZB 55*50 4 6 85-95pcs 48M
HVDR6050FZ HVDR6050FZW HVDR6050FZE HVDR6050FZB 60*50 4 6 100~120pcs 48M
HVDR7550FZ HVDR7550FZW HVDR7550FZE HVDR7550FZB 75*50 4 6 150-170pcs 40M
HVDR8050FZ HVDR8050FZW HVDR8050FZE HVDR8050FZB 80*50 4 6 160~180pcs 40M
HVDR10050FZ HVDR10050FZW HVDR10050FZE HVDR10050FZB 100*50 4 6 200~250pcs 26M
HVDR12555FZ HVDR12555FZW HVDR12555FZE HVDR12555FZB 125*55 4 6 220-270pcs 20M
HVDR2060FZ HVDR2060FZW HVDR2060FZE HVDR2060FZB 20*60 4 6 35-45pcs 100M
HVDR2560FZ HVDR2560FZW HVDR2560FZE HVDR2560FZB 25*60 4 6 40~50pcs 100M
HVDR3060FZ HVDR3060FZW HVDR3060FZE HVDR3060FZB 30*60 4 6 60~80pcs 80M
HVDR3560FZ HVDR3560FZW HVDR3560FZE HVDR3560FZB 35*60 4 6 90-105pcs 78M
HVDR4060FZ HVDR4060FZW HVDR4060FZE HVDR4060FZB 40*60 4 6 100~115pcs 60M
HVDR4560FZ HVDR4560FZW HVDR4560FZE HVDR4560FZB 45*60 4 6 110~125pcs 30M
HVDR5060FZ HVDR5060FZW HVDR5060FZE HVDR5060FZB 50*60 4 6 120~135pcs 60M
HVDR6060FZ HVDR6060FZW HVDR6060FZE HVDR6060FZB 60*60 4 6 120~135pcs 48M
HVDR8060FZ HVDR8060FZW HVDR8060FZE HVDR8060FZB 80*60 4 6 180~210pcs 36M
HVDR10060FZ HVDR10060FZW HVDR10060FZE HVDR10060FZB 100*60 4 6 240~290pcs 28M
HVDR11060FZ HVDR11060FZW HVDR11060FZE HVDR11060FZB 110*60 4 6 250~300pcs 48M
HVDR12060FZ HVDR12060FZW HVDR12060FZE HVDR12060FZB 120*60 4 6 260~320pcs 48M
HVDR15060FZ HVDR15060FZW HVDR15060FZ HVDR15060FZB 150*60 4 6 300-360pcs 16M
HVDR2565FZ HVDR2565FZW HVDR2565FZE HVDR2565FZB 25*65 4 6 40-50pcs 88M
HVDR3565FZ HVDR3565FZW HVDR3565FZE HVDR3565FZB 35*65 4 6 40-70pcs 80M
HVDR4565FZ HVDR4565FZW HVDR4565FZE HVDR4565FZB 45*65 4 6 110-120pcs 52M
HVDR6565FZ HVDR6565FZW HVDR6565FZE HVDR6565FZB 65*65 4 6 180-200pcs 44M
HVDR7265FZ HVDR7265FZW HVDR7265FZE HVDR7265FZB 72*65 4 6 180-230pcs 42M
HVDR2575FZ HVDR2575FZW HVDR2575FZE HVDR2575FZB 25*75 4 6 160-190pcs /
HVDR3575FZ HVDR3575FZW HVDR3575FZE HVDR3575FZB 35*75 4 6 170-200pcs /
HVDR5075FZ HVDR5075FZW HVDR5075FZE HVDR5075FZB 50*75 4 6 180-210pcs 42
HVDR7575FZ HVDR7575FZW HVDR7575FZE HVDR7575FZB 75*75 4 6 200-240pcs 40M
HVDR10075FZ HVDR10075FZW HVDR10075FZE HVDR10075FZB 100*75 4 6 250-290pcs 24M
HVDR2580FZ HVDR2580FZW HVDR2580FZE HVDR2580FZB 25*80 4 6 100~120pcs 72M
HVDR3080FZ HVDR3080FZW HVDR3080FZE HVDR3080FZB 30*80 4 6 110~125pcs 56M
HVDR3580FZ HVDR3580FZW HVDR3580FZE HVDR3580FZB 35*80 4 6 110~130pcs 56M
HVDR4080FZ HVDR4080FZW HVDR4080FZE HVDR4080FZB 40*80 4 6 140~160pcs 48M
HVDR4580FZ HVDR4580FZW HVDR4580FZE HVDR4580FZB 45*80 4 6 140~160pcs 40M
HVDR5080FZ HVDR5080FZW HVDR5080FZE HVDR5080FZB 5080 4 6 160~180pcs 40M
HVDR5580FZ HVDR5580FZW HVDR5580FZE HVDR5580FZB 55*80 4 6 160~180pcs 32M
HVDR6080FZ HVDR6080FZW HVDR6080FZE HVDR6080FZB 60*80 4 6 180~210pcs 32M
HVDR8080FZ HVDR8080FZW HVDR8080FZE HVDR8080FZB 80*80 4 6 240~290pcs 24M
HVDR10080FZ HVDR10080FZW HVDR10080FZE HVDR10080FZB 100*80 4 6 260~350pcs 24M
HVDR12080FZ HVDR12080FZW HVDR12080FZE HVDR12080FZB 120*80 4 6 280~380pcs 16M
HVDR14080FZ HVDR14080FZW HVDR14080FZE HVDR14080FZB 140*80 4 6 350~450pcs 16M
HVDR16080FZ HVDR16080FZW HVDR16080FZE HVDR16080FZB 160*80 4 6 50*-550pcs /
HVDR25100FZ HVDR25100FZW HVDR25100FZE HVDR25100FZB 25*100 4 6 110~160pcs 60M
HVDR33100FZ HVDR33100FZW HVDR33100FZE HVDR33100FZB 33*100 4 6 130~165pcs 44M
HVDR40100FZ HVDR40100FZW HVDR40100FZE HVDR40100FZB 40*100 4 6 130~175pcs 40M
HVDR50100FZ HVDR50100FZW HVDR50100FZE HVDR50100FZB 50*100 4 6 220~250pcs 40M
HVDR60100FZ HVDR60100FZW HVDR60100FZE HVDR60100FZB 60*100 4 6 240~290pcs 32M
HVDR70100FZ HVDR70100FZW HVDR70100FZE HVDR70100FZB 70*100 4 6 250-310pcs 24M
HVDR75100FZ HVDR75100FZW HVDR75100FZE HVDR75100FZB 75*100 4 6 260~350pcs 24M
HVDR80100FZ HVDR80100FZW HVDR80100FZE HVDR80100FZB 80*100 4 6 260~350pcs 24M
HVDR100100FZ HVDR100100FZW HVDR100100FZE HVDR100100FZB 100*100 4 6 300~400pcs 24M
HVDR120100FZ HVDR120100FZW HVDR120100FZE HVDR120100FZB 120*100 4 6 350~450pcs 16M
HVDR150100FZ HVDR150100FZW HVDR150100FZE HVDR150100FZB 150*100 4 6 400~650pcs 16M
HVDR160100FZ HVDR160100FZW HVDR160100FZE HVDR160100FZB 160*100 4 6 500-750pcs /
HVDR100130FZ HVDR100130FZW HVDR100130FZE HVDR100130FZB 100*130 4 6 350-450pcs /
*HVDR200100FZ HVDR200100FZW HVDR200100FZE HVDR200100FZB 200*100 4 6 600~900pcs 12M
*HVDR200150FZ HVDR200150FZW HVDR200150FZE HVDR200150FZB 200*150 4 6 900~1200pcs 10M




日成HVDRFZ易折断型线槽



日成HVDRFZ易折断型线槽



日成HVDRFZ易折断型线槽



日成HVDRFZ易折断型线槽



日成HVDRFZ易折断型线槽



日成HVDRFZ易折断型线槽

日成HVDRFZ易折断型线槽





特 点 优 点 益 处
易折断型结构 方便安装时根据需要的侧孔大小走线折断齿 减少安装时间，断齿面平整美观
细的齿和细的孔 较近的电器接线空间满足高密度排线 允许更多的排线,使布线效果整体美观
环保阻燃材料 符合欧盟ROHS环保测试,
符合美国UL94V-0,良好的阻燃性		 环保不含有铅的PVC 不会对人体健康构成
危害,材料良好阻燃性,使明火自熄,在着
火的情况下,保证安全
光滑的边角 齿的顶端和孔的边缘光滑 防止电线和手被毛刺割伤
防滑盖 安装时不容易滑盖 防运输振动导致滑盖
防线槽垂直安装时滑盖
平整的盖子设计 比传统的设计有更大的空间
盖子与槽体齐平		 比老款装相同数量的电线表面更平整美观
冲孔断面 冲孔后齿的表面平整光滑 不用修毛刺,节省时间
V型开孔设计 V型槽孔使电线更易装入 加快电线安装
阻隔齿设计 电线装入后不会晃动,不管是否扣盖子
也可用于电线功能不同的分类		 安装时避免线跑出槽不必要的麻烦,节省时间
四种颜色可选 可用于不同场合的安装要求 项目对颜色有要求时选择范围更加的广泛
更快的满足终端用户的需求。
通过多项认证 美国UL,加拿大CULUS, 欧盟CE ,ROHS,REACH 铁道部机车阻燃低烟认证。 满足项目应用零配件需要提供产品认证
确保产品在世界各地均可放心使用



日成HVDRFZ易折断型线槽  日成HVDRFZ易折断型线槽


线槽及包装纸箱效果图




日成优质导轨



日成HVDRFZ易折断型线槽        日成HVDRFZ易折断型线槽


日成HVDRFZ易折断型线槽

日成HVDRFZ易折断型线槽



日成HVDRFZ易折断型线槽

日成HVDRFZ易折断型线槽

日成HVDRFZ易折断型线槽



产品材质:TS采用优质高强度冷轧钢电镀,LS采用优质高强度铝合金。
产品标准:欧洲EN50022
工作温度:-40°C持续高温至100°C
使用方法:固定于面板后即可安装电器。
产品特性: 具美观及抗重压之功能,尺寸十分精确,耐腐蚀。
定制长度或孔位有起订量要求
目录页码:C61-C62





型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
din导轨 钢质导轨
TS-35/7.5系列
TS-35/7.5/1.0/1M-615 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-515 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-525 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-615 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-515 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-525 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/2M-615 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-515 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-525 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-615 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-515 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-525 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/2M--N 彩锌冷轧钢-无底孔 2M 100M
TS-35/7.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 100M
TS-35/15系列
TS-35/15/1.5/1M-615 彩锌冷轧钢 1M 30M
TS-35/15/1.5/1M/W-615 环保白锌冷轧钢 1M 30M
TS-35/15/1.5/2M-615 彩锌冷轧钢 2M 60M
TS-35/15/1.5/2M/W-615 环保白锌冷轧钢 2M 60M
TS-35/15/1.5/1M-N 彩锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/1M/W-N 环保白锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/2M-N 彩锌冷轧钢-无底孔 2M 60M
TS-35/15/1.5/2M/W-N 环保白锌冷轧钢-无底孔 2M 60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412 彩锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M-412 彩锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M/W-412 环保白锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M/W-412 环保白锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M-N 彩锌冷轧钢-无底孔 2M 200M
TS-15/5.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 200M
din导轨 铝合金导轨
LSC-35/7.5/1.1系列
LSC-35/7.5/1.1/1M 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M 环保铝合金 2M 100M
LSC-35/7.5/1.1/1M-无底孔 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M-无底孔 环保铝合金 2M 100M
LS-35/7.5/1.5系列
LS-35/7.5/1.5/1M 环保铝合金 1M 100M
LS-35/7.5/1.5/2M 环保铝合金 2M 100M
LS-35/7.5/1.5/1M-N 环保铝合金-无底孔 1M 100M
LS-35/7.5/1.5/2M-N 环保铝合金-无底孔 2M 100M
LS-35/15/1.5系列
LS-35/15/1.5/1M 环保铝合金 1M 30M
LS-35/15/1.5/2M 环保铝合金 2M 60M
LS-35/15/1.5/1M-N 环保铝合金-无底孔 1M 30M
LS-35/15/1.5/2M-N 环保铝合金-无底孔 2M 60M



型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
不锈钢导轨
TS-35/7.5/1.0/1M/304-615 不锈钢导轨 304材质 1M 50M
TS-35/7.5/1.0/2M/304-615 不锈钢导轨 304材质 2M 100M
