日成HVDR型环保阻燃线槽

产品材质:采用低卤素硬质PVC料制成,环保无污染,不含铅等有毒物。
产品认证:美国UL:E306674 欧洲CE,欧洲环保RoHS,REACH。
防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳。
产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。
颜色 :灰色.白色.蓝色.黑色
工作温度 :静态-40°C持续高温至70°C。
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性 : 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面平滑,不割伤手及擦损附近配线。2.配线槽70°C内不易断裂,变形,变色,装配省时便利。3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:量大可按需求生产所需规格或定制长度.例:HVDR8080(L=1.7M)

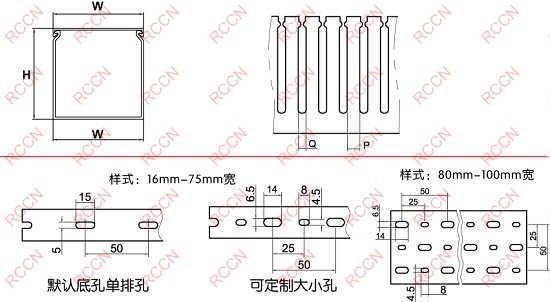

线槽规格以槽盖槽底组合后外部宽高为准
表格如没有您需要的规格，我司可开发设计！
标准长度：2米/支
目录页码:C19-C22

型号Item No.				宽高 WH	孔宽 Q	齿宽	电线容量以2.0平方计算	装箱/M
灰色Gray	白色White	蓝色Blue	黑色Black	宽高 WH	孔宽 Q	齿宽	电线容量以2.0平方计算	装箱/M
HVDR1616	HVDR1616W	HVDR1616E	HVDR1616B	16*16	5	8	3~10pcs	300M
HVDR1525	HVDR1525W	HVDR1525E	HVDR1525B	15*25	5	8	5~15pcs	260M
HVDR2025	HVDR2025W	HVDR2025E	HVDR2025B	20*20	5	8	5~15pcs	200M
HVDR2525	HVDR2525W	HVDR2525E	HVDR2525B	25*25	5	8	10~25pcs	200M
HVDR3025	HVDR3025W	HVDR3025E	HVDR3025B	30*25	5	8	12~28pcs	160M
HVDR2530	HVDR2530W	HVDR2530E	HVDR2530B	25*30	5	8	25~35pcs	160M
HVDR3030	HVDR3030W	HVDR3030E	HVDR3030B	30*30	5	8	25~35pcs	140M
HVDR4030	HVDR4030W	HVDR4030E	HVDR4030B	40*30	5	8	30~40pcs	100M
HVDR3535	HVDR3535W	HVDR3535E	HVDR3535B	35*35	5	8	35~45pcs	112M
HVDR5035	HVDR5035W	HVDR5035E	HVDR5035B	50*35	5	8	40~60pcs	88M
HVDR2540	HVDR2540W	HVDR2540E	HVDR2540B	25*40	5	8	20~25pcs	112M
HVDR4040	HVDR4040W	HVDR4040E	HVDR4040B	40*40	5	8	60~70pcs	100M
HVDR6040	HVDR6040W	HVDR6040E	HVDR6040B	60*40	5	8	100~115pcs	68M
HVDR8040	HVDR8040W	HVDR8040E	HVDR8040B	80*40	5	8	120~135pcs	48M
HVDR10040	HVDR10040W	HVDR10040E	HVDR10040B	100*40	5	8	120~135pcs	32M
HVDR2545	HVDR2545W	HVDR2545E	HVDR2545B	25*45	5	8	20~25pcs	104M
HVDR3345	HVDR3345W	HVDR3345E	HVDR3345B	33*45	5	8	40~55pcs	108M
HVDR4545	HVDR4545W	HVDR4545E	HVDR4545B	45*45	5	8	60~70pcs	72M
HVDR6545	HVDR6545W	HVDR6545E	HVDR6545B	65*45	5	8	110~120pcs	56M
HVDR2550	HVDR2550W	HVDR2550E	HVDR2550B	25*50	5	8	20~30pcs	100M
HVDR3050	HVDR3050W	HVDR3050E	HVDR3050B	30*50	5	8	25~40pcs	84M
HVDR3550	HVDR3550W	HVDR3550E	HVDR3550B	35*50	5	8	40~60pcs	80M
HVDR4050	HVDR4050W	HVDR4050E	HVDR4050B	40*50	5	8	60~70pcs	68M
HVDR4550	HVDR4550W	HVDR4550E	HVDR4550B	45*50	5	8	70~80pcs	60M
HVDR5050	HVDR5050W	HVDR5050E	HVDR5050B	50*50	5	8	80~90pcs	50M
HVDR6050	HVDR6050W	HVDR6050E	HVDR6050B	60*50	5	8	100~120pcs	48M
HVDR8050	HVDR8050W	HVDR8050E	HVDR8050B	80*50	5	8	160~180pcs	40M
HVDR10050	HVDR10050W	HVDR1005E	HVDR10050B	100*50	5	8	200~250pcs	26M
HVDR2560	HVDR2560W	HVDR2560E	HVDR2560B	25*60	5	8	40~50pcs	100M
HVDR3060	HVDR3060W	HVDR3060E	HVDR3060B	30*60	5	8	60~80pcs	80M
HVDR4060	HVDR4060W	HVDR4060E	HVDR4060B	40*60	5	8	100~115pcs	60M
HVDR4560	HVDR4560W	HVDR4560E	HVDR4560B	45*60	5	8	110~125pcs	30M
HVDR5060	HVDR5060W	HVDR5060E	HVDR5060B	50*60	5	8	120~135pcs	60M
HVDR6060	HVDR6060W	HVDR6060E	HVDR6060B	60*60	5	8	120~135pcs	48M
HVDR8060	HVDR8060W	HVDR8060E	HVDR8060B	80*60	5	8	180~210pcs	36M
HVDR10060	HVDR10060W	HVDR10060E	HVDR10060B	100*60	5	8	240~290pcs	28M
HVDR11060	HVDR11060W	HVDR11060E	HVDR11060B	110*60	5	8	250~300pcs	48M
HVDR2565	HVDR2565W	HVDR2565E	HVDR2565B	25*65	5	8	40~50pcs	88M
HVDR3365	HVDR3365W	HVDR3365E	HVDR3365B	33*65	5	8	40~70pcs	80M
HVDR4565	HVDR4565W	HVDR4565E	HVDR4565B	45*65	5	8	110~120pcs	52M
HVDR6565	HVDR6565W	HVDR6565E	HVDR6565B	65*65	5	8	180~200pcs	44M
HVDR2580	HVDR2580W	HVDR2580E	HVDR2580B	25*80	5	8	100~120pcs	72M
HVDR3080	HVDR3080W	HVDR3080E	HVDR3080B	30*80	5	8	110~125pcs	56M
HVDR3580	HVDR3580W	HVDR3580E	HVDR3580B	35*80	5	8	110~130pcs	56M
HVDR4080	HVDR4080W	HVDR4080E	HVDR4080B	40*80	5	8	140~160pcs	48M
HVDR4580	HVDR4580W	HVDR4580E	HVDR4580B	45*80	5	8	140~160pcs	40M
HVDR5080	HVDR5080W	HVDR5080E	HVDR5080B	50*80	5	8	160~180pcs	40M
HVDR5580	HVDR5580W	HVDR5580E	HVDR5580B	55*80	5	8	160~180pcs	32M
HVDR6080	HVDR6080W	HVDR6080E	HVDR6080B	60*80	5	8	180~210pcs	32M
HVDR8080	HVDR8080W	HVDR8080E	HVDR8080B	80*80	5	8	240~290pcs	24M
HVDR10080	HVDR10080W	HVDR10080E	HVDR10080B	100*80	5	8	260~350pcs	24M
HVDR12080	HVDR12080W	HVDR12080E	HVDR12080B	120*80	5	8	280~380pcs	16M
HVDR14080	HVDR14080W	HVDR14080E	HVDR14080B	140*80	5	8	350~450pcs	16M
HVDR25100	HVDR25100W	HVDR25100E	HVDR25100B	25*100	5	8	110~160pcs	60M
HVDR33100	HVDR33100W	HVDR33100E	HVDR33100B	33*100	5	8	130~175pcs	44M
HVDR40100	HVDR40100W	HVDR40100E	HVDR40100B	40*100	5	8	130~175pcs	40M
HVDR50100	HVDR50100W	HVDR50100E	HVDR50100B	50*100	5	8	220~250pcs	40M
HVDR60100	HVDR60100W	HVDR60100E	HVDR60100B	60*100	5	8	240~290pcs	32M
HVDR75100	HVDR75100W	HVDR75100E	HVDR75100B	75*100	5	8	260~350pcs	24M
HVDR80100	HVDR80100W	HVDR80100E	HVDR80100B	80*100	5	8	260~350pcs	24M
HVDR100100	HVDR100100W	HVDR100100E	HVDR100100B	100*100	5	8	300~400pcs	24M

下表为原目录老型号:新型号参考上表。

Part No.	宽*高	A	B	C	D	E	F	H	T	米/箱	14AWG/PCS
HVDR1616	16*16	16	16	16	8.5	5.0	13	14.5	1.3	300M	4-8
HVDR2020	20*20	20	20	20	12.5	5.0	13	18.5	1.3	240M	5-12
HVDR1525	15*25	15	25	15	15.5	5.0	13	23.5	1.4	260M	5-12
HVDR2025	20*25	20	25	20	15.5	5.0	13	23.5	1.4	200M	5-12
HVDR2525	25*25	25	25	25	15.5	5.0	13	23.5	1.4	200M	10-25
HVDR3025	30*25	30	25	30	15.5	5.0	13	23.5	1.4	160M	15-30
HVDR1530	15*30	15	30	15	21.5	5.0	13	31.5	1.4	180M	15-25
HVDR2030	20*30	20	30	20	21.5	5.0	13	31.5	1.3	160M	15-25
HVDR2530	25*30	25	30	25	20.0	5.0	13	28.5	1.4	160M	15-25
HVDR3030	30*30	30	30	30	20.0	5.0	13	28.5	1.4	140M	15-25
HVDR4030	40*30	40	30	40	20.0	5.0	13	28.5	1.4	120M	25-35
HVDR3535	35*35	35	35	35	22.5	5.0	13	32.5	1.4	100M	40-45
HVDR5035	50*35	50	35	50	22.5	5.0	13	32.5	1.6	80M	55-65
HVDR2540	25*40	25	40	25	28.5	5.0	13	38.5	1.4	112M	20-25
HVDR4040	40*40	40	40	40	28.5	5.0	13	38.5	1.4	100M	60-70
HVDR6040	60*40	60	40	60	27.5	5.0	13	37.8	1.6	68M	100-115
HVDR8040	80*40	80	40	80	28.5	5.0	13	38.5	2.0	48M	120-135
HVDR10040	100*40	100	40	100	28.5	5.0	13	38.5	2.0	36M	140-165
HVDR2545	25*45	25	45	25	33.5	5.0	13	43.5	1.4	100M	20-25
HVDR3345	33*45	33	45	33	33.5	5.0	13	43.5	1.5	104M	40-55
HVDR4545	45*45	45	45	45	33.5	5.0	13	43.5	1.5	68M	60-70
HVDR6545	65*45	65	45	65	33.5	5.0	13	43.5	1.6	54M	80-90
HVDR2550	25*50	25	50	25	38.5	5.0	13	48.5	1.6	100M	20-25
HVDR3050	30*50	30	50	30	38.5	5.0	13	48.5	1.6	84M	30-35
HVDR3550	35*50	35	50	35	38.5	5.0	13	48.5	1.6	80M	40-45
HVDR4050	40*50	40	50	40	38.5	5.0	13	48.5	1.6	60M	50-60
HVDR4550	45*50	45	50	45	38.5	5.0	13	48.5	1.6	68M	60-70
HVDR5050	50*50	50	50	50	38.5	5.0	13	48.5	1.6	60M	80-90
HVDR6050	60*50	60	50	60	38.5	5.0	13	48.5	1.6	52M	85-95
HVDR8050	80*50	80	50	80	38.5	5.0	13	48.5	1.6	40M	150-170
HVDR10050	100*50	100	50	100	38.5	5.0	13	48.5	1.6	28M	200-240
HVDR2060	20*60	20	60	20	47.5	5.0	13	57.5	1.7	100M	35-40
HVDR2560	25*60	25	60	25	47.5	5.0	13	57.5	1.6	96M	40-45
HVDR4060	40*60	40	60	40	47.5	5.0	13	57.5	1.8	60M	100-115
HVDR4560	45*60	45	60	45	47.5	5.0	13	57.5	1.8	56M	113-118
HVDR5060	50*60	50	60	50	47.5	5.0	13	57.5	1.8	48M	115-130
HVDR6060	60*60	60	60	60	47.5	5.0	13	57.5	2.0	48M	120-135
HVDR8060	80*60	80	60	80	47.5	5.0	13	57.5	2.0	36M	180-240
HVDR10060	100*60	100	60	100	47.5	5.0	13	57.5	2.0	20M	220-280
HVDR11060	110*60	110	60	110	47.5	5.0	13	57.5	2.0	20M	220-280
HVDR12060	120*60	120	60	120	47.5	5.0	13	57.5	2.0	20M	220-280
HVDR2565	25*65	25	65	25	53.5	5.0	13	63.5	1.6	88M	40-45
HVDR3365	33*65	33	65	33	53.5	5.0	13	63.5	1.6	80M	60-75
HVDR4565	45*65	45	65	45	53.5	5.0	13	63.5	1.6	52M	110-120
HVDR6565	65*65	65	65	65	53.5	5.0	13	63.5	1.6	40M	180-200
HVDR5075	50*75	50	75	50	68.5	5.0	13	73.5	2.0	32M	140-180
HVDR7575	75*75	75	75	75	68.5	5.0	13	73.5	2.0	24M	220-270
HVDR2580	25*80	25	80	25	68.5	5.0	13	78.5	1.8	72M	100-120
HVDR3080	30*80	30	80	30	68.5	5.0	13	78.5	2.0	56M	110-130
HVDR3580	35*80	35	80	35	68.5	5.0	13	78.5	2.0	56M	120-140
HVDR4080	40*80	40	80	40	68.5	5.0	13	78.5	1.8	48M	120-135
HVDR4580	45*80	45	80	45	68.5	5.0	13	78.5	2.0	40M	130-140
HVDR5080	50*80	50	80	50	68.5	5.0	13	78.5	1.8	32M	150-190
HVDR5580	55*80	55	80	55	68.5	5.0	13	78.5	2.0	32M	150-190
HVDR6080	60*80	60	80	60	68.5	5.0	13	78.5	2.0	32M	180-210
HVDR8080	80*80	80	80	80	68.5	5.0	13	78.5	2.0	24M	240-290
HVDR10080	100*80	100	80	100	68.5	5.0	13	78.5	2.0	20M	260-350
HVDR12080	120*80	120	80	120	68.5	5.0	13	78.5	2.0	16M	260-350
HVDR14080	140*80	140	80	140	68.5	5.0	13	78.5	2.0	12M	300-400
HVDR25100	25*100	25	100	25	88.5	5.0	13	98.5	1.8	60M	110-160
HVDR33100	33*100	33	100	33	88.5	5.0	13	98.5	2.0	44M	110-160
HVDR40100	40*100	40	100	40	88.5	5.0	13	98.5	2.0	44M	130-170
HVDR50100	50*100	50	100	50	88.5	5.0	13	98.5	2.0	32M	220-250
HVDR60100	60*100	60	100	60	88.5	5.0	13	98.5	2.0	32M	240-290
HVDR75100	75*100	75	100	75	88.5	5.0	13	98.5	2.0	24M	260-350
HVDR80100	80*100	80	100	80	88.5	5.0	13	98.5	2.0	24M	260-350
HVDR100100	100*100	100	100	100	88.5	5.0	13	98.5	2.2	16M	300-400
HVDR120100	120*100	120	100	120	88.5	5.0	13	98.5	2.4	16M	330-430
HVDR150100	150*100	150	100	150	88.5	5.0	13	98.5	2.4	12M	350-450
HVDR100130	100*130	100	130	100	118.5	5.0	13	128.5	2.2	16M	330-430
