日成：上海日成电子 >> 配线槽 VDRE 蓝色线槽

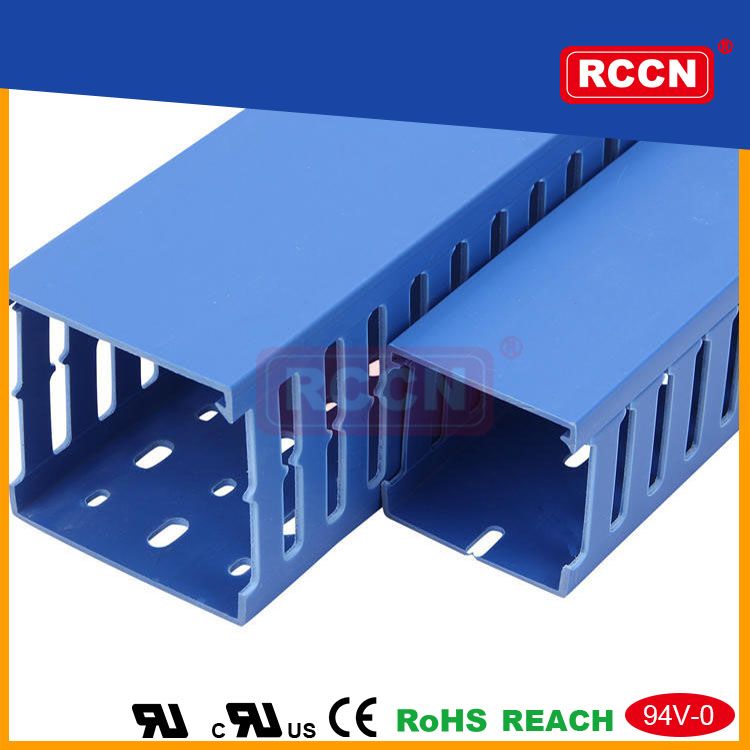

配线槽 VDRE 蓝色线槽

配线槽 VDRE 蓝色线槽

配线槽 VDRE 蓝色线槽

蓝色线槽采用食品级原料制造!

产品材质:配线槽采用低烟微卤素环保硬质PVC料制成,环保无污染,不含铅等有毒物
产品认证:欧洲CE:EN50085,欧洲环保RoHS/SGS/REACH.ISO9001:2000/ISO14001
防火等级:.94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳
产品构造:由槽底及槽盖组成，底槽两侧设有出线孔。
颜        色:蓝色线槽,其它颜色均可订做.
工作温度:耐温至68℃,UL测试温度50℃。
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性: 1.反扣式槽盖与槽体设计组合後绝不脱落，且接合面
平滑,不割伤手及擦损附近配线
2.配线槽70度内不易断裂,变形,变色,装配省时便利
3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:可按需求生产定制其它长度.
蓝色线槽以槽盖槽底组合后外部宽高为准
配线槽 VDRE 蓝色线槽 配线槽 VDRE 蓝色线槽 配线槽 VDRE 蓝色线槽 配线槽 VDRE 蓝色线槽



Part No.. 宽*高 A B C D E   H T 米/箱 14AWG/PCS
VDR1616E 16*16 16 16 16 8.5 8.0 20 14.5 1.3 300M 4-8
VDR2020E 20*20 20 20 20 12.5 8.0 20 18.5 1.4 240M 5-12
VDR1525E 15*25 15 25 15 15.5 8.0 20 23.5 1.4 260M 5-12
VDR2025E 20*25 20 25 20 15.5 8.0 20 23.5 1.4 200M 5-12
VDR2525E 25*25 25 25 25 15.5 8.0 20 23.5 1.4 200M 10-25
VDR3025E 30*25 30 25 30 15.5 8.0 20 23.5 1.4 160M 15-30
VDR1530E 15*30 15 30 15 21.5 8.0 20 31.5 1.3 180M 15-25
VDR2030E 20*30 20 30 20 21.5 8.0 20 31.5 1.3 160M 15-25
VDR2530E 25*30 25 30 25 20.0 8.0 20 28.5 1.5 160M 15-25
VDR3030E 30*30 30 30 30 20.0 8.0 20 28.5 1.5 140M 15-25
VDR4030E 40*30 40 30 40 20.0 8.0 20 28.5 1.4 120M 25-35
VDR2233E 22*33 22 33 22 21.5 8.0 20 31.5 1.4 160M 15-25
VDR3535E 35*35 35 35 35 22.5 8.0 20 32.5 1.4 100M 40-45
VDR5035E 50*35 50 35 50 22.5 8.0 20 32.5 1.5 80M 55-65
VDR2540E 25*40 25 40 25 28.5 8.0 20 38.5 1.4 112M 20-25
VDR4040E 40*40 40 40 40 28.5 8.0 20 38.5 1.4 100M 60-70
VDR6040E 60*40 60 40 60 27.5 8.0 20 37.8 1.6 68M 100-115
VDR8040E 80*40 80 40 80 28.5 8.0 20 38.5 1.8 48M 120-135
VDR10040E 100*40 100 40 100 28.5 8.0 20 38.5 1.8 36M 140-165
VDR2545E 25*45 25 45 25 33.5 8.0 20 43.5 1.4 100M 20-25
VDR3345E 33*45 33 45 33 33.5 8.0 20 43.5 1.5 104M 40-55
VDR4545E 45*45 45 45 45 33.5 8.0 20 43.5 1.5 68M 60-70
VDR6545E 65*45 65 45 65 33.5 8.0 20 43.5 1.6 54M 80-90
VDR2550E 25*50 25 50 25 38.5 8.0 20 48.5 1.6 100M 20-25
VDR3050E 30*50 30 50 30 38.5 8.0 20 48.5 1.6 84M 30-35
VDR3550E 35*50 35 50 35 38.5 8.0 20 48.5 1.7 80M 40-45
VDR4050E 40*50 40 50 40 38.5 8.0 20 48.5 1.6 60M 50-60
VDR4550E 45*50 45 50 45 38.5 8.0 20 48.5 1.6 68M 60-70
VDR5050E 50*50 50 50 50 38.5 8.0 20 48.5 1.6 60M 80-90
VDR6050E 60*50 60 50 60 38.5 8.0 20 48.5 1.6 52M 85-95
VDR8050E 80*50 80 50 80 38.5 8.0 20 48.5 2.0 40M 150-170
VDR10050E 100*50 100 50 100 38.5 8.0 20 48.5 2.0 28M 200-240
VDR2060E 20*60 20 60 20 47.5 8.0 20 57.5 1.7 100M 35-40
VDR2560E 25*60 25 60 25 47.5 8.0 20 57.5 1.6 96M 40-45
VDR4060E 40*60 40 60 40 47.5 8.0 20 57.5 1.8 60M 100-115
VDR4560E 45*60 45 60 45 47.5 8.0 20 57.5 1.8 56M 113-118
VDR5060E 50*60 50 60 50 47.5 8.0 20 57.5 1.8 48M 115-130
VDR6060E 60*60 60 60 60 47.5 8.0 20 57.5 1.8 48M 120-135
VDR8060E 80*60 80 60 80 47.5 8.0 20 57.5 2.0 36M 180-240
VDR10060E 100*60 100 60 100 47.5 8.0 20 57.5 2.0 20M 220-280
VDR11060E 110*60 110 60 110 47.5 8.0 20 57.5 2.0 20M 220-280
VDR12060E 120*60 120 60 120 47.5 8.0 20 57.5 2.0 20M 220-280
VDR2565E 25*65 25 65 25 53.5 8.0 20 63.5 1.6 88M 40-45
VDR3365E 33*65 33 65 33 53.5 8.0 20 63.5 1.6 80M 60-75
VDR4565E 45*65 45 65 45 53.5 8.0 20 63.5 1.6 52M 110-120
VDR6565E 65*65 65 65 65 53.5 8.0 20 63.5 1.6 40M 180-200
VDR5075E 50*75 50 75 50 68.5 8.0 20 73.5 2.0 32M 140-180
VDR7575E 75*75 75 75 75 68.5 8.0 20 73.5 2.0 24M 220-270
VDR2580E 25*80 25 80 25 68.5 8.0 20 78.5 1.8 72M 100-120
VDR3080E 30*80 30 80 30 68.5 8.0 20 78.5 2.0 56M 110-130
VDR3580E 35*80 35 80 35 68.5 8.0 20 78.5 2.0 56M 120-140
VDR4080E 40*80 40 80 40 68.5 8.0 20 78.5 2.0 48M 120-135
VDR4580E 45*80 45 80 45 68.5 8.0 20 78.5 2.0 40M 130-140
VDR5080E 50*80 50 80 50 68.5 8.0 20 78.5 2.0 32M 150-190
VDR5580E 55*80 55 80 55 68.5 8.0 20 78.5 2.0 32M 150-190
VDR6080E 60*80 60 80 60 68.5 8.0 20 78.5 2.0 32M 180-210
VDR8080E 80*80 80 80 80 68.5 8.0 20 78.5 2.0 24M 240-290
VDR10080E 100*80 100 80 100 68.5 8.0 20 78.5 2.0 20M 260-350
VDR12080E 120*80 120 80 120 68.5 8.0 20 78.5 2.2 16M 260-350
VDR14080E 140*80 140 80 140 68.5 8.0 20 78.5 2.2 12M 300-400
VDR25100E 25*100 25 100 25 88.5 8.0 20 98.5 2.0 60M 110-160
VDR33100E 33*100 33 100 33 88.5 8.0 20 98.5 2.0 44M 110-160
VDR40100E 40*100 40 100 40 88.5 8.0 20 98.5 2.0 44M 130-170
VDR50100E 50*100 50 100 50 88.5 8.0 20 98.5 2.0 32M 220-250
VDR60100E 60*100 60 100 60 88.5 8.0 20 98.5 2.0 32M 240-290
VDR75100E 75*100 75 100 75 88.5 8.0 20 98.5 2.2 24M 260-350
VDR80100E 80*100 80 100 80 88.5 8.0 20 98.5 2.2 24M 260-350
VDR100100E 100*100 100 100 100 88.5 8.0 20 98.5 2.2 16M 300-400
VDR120100E 120*100 120 100 120 88.5 8.0 20 98.5 2.4 16M 330-430
VDR150100E 150*100 150 100 150 88.5 8.0 20 98.5 2.5 12M 350-450
VDR100130E 100*130 100 130 100 118.5 8.0 20 128.5 2.4 16M 330-430




线槽 VDRFE系列 蓝色线槽



配线槽 VDRE 蓝色线槽  配线槽 VDRE 蓝色线槽

配线槽 VDRE 蓝色线槽 配线槽 VDRE 蓝色线槽 配线槽 VDRE 蓝色线槽


配线槽 VDRE 蓝色线槽 配线槽 VDRE 蓝色线槽 配线槽 VDRE 蓝色线槽 配线槽 VDRE 蓝色线槽



Part No.. 宽*高 A B C D E F H T 米/箱 14AWG/PCS
VDR1616FE 16*16 16 16 16 8.5 8.0 20 14.5 1.3 300M 4-8
VDR2020FE 20*20 20 20 20 12.5 8.0 20 18.5 1.4 240M 5-12
VDR1525FE 15*25 15 25 15 15.5 8.0 20 23.5 1.4 260M 5-12
VDR2025FE 20*25 20 25 20 15.5 8.0 20 23.5 1.4 200M 5-12
VDR2525FE 25*25 25 25 25 15.5 8.0 20 23.5 1.4 200M 10-25
VDR3025FE 30*25 30 25 30 15.5 8.0 20 23.5 1.4 160M 15-30
VDR1530FE 15*30 15 30 15 21.5 8.0 20 31.5 1.3 180M 15-25
VDR2030FE 20*30 20 30 20 21.5 8.0 20 31.5 1.3 160M 15-25
VDR2530FE 25*30 25 30 25 20.0 8.0 20 28.5 1.5 160M 15-25
VDR3030FE 30*30 30 30 30 20.0 8.0 20 28.5 1.5 140M 15-25
VDR4030FE 40*30 40 30 40 20.0 8.0 20 28.5 1.4 120M 25-35
VDR2233FE 22*33 22 33 22 21.5 8.0 20 31.5 1.4 160M 15-25
VDR3535FE 35*35 35 35 35 22.5 8.0 20 32.5 1.4 100M 40-45
VDR5035FE 50*35 50 35 50 22.5 8.0 20 32.5 1.5 80M 55-65
VDR2540FE 25*40 25 40 25 28.5 8.0 20 38.5 1.4 112M 20-25
VDR4040FE 40*40 40 40 40 28.5 8.0 20 38.5 1.4 100M 60-70
VDR6040FE 60*40 60 40 60 27.5 8.0 20 37.8 1.6 68M 100-115
VDR8040FE 80*40 80 40 80 28.5 8.0 20 38.5 1.8 48M 120-135
VDR10040FE 100*40 100 40 100 28.5 8.0 20 38.5 1.8 36M 140-165
VDR2545FE 25*45 25 45 25 33.5 8.0 20 43.5 1.4 100M 20-25
VDR3345FE 33*45 33 45 33 33.5 8.0 20 43.5 1.5 104M 40-55
VDR4545FE 45*45 45 45 45 33.5 8.0 20 43.5 1.5 68M 60-70
VDR6545FE 65*45 65 45 65 33.5 8.0 20 43.5 1.6 54M 80-90
VDR2550FE 25*50 25 50 25 38.5 8.0 20 48.5 1.6 100M 20-25
VDR3050FE 30*50 30 50 30 38.5 8.0 20 48.5 1.6 84M 30-35
VDR3550FE 35*50 35 50 35 38.5 8.0 20 48.5 1.7 80M 40-45
VDR4050FE 40*50 40 50 40 38.5 8.0 20 48.5 1.6 60M 50-60
VDR4550FE 45*50 45 50 45 38.5 8.0 20 48.5 1.6 68M 60-70
VDR5050FE 50*50 50 50 50 38.5 8.0 20 48.5 1.6 60M 80-90
VDR6050FE 60*50 60 50 60 38.5 8.0 20 48.5 1.6 52M 85-95
VDR8050FE 80*50 80 50 80 38.5 8.0 20 48.5 2.0 40M 150-170
VDR10050FE 100*50 100 50 100 38.5 8.0 20 48.5 2.0 28M 200-240
VDR2060FE 20*60 20 60 20 47.5 8.0 20 57.5 1.7 100M 35-40
VDR2560FE 25*60 25 60 25 47.5 8.0 20 57.5 1.6 96M 40-45
VDR4060FE 40*60 40 60 40 47.5 8.0 20 57.5 1.8 60M 100-115
VDR4560FE 45*60 45 60 45 47.5 8.0 20 57.5 1.8 56M 113-118
VDR5060FE 50*60 50 60 50 47.5 8.0 20 57.5 1.8 48M 115-130
VDR6060FE 60*60 60 60 60 47.5 8.0 20 57.5 1.8 48M 120-135
VDR8060FE 80*60 80 60 80 47.5 8.0 20 57.5 2.0 36M 180-240
VDR10060FE 100*60 100 60 100 47.5 8.0 20 57.5 2.0 20M 220-280
VDR11060FE 110*60 110 60 110 47.5 8.0 20 57.5 2.0 20M 220-280
VDR12060FE 120*60 120 60 120 47.5 8.0 20 57.5 2.0 20M 220-280
VDR2565FE 25*65 25 65 25 53.5 8.0 20 63.5 1.6 88M 40-45
VDR3365FE 33*65 33 65 33 53.5 8.0 20 63.5 1.6 80M 60-75
VDR4565FE 45*65 45 65 45 53.5 8.0 20 63.5 1.6 52M 110-120
VDR6565FE 65*65 65 65 65 53.5 8.0 20 63.5 1.6 40M 180-200
VDR5075FE 50*75 50 75 50 68.5 8.0 20 73.5 2.0 32M 140-180
VDR7575FE 75*75 75 75 75 68.5 8.0 20 73.5 2.0 24M 220-270
VDR2580FE 25*80 25 80 25 68.5 8.0 20 78.5 1.8 72M 100-120
VDR3080FE 30*80 30 80 30 68.5 8.0 20 78.5 2.0 56M 110-130
VDR3580FE 35*80 35 80 35 68.5 8.0 20 78.5 2.0 56M 120-140
VDR4080FE 40*80 40 80 40 68.5 8.0 20 78.5 2.0 48M 120-135
VDR4580FE 45*80 45 80 45 68.5 8.0 20 78.5 2.0 40M 130-140
VDR5080FE 50*80 50 80 50 68.5 8.0 20 78.5 2.0 32M 150-190
VDR5580FE 55*80 55 80 55 68.5 8.0 20 78.5 2.0 32M 150-190
VDR6080FE 60*80 60 80 60 68.5 8.0 20 78.5 2.0 32M 180-210
VDR8080FE 80*80 80 80 80 68.5 8.0 20 78.5 2.0 24M 240-290
VDR10080FE 100*80 100 80 100 68.5 8.0 20 78.5 2.0 20M 260-350
VDR12080FE 120*80 120 80 120 68.5 8.0 20 78.5 2.2 16M 260-350
VDR14080FE 140*80 140 80 140 68.5 8.0 20 78.5 2.2 12M 300-400
VDR25100FE 25*100 25 100 25 88.5 8.0 20 98.5 2.0 60M 110-160
VDR33100FE 33*100 33 100 33 88.5 8.0 20 98.5 2.0 44M 110-160
VDR40100FE 40*100 40 100 40 88.5 8.0 20 98.5 2.0 44M 130-170
VDR50100FE 50*100 50 100 50 88.5 8.0 20 98.5 2.0 32M 220-250
VDR60100FE 60*100 60 100 60 88.5 8.0 20 98.5 2.0 32M 240-290
VDR75100FE 75*100 75 100 75 88.5 8.0 20 98.5 2.2 24M 260-350
VDR80100FE 80*100 80 100 80 88.5 8.0 20 98.5 2.2 24M 260-350
VDR100100FE 100*100 100 100 100 88.5 8.0 20 98.5 2.2 16M 300-400
VDR120100FE 120*100 120 100 120 88.5 8.0 20 98.5 2.4 16M 330-430
VDR150100FE 150*100 150 100 150 88.5 8.0 20 98.5 2.5 12M 350-450
VDR100130FE 100*130 100 130 100 118.5 8.0 20 128.5 2.4 16M 330-430


配线槽 VDRE 蓝色线槽  配线槽 VDRE 蓝色线槽
