日成：上海日成电子 >> PVC线槽 灰色

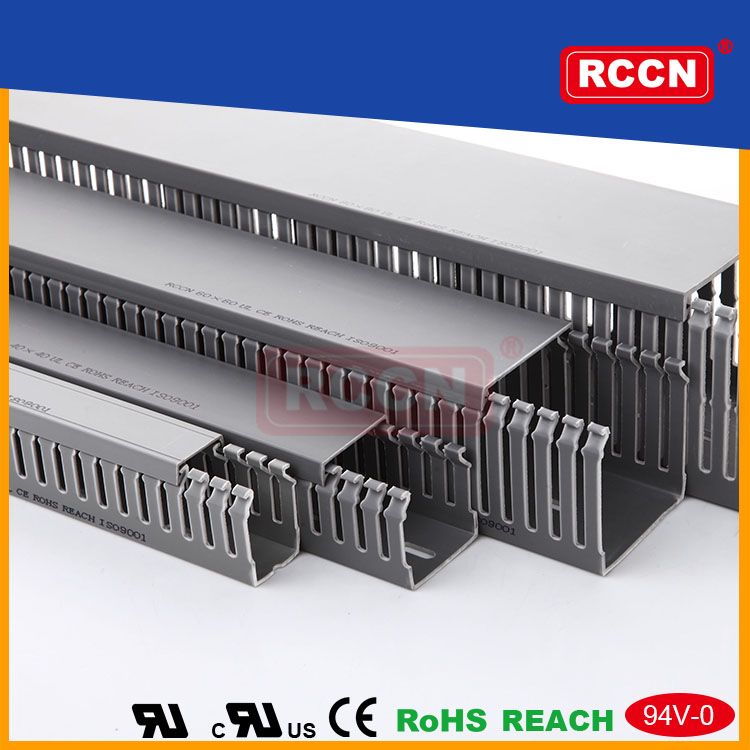

PVC线槽 灰色

PVC线槽 灰色    PVC线槽 灰色
PVC线槽 灰色   PVC线槽 灰色

PVC线槽 灰色

线槽采用食品级原料制造!

产品材质:采用低烟微卤素环保硬质PVC料制成,环保无污染,不含铅等有毒物制成PVC线槽
产品认证:欧洲CE:EN50085,欧洲环保RoHS/SGS/REACH.ISO9001:2000/ISO14001 美国UL：E306674
防火等级:.94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳
产品构造:由槽底及槽盖组成，底槽两侧设有出线孔。
颜 色:灰色,其它颜色均可订做.
工作温度:耐温至68℃,UL测试温度50℃。
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性: 1.反扣式槽盖与槽体设计组合後绝不脱落，且接合面
平滑,不割伤手及擦损附近配线
2.配线槽70度内不易断裂,变形,变色,装配省时便利
3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:可按需求生产定制其它长度.
PVC线槽以槽盖槽底组合后外部宽高为准
PVC线槽 灰色      PVC线槽 灰色    PVC线槽 灰色 PVC线槽 灰色 PVC线槽 灰色 PVC线槽 灰色  PVC线槽 灰色  PVC线槽


Part No.. 宽*高 A B C D E F H T 米/箱 14AWG/PCS
VDR1616F 16*16 16 16 16 8.5 8.0 20 14.5 1.3 300M 4-8
VDR2020F 20*20 20 20 20 12.5 8.0 20 18.5 1.4 240M 5-12
VDR1525F 15*25 15 25 15 15.5 8.0 20 23.5 1.4 260M 5-12
VDR2025F 20*25 20 25 20 15.5 8.0 20 23.5 1.4 200M 5-12
VDR2525F 25*25 25 25 25 15.5 8.0 20 23.5 1.4 200M 10-25
VDR3025F 30*25 30 25 30 15.5 8.0 20 23.5 1.4 160M 15-30
VDR1530F 15*30 15 30 15 21.5 8.0 20 31.5 1.3 180M 15-25
VDR2030F 20*30 20 30 20 21.5 8.0 20 31.5 1.3 160M 15-25
VDR2530F 25*30 25 30 25 20.0 8.0 20 28.5 1.5 160M 15-25
VDR3030F 30*30 30 30 30 20.0 8.0 20 28.5 1.5 140M 15-25
VDR4030F 40*30 40 30 40 20.0 8.0 20 28.5 1.4 120M 25-35
VDR2233F 22*33 22 33 22 21.5 8.0 20 31.5 1.4 160M 15-25
VDR3535F 35*35 35 35 35 22.5 8.0 20 32.5 1.4 100M 40-45
VDR5035F 50*35 50 35 50 22.5 8.0 20 32.5 1.5 80M 55-65
VDR2540F 25*40 25 40 25 28.5 8.0 20 38.5 1.4 112M 20-25
VDR4040F 40*40 40 40 40 28.5 8.0 20 38.5 1.4 100M 60-70
VDR6040F 60*40 60 40 60 27.5 8.0 20 37.8 1.6 68M 100-115
VDR8040F 80*40 80 40 80 28.5 8.0 20 38.5 1.8 48M 120-135
VDR10040F 100*40 100 40 100 28.5 8.0 20 38.5 1.8 36M 140-165
VDR2545F 25*45 25 45 25 33.5 8.0 20 43.5 1.4 100M 20-25
VDR3345F 33*45 33 45 33 33.5 8.0 20 43.5 1.5 104M 40-55
VDR4545F 45*45 45 45 45 33.5 8.0 20 43.5 1.5 68M 60-70
VDR6545F 65*45 65 45 65 33.5 8.0 20 43.5 1.6 54M 80-90
VDR2550F 25*50 25 50 25 38.5 8.0 20 48.5 1.6 100M 20-25
VDR3050F 30*50 30 50 30 38.5 8.0 20 48.5 1.6 84M 30-35
VDR3550F 35*50 35 50 35 38.5 8.0 20 48.5 1.7 80M 40-45
VDR4050F 40*50 40 50 40 38.5 8.0 20 48.5 1.6 60M 50-60
VDR4550F 45*50 45 50 45 38.5 8.0 20 48.5 1.6 68M 60-70
VDR5050F 50*50 50 50 50 38.5 8.0 20 48.5 1.6 60M 80-90
VDR6050F 60*50 60 50 60 38.5 8.0 20 48.5 1.6 52M 85-95
VDR8050F 80*50 80 50 80 38.5 8.0 20 48.5 2.0 40M 150-170
VDR10050F 100*50 100 50 100 38.5 8.0 20 48.5 2.0 28M 200-240
VDR2060F 20*60 20 60 20 47.5 8.0 20 57.5 1.7 100M 35-40
VDR2560F 25*60 25 60 25 47.5 8.0 20 57.5 1.6 96M 40-45
VDR4060F 40*60 40 60 40 47.5 8.0 20 57.5 1.8 60M 100-115
VDR4560F 45*60 45 60 45 47.5 8.0 20 57.5 1.8 56M 113-118
VDR5060F 50*60 50 60 50 47.5 8.0 20 57.5 1.8 48M 115-130
VDR6060F 60*60 60 60 60 47.5 8.0 20 57.5 1.8 48M 120-135
VDR8060F 80*60 80 60 80 47.5 8.0 20 57.5 2.0 36M 180-240
VDR10060F 100*60 100 60 100 47.5 8.0 20 57.5 2.0 20M 220-280
VDR11060F 110*60 110 60 110 47.5 8.0 20 57.5 2.0 20M 220-280
VDR12060F 120*60 120 60 120 47.5 8.0 20 57.5 2.0 20M 220-280
VDR2565F 25*65 25 65 25 53.5 8.0 20 63.5 1.6 88M 40-45
VDR3365F 33*65 33 65 33 53.5 8.0 20 63.5 1.6 80M 60-75
VDR4565F 45*65 45 65 45 53.5 8.0 20 63.5 1.6 52M 110-120
VDR6565F 65*65 65 65 65 53.5 8.0 20 63.5 1.6 40M 180-200
VDR5075F 50*75 50 75 50 68.5 8.0 20 73.5 2.0 32M 140-180
VDR7575F 75*75 75 75 75 68.5 8.0 20 73.5 2.0 24M 220-270
VDR2580F 25*80 25 80 25 68.5 8.0 20 78.5 1.8 72M 100-120
VDR3080F 30*80 30 80 30 68.5 8.0 20 78.5 2.0 56M 110-130
VDR3580F 35*80 35 80 35 68.5 8.0 20 78.5 2.0 56M 120-140
VDR4080F 40*80 40 80 40 68.5 8.0 20 78.5 2.0 48M 120-135
VDR4580F 45*80 45 80 45 68.5 8.0 20 78.5 2.0 40M 130-140
VDR5080F 50*80 50 80 50 68.5 8.0 20 78.5 2.0 32M 150-190
VDR5580F 55*80 55 80 55 68.5 8.0 20 78.5 2.0 32M 150-190
VDR6080F 60*80 60 80 60 68.5 8.0 20 78.5 2.0 32M 180-210
VDR8080F 80*80 80 80 80 68.5 8.0 20 78.5 2.0 24M 240-290
VDR10080F 100*80 100 80 100 68.5 8.0 20 78.5 2.0 20M 260-350
VDR12080F 120*80 120 80 120 68.5 8.0 20 78.5 2.2 16M 260-350
VDR14080F 140*80 140 80 140 68.5 8.0 20 78.5 2.2 12M 300-400
VDR25100F 25*100 25 100 25 88.5 8.0 20 98.5 2.0 60M 110-160
VDR33100F 33*100 33 100 33 88.5 8.0 20 98.5 2.0 44M 110-160
VDR40100F 40*100 40 100 40 88.5 8.0 20 98.5 2.0 44M 130-170
VDR50100F 50*100 50 100 50 88.5 8.0 20 98.5 2.0 32M 220-250
VDR60100F 60*100 60 100 60 88.5 8.0 20 98.5 2.0 32M 240-290
VDR75100F 75*100 75 100 75 88.5 8.0 20 98.5 2.2 24M 260-350
VDR80100F 80*100 80 100 80 88.5 8.0 20 98.5 2.2 24M 260-350
VDR100100F 100*100 100 100 100 88.5 8.0 20 98.5 2.2 16M 300-400
VDR120100F 120*100 120 100 120 88.5 8.0 20 98.5 2.4 16M 330-430
VDR150100F 150*100 150 100 150 88.5 8.0 20 98.5 2.5 12M 350-450
VDR100130F 100*130 100 130 100 118.5 8.0 20 128.5 2.4 16M 330-430



Part No. 宽*高 A B C D E F H T 米/箱 14AWG/PCS
HVDR1616F 16*16 16 16 16 8.5 4.0 10 14.5 1.3 300M 4-8
HVDR2020F 20*20 20 20 20 12.5 4.0 10 18.5 1.3 240M 5-12
HVDR1525F 15*25 15 25 15 15.5 4.0 10 23.5 1.4 260M 5-12
HVDR2025F 20*25 20 25 20 15.5 4.0 10 23.5 1.4 200M 5-12
HVDR2525F 25*25 25 25 25 15.5 4.0 10 23.5 1.4 200M 10-25
HVDR3025F 30*25 30 25 30 15.5 4.0 10 23.5 1.4 160M 15-30
HVDR1530F 15*30 15 30 15 21.5 4.0 10 31.5 1.4 180M 15-25
HVDR2030F 20*30 20 30 20 21.5 4.0 10 31.5 1.3 160M 15-25
HVDR2530F 25*30 25 30 25 20.0 4.0 10 28.5 1.4 160M 15-25
HVDR3030F 30*30 30 30 30 20.0 4.0 10 28.5 1.4 140M 15-25
HVDR4030F 40*30 40 30 40 20.0 4.0 10 28.5 1.4 120M 25-35
HVDR2233F 22*33 22 33 22 21.5 4.0 10 31.5 1.4 160M 15-25
HVDR3535F 35*35 35 35 35 22.5 4.0 10 32.5 1.4 100M 40-45
HVDR5035F 50*35 50 35 50 22.5 4.0 10 32.5 1.6 80M 55-65
HVDR2540F 25*40 25 40 25 28.5 4.0 10 38.5 1.4 112M 20-25
HVDR4040F 40*40 40 40 40 28.5 4.0 10 38.5 1.4 100M 60-70
HVDR6040F 60*40 60 40 60 27.5 4.0 10 37.8 1.6 68M 100-115
HVDR8040F 80*40 80 40 80 28.5 4.0 10 38.5 2.0 48M 120-135
HVDR10040F 100*40 100 40 100 28.5 4.0 10 38.5 2.0 36M 140-165
HVDR2545F 25*45 25 45 25 33.5 4.0 10 43.5 1.4 100M 20-25
HVDR3345F 33*45 33 45 33 33.5 4.0 10 43.5 1.5 104M 40-55
HVDR4545F 45*45 45 45 45 33.5 4.0 10 43.5 1.5 68M 60-70
HVDR6545F 65*45 65 45 65 33.5 4.0 10 43.5 1.6 54M 80-90
HVDR2550F 25*50 25 50 25 38.5 4.0 10 48.5 1.6 100M 20-25
HVDR3050F 30*50 30 50 30 38.5 4.0 10 48.5 1.6 84M 30-35
HVDR3550F 35*50 35 50 35 38.5 4.0 10 48.5 1.6 80M 40-45
HVDR4050F 40*50 40 50 40 38.5 4.0 10 48.5 1.6 60M 50-60
HVDR4550F 45*50 45 50 45 38.5 4.0 10 48.5 1.6 68M 60-70
HVDR5050F 50*50 50 50 50 38.5 4.0 10 48.5 1.6 60M 80-90
HVDR6050F 60*50 60 50 60 38.5 4.0 10 48.5 1.6 52M 85-95
HVDR8050F 80*50 80 50 80 38.5 4.0 10 48.5 1.6 40M 150-170
HVDR10050F 100*50 100 50 100 38.5 4.0 10 48.5 1.6 28M 200-240
HVDR2060F 20*60 20 60 20 47.5 4.0 10 57.5 1.7 100M 35-40
HVDR2560F 25*60 25 60 25 47.5 4.0 10 57.5 1.6 96M 40-45
HVDR4060F 40*60 40 60 40 47.5 4.0 10 57.5 1.8 60M 100-115
HVDR4560F 45*60 45 60 45 47.5 4.0 10 57.5 1.8 56M 113-118
HVDR5060F 50*60 50 60 50 47.5 4.0 10 57.5 1.8 48M 115-130
HVDR6060F 60*60 60 60 60 47.5 4.0 10 57.5 2.0 48M 120-135
HVDR8060F 80*60 80 60 80 47.5 4.0 10 57.5 2.0 36M 180-240
HVDR10060F 100*60 100 60 100 47.5 4.0 10 57.5 2.0 20M 220-280
HVDR11060F 110*60 110 60 110 47.5 4.0 10 57.5 2.0 20M 220-280
HVDR12060F 120*60 120 60 120 47.5 4.0 10 57.5 2.0 20M 220-280
HVDR2565F 25*65 25 65 25 53.5 4.0 10 63.5 1.6 88M 40-45
HVDR3365F 33*65 33 65 33 53.5 4.0 10 63.5 1.6 80M 60-75
HVDR4565F 45*65 45 65 45 53.5 4.0 10 63.5 1.6 52M 110-120
HVDR6565F 65*65 65 65 65 53.5 4.0 10 63.5 1.6 40M 180-200
HVDR5075F 50*75 50 75 50 68.5 4.0 10 73.5 2.0 32M 140-180
HVDR7575F 75*75 75 75 75 68.5 4.0 10 73.5 2.0 24M 220-270
HVDR2580F 25*80 25 80 25 68.5 4.0 10 78.5 1.8 72M 100-120
HVDR3080F 30*80 30 80 30 68.5 4.0 10 78.5 2.0 56M 110-130
HVDR3580F 35*80 35 80 35 68.5 4.0 10 78.5 2.0 56M 120-140
HVDR4080F 40*80 40 80 40 68.5 4.0 10 78.5 1.8 48M 120-135
HVDR4580F 45*80 45 80 45 68.5 4.0 10 78.5 2.0 40M 130-140
HVDR5080F 50*80 50 80 50 68.5 4.0 10 78.5 1.8 32M 150-190
HVDR5580F 55*80 55 80 55 68.5 4.0 10 78.5 2.0 32M 150-190
HVDR6080F 60*80 60 80 60 68.5 4.0 10 78.5 2.0 32M 180-210
HVDR8080F 80*80 80 80 80 68.5 4.0 10 78.5 2.0 24M 240-290
HVDR10080F 100*80 100 80 100 68.5 4.0 10 78.5 2.0 20M 260-350
HVDR12080F 120*80 120 80 120 68.5 4.0 10 78.5 2.0 16M 260-350
HVDR14080F 140*80 140 80 140 68.5 4.0 10 78.5 2.0 12M 300-400
HVDR25100F 25*100 25 100 25 88.5 4.0 10 98.5 1.8 60M 110-160
HVDR33100F 33*100 33 100 33 88.5 4.0 10 98.5 2.0 44M 110-160
HVDR40100F 40*100 40 100 40 88.5 4.0 10 98.5 2.0 44M 130-170
HVDR50100F 50*100 50 100 50 88.5 4.0 10 98.5 2.0 32M 220-250
HVDR60100F 60*100 60 100 60 88.5 4.0 10 98.5 2.0 32M 240-290
HVDR75100F 75*100 75 100 75 88.5 4.0 10 98.5 2.0 24M 260-350
HVDR80100F 80*100 80 100 80 88.5 4.0 10 98.5 2.0 24M 260-350
HVDR100100F 100*100 100 100 100 88.5 4.0 10 98.5 2.2 16M 300-400
HVDR120100F 120*100 120 100 120 88.5 4.0 10 98.5 2.4 16M 330-430
HVDR150100F 150*100 150 100 150 88.5 4.0 10 98.5 2.4 12M 350-450
HVDR100130F 100*130 100 130 100 118.5 4.0 10 128.5 2.2 16M 330-430

PVC线槽 灰色  PVC线槽 灰色
线槽包装效果图
