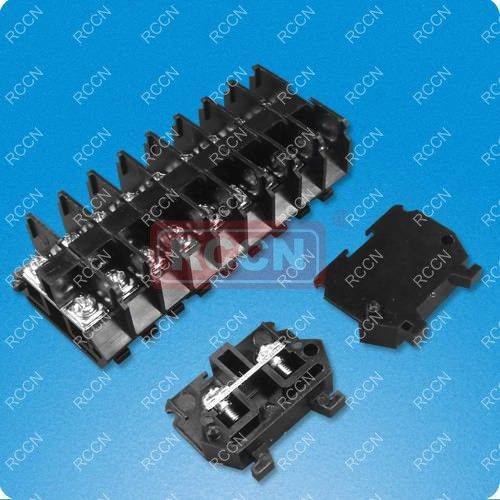

JH9-端子台

JH9-端子台





说明:ZG型号为终端固定隔板,Z为终端固定接线端子.
目录页码:C64

  JH9-端子台



型号
Item No.


适用
导线
mm2
电流A
电压V
适用
端子
内置
螺丝
包装
JH9-1.5 0.75-1.5 17.5/660 1.25-3 M3 50
JH9-1.5ZG - - - - 50
JH9-2.5 1-2.5 24/660 2-4 M4 50
JH9-2.5Z 1-2.5 24/660 2-4 M4 50
JH9-2.5ZG - - - - 50
JH9-6 2.5-6 41/660 5.5-5 M5 50
JH9-6Z 2.5-6 41/660 5.5-5 M5 50
JH9-6ZG - - - - 50
JH9-10 4-10 57/660 8-6 M6 50
JH9-10Z 4-10 57/660 8-6 M6 50
JH9-10ZG - - - - 50
JH9-25 10-25 101/660 22-6 M6 50
JH9-25Z 10-25 101/660 22-6 M6 50
JH9-25ZG - - - - 50



JH9-端子台








日成优质导轨



JH9-端子台        JH9-端子台


JH9-端子台

JH9-端子台



JH9-端子台

JH9-端子台

JH9-端子台



产品材质:优质高强度冷轧钢电镀。产品标准:欧洲EN50022
颜色种类:镀镍黄色,镀白锌。工作温度:-40°C持续高温至100°C
使用方法:固定于面板后即可安装电器。
产品特性:  具美观及抗重压之功能,尺寸十分精确,耐腐蚀。
定制长度或孔位有起订量要求,环保型ROHS为选购品。
双腔导轨工具型号:TS-2X,适用于TS357.5/TS3515切割
四腔导轨工具型号:TS-4X,适用于TS357.5/TS3515/LS357.51.1/LS35151.5

目录页码:C61-C62



型号 Item No.
外宽/外高/厚度/长度-孔宽长

电镀/材质 配套工具 包装/箱
din导轨 钢质导轨     TS-1
TS-35/7.5系列
TS-35/7.5/1.0/1M-615 彩锌冷轧钢 50M
TS-35/7.5/1.0/1M-515 彩锌冷轧钢 50M
TS-35/7.5/1.0/1M-525 彩锌冷轧钢 50M
TS-35/7.5/1.0/1M/W-615 环保白锌冷轧钢 50M
TS-35/7.5/1.0/1M/W-515 环保白锌冷轧钢 50M
TS-35/7.5/1.0/1M/W-525 环保白锌冷轧钢 50M
TS-35/7.5/1.0/2M-615 彩锌冷轧钢 100M
TS-35/7.5/1.0/2M-515 彩锌冷轧钢 100M
TS-35/7.5/1.0/2M-525 彩锌冷轧钢 100M
TS-35/7.5/1.0/2M/W-615 环保白锌冷轧钢 100M
TS-35/7.5/1.0/2M/W-515 环保白锌冷轧钢 100M
TS-35/7.5/1.0/2M/W-525 环保白锌冷轧钢 100M
TS-35/7.5/1.0/1M-N 彩锌冷轧钢-无底孔 50M
TS-35/7.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 50M
TS-35/7.5/1.0/2M--N 彩锌冷轧钢-无底孔 100M
TS-35/7.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 100M
TS-35/15系列
TS-35/15/1.5/1M-615 彩锌冷轧钢 TS-2 30M
TS-35/15/1.5/1M/W-615 环保白锌冷轧钢 30M
TS-35/15/1.5/2M-615 彩锌冷轧钢 60M
TS-35/15/1.5/2M/W-615 环保白锌冷轧钢 60M
TS-35/15/1.5/1M-N 彩锌冷轧钢-无底孔 30M
TS-35/15/1.5/1M/W-N 环保白锌冷轧钢-无底孔 30M
TS-35/15/1.5/2M-N 彩锌冷轧钢-无底孔 60M
TS-35/15/1.5/2M/W-N 环保白锌冷轧钢-无底孔 60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412 彩锌冷轧钢 TS-1S 100M
TS-15/5.5/1.0/2M-412 彩锌冷轧钢 200M
TS-15/5.5/1.0/1M/W-412 环保白锌冷轧钢 100M
TS-15/5.5/1.0/2M/W-412 环保白锌冷轧钢 200M
TS-15/5.5/1.0/1M-N 彩锌冷轧钢-无底孔 100M
TS-15/5.5/1.0/2M-N 彩锌冷轧钢-无底孔 200M
TS-15/5.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 100M
TS-15/5.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 200M
TS-35/7.5/0.9系列
TS-35/7.5/0.9/1M-615 彩锌冷轧钢 TS-1 50M
TS-35/7.5/0.9/2M-615 彩锌冷轧钢 100M
TS-35/7.5/0.9/1M/W-615 环保白锌 50M
TS-35/7.5/0.9/2M/W-615 环保白锌 100M
TS-35/15/1.2系列
TS-35/15/1.2/1M-615 彩锌冷轧钢 TS-2 30M
TS-35/15/1.2/2M-615 彩锌冷轧钢 30M
TS-35/15/1.2/1M/W-615 环保白锌 30M
TS-35/15/1.2/1M/W-615 环保白锌 30M



型号 Item No.
外宽/外高/厚度/长度-孔宽长

电镀/材质 配套工具 包装/箱
LSC-35/7.5/1.1系列
LSC-35/7.5/1.1/1M 环保铝合金

LS-1



50M
LSC-35/7.5/1.1/2M 环保铝合金 100M
LSC-35/7.5/1.1/1M-无底孔 环保铝合金 50M
LSC-35/7.5/1.1/2M-无底孔 环保铝合金 100M
LS-35/7.5/1.5系列
LS-35/7.5/1.5/1M 环保铝合金 LS-2 50M
LS-35/7.5/1.5/2M 环保铝合金 100M
LS-35/7.5/1.5/1M-N 环保铝合金-无底孔 50M
LS-35/7.5/1.5/2M-N 环保铝合金-无底孔 100M
LS-35/15/1.5系列
LS-35/15/1.5/1M 环保铝合金 LS-3 30M
LS-35/15/1.5/2M 环保铝合金 60M
LS-35/15/1.5/1M-N 环保铝合金-无底孔 30M
LS-35/15/1.5/2M-N 环保铝合金-无底孔 60M
