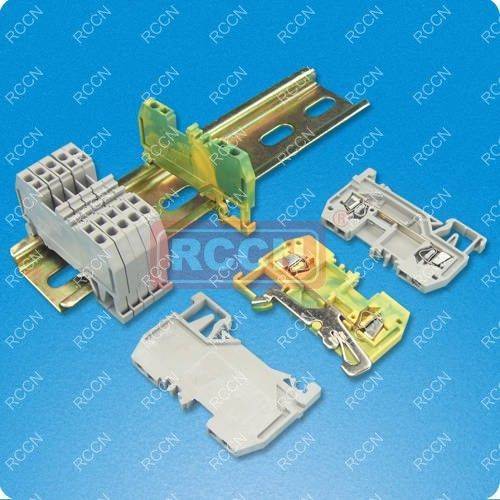

JWD2欧式端子台

JWD2欧式端子台





材质：尼龙66，防火等级94-V0,配套导轨：357.5&3515
说明：JD接地型端子，黄绿色。
本品对应ZDU系列端子。
目录页码:C76

  JWD2欧式端子台



型号 Item No.

 		 适用导线
mm2		 电流A
电压V		 适用
端子		 最大
宽度		 包装
JWD2-1.5 0.1-1.5 18/800 0.5-1.5 52 100
JWD2-1.5/1-2 0.1-1.5 18/800 0.5-1.5 62.5 100
JWD2-1.5/2-2 0.1-1.5 18/800 0.5-1.5 73 100
JWD2-2.5 0.1-1.5 24/800 0.5-1.5 53 100
JWD2-2.5/1-2 0.1-1.5 24/800 0.5-1.5 64 100
JWD2-2.5/2-2 0.1-1.5 24/800 0.5-1.5 75 100
JWD2-4 0.1-4 32/800 0.5-4 59 50
JWD2-4/1-2 0.1-4 32/800 0.5-4 73.5 50
JWD2-4/2-2 0.1-4 32/800 0.5-4 86 50
JWD2-6 0.2-6 41/800 0.5-6 74.5 50
JWD2-6/1-2 0.2-6 41/800 0.5-6 93 50
JWD2-10 0.2-10 57/800 2.5-10 78 25
JWD2-10/1-2 0.2-10 57/800 2.5-10 97.5 25
JWD2-10/1-3 0.2-10 125/800 2.5-10 89 25
JWD2-16 0.2-16 76/800 4-16 94.5 20
JWD2-16/1-2 0.2-16 76/800 4-16 104.5 20
JWD2-35 6-35 125/1000 10-35 100 20
JWD2-1.5JD 0.1-1.5 - 0.5-1.5 52 100
JWD2-1.5/1-2JD 0.1-1.5 - 0.5-1.5 62.5 100
JWD2-1.5/2-2JD 0.1-1.5 - 0.5-1.5 73 100
JWD2-2.5JD 0.1-2.5 - 0.5-2.5 53 100
JWD2-2.5/1-2JD 0.1-2.5 - 0.5-2.5 64 100
JWD2-2.5/2-2JD 0.1-2.5 - 0.5-2.5 75 100
JWD2-4JD 0.1-4 - 0.5-4 59 50
JWD2-4/1-2JD 0.1-4 - 0.5-4 73.5 50
JWD2-4/2-2JD 0.1-4 - 0.5-4 86 50
JWD2-6JD 0.2-6 - 0.5-6 7435 50
JWD2-6/1-2JD 0.2-6 - 0.5-6 93 50
JWD2-10JD 0.2-10 - 2.5-10 78 25
JWD2-10/1-2JD 0.2-10 - 2.5-10 97.5 25
JWD2-10/1-3JD 0.2-10 - 2.5-10 89 25
JWD2-16JD 0.2-16 - 4-16 94.5 20
JWD2-16/1-2JD 0.2-16 - 4-16 104.5 20
JWD2-35JD 6-35 - 10-35 100 20



JWD2欧式端子台








日成优质导轨



JWD2欧式端子台        JWD2欧式端子台


JWD2欧式端子台

JWD2欧式端子台



JWD2欧式端子台

JWD2欧式端子台

JWD2欧式端子台



产品材质:优质高强度冷轧钢电镀。产品标准:欧洲EN50022
颜色种类:镀镍黄色，镀白锌。工作温度:-40°C持续高温至100°C
使用方法:固定于面板后即可安装电器。
产品特性:  具美观及抗重压之功能,尺寸十分精确,耐腐蚀。
定制长度或孔位有起订量要求,环保型ROHS为选购品。
双腔导轨工具型号：TS-2X,适用于TS357.5/TS3515切割
四腔导轨工具型号：TS-4X,适用于TS357.5/TS3515/LS357.51.1/LS35151.5

目录页码:C73

型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 配套工具 包装/箱
din导轨 钢质导轨     TS-1
TS-35/7.5系列
TS-35/7.5/1.0/1M-615 彩锌冷轧钢 50M
TS-35/7.5/1.0/1M-515 彩锌冷轧钢 50M
TS-35/7.5/1.0/1M-525 彩锌冷轧钢 50M
TS-35/7.5/1.0/1M/W-615 环保白锌冷轧钢 50M
TS-35/7.5/1.0/1M/W-515 环保白锌冷轧钢 50M
TS-35/7.5/1.0/1M/W-525 环保白锌冷轧钢 50M
TS-35/7.5/1.0/2M-615 彩锌冷轧钢 100M
TS-35/7.5/1.0/2M-515 彩锌冷轧钢 100M
TS-35/7.5/1.0/2M-525 彩锌冷轧钢 100M
TS-35/7.5/1.0/2M/W-615 环保白锌冷轧钢 100M
TS-35/7.5/1.0/2M/W-515 环保白锌冷轧钢 100M
TS-35/7.5/1.0/2M/W-525 环保白锌冷轧钢 100M
TS-35/7.5/1.0/1M-N 彩锌冷轧钢-无底孔 50M
TS-35/7.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 50M
TS-35/7.5/1.0/2M--N 彩锌冷轧钢-无底孔 100M
TS-35/7.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 100M
TS-35/15系列
TS-35/15/1.5/1M-615 彩锌冷轧钢 TS-2 30M
TS-35/15/1.5/1M/W-615 环保白锌冷轧钢 30M
TS-35/15/1.5/2M-615 彩锌冷轧钢 60M
TS-35/15/1.5/2M/W-615 环保白锌冷轧钢 60M
TS-35/15/1.5/1M-N 彩锌冷轧钢-无底孔 30M
TS-35/15/1.5/1M/W-N 环保白锌冷轧钢-无底孔 30M
TS-35/15/1.5/2M-N 彩锌冷轧钢-无底孔 60M
TS-35/15/1.5/2M/W-N 环保白锌冷轧钢-无底孔 60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412 彩锌冷轧钢 TS-1S 100M
TS-15/5.5/1.0/2M-412 彩锌冷轧钢 200M
TS-15/5.5/1.0/1M/W-412 环保白锌冷轧钢 100M
TS-15/5.5/1.0/2M/W-412 环保白锌冷轧钢 200M
TS-15/5.5/1.0/1M-N 彩锌冷轧钢-无底孔 100M
TS-15/5.5/1.0/2M-N 彩锌冷轧钢-无底孔 200M
TS-15/5.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 100M
TS-15/5.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 200M
TS-35/7.5/0.9系列
TS-35/7.5/0.9/1M-615 彩锌冷轧钢 TS-1 50M
TS-35/7.5/0.9/2M-615 彩锌冷轧钢 100M
TS-35/7.5/0.9/1M/W-615 环保白锌 50M
TS-35/7.5/0.9/2M/W-615 环保白锌 100M
TS-35/15/1.2系列
TS-35/15/1.2/1M-615 彩锌冷轧钢 TS-2 30M
TS-35/15/1.2/2M-615 彩锌冷轧钢 30M
TS-35/15/1.2/1M/W-615 环保白锌 30M
TS-35/15/1.2/1M/W-615 环保白锌 30M









 JWD2欧式端子台





JWD2欧式端子台



JWD2欧式端子台





0
