日成KL型90度电缆端头

产品材质,日成KL型90度电缆端头采用优质紫铜制成,导电性良好,,耐久性不易老化.
产品特点:采用优质亚光电镀,防锈时间大大加长,无锋利部位；配套日成端子钳即可压紧电线,接线美观,
产品颜色:见列表
国际认证:欧盟RoHS环保认证,欧洲CE认证.
产品特性:品质优良,压紧后不断裂松开,-40度耐热至105度正常使用.
使用方法:将电线剥开外皮,穿入端子后铜管,使用日成端子钳压紧即可.
用于更小连接空间开关柜的连接
适合需90度组线设计

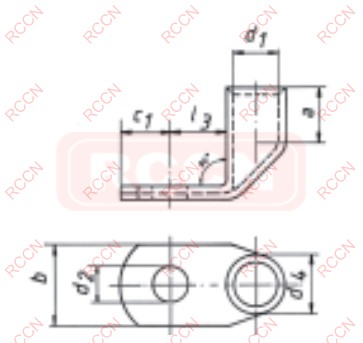

型号	螺栓尺寸	代码	d1	a	b	d2	d4	cl	I3
KL90-6/5	M5	41R5	3.5	9	10	5.5	6.5	7.5	9
KL90-6/6	M6	41R6	3.5	9	12	6.5	6.5	7.5	10
KL90-6/8	M8	41R8	3.5	9	14	8.5	6.5	10	13
KL90-6/10	M10	41R10	3.5	9	17	10.5	6.5	12	15
KL90-6/12	M12	41R12	3.5	9	19	13	6.5	13	17
KL90-10/5	M5	42R5	4.5	10	12	5.5	7.0	6.5	10
KL90-10/6	M6	42R6	4.5	10	12	6.5	7.0	6.5	10
KL90-10/8	M8	42R8	4.5	10	15	8.5	7.0	10	13
KL90-10/10	M10	42R10	4.5	10	17	10.5	7.0	12	15
KL90-10/12	M12	42R12	4.5	10	19	13	7.0	13	18
KL90-16/5	M5	43R5	5.5	13	12	5.5	8.5	7.5	10
KL90-16/6	M6	43R6	5.5	13	12	6.5	8.5	7.5	11
KL90-16/8	M8	43R8	5.5	13	15	8.5	8.5	10	13
KL90-16/10	M10	43R10	5.5	13	17	10.5	8.5	12	15
KL90-16/12	M12	43R12	5.5	13	19	13	8.5	13	18
KL90-25/5	M5	44R5	7.0	15	14	5.5	10	7.5	11
KL90-25/6	M6	44R6	7.0	15	14	6.5	10	7.5	11
KL90-25/8	M8	44R8	7.0	15	16	8.5	10	10	13
KL90-25/10	M10	44R10	7.0	15	18	10.5	10	12	15
KL90-25/12	M12	44R12	7.0	15	19	13	10	13	18
KL90-25/14	M14	44R14	7.0	15	21	15	10	14.5	20
KL90-35/6	M6	45R6	8.5	17	17	6.5	12	7.5	11
KL90-35/8	M8	45R8	8.5	17	17	8.5	12	10	13
KL90-35/10	M10	45R10	8.5	17	19	10.5	12	12	15
KL90-35/12	M12	45R12	8.5	17	21	13	12	13	18
KL90-35/14	M14	45R14	8.5	17	21	15	12	14.5	20
KL90-35/16	M16	45R16	8.5	17	26	17	12	16	22
KL90-50/6	M6	46R6	10	19	20	6.5	14	7.5	13
KL90-50/8	M8	46R8	10	19	20	8.5	14	10	13
KL90-50/10	M10	46R10	10	19	20	10.5	14	12	15
KL90-50/12	M12	46R12	10	19	23	13	14	13	18
KL90-5014	M14	46R14	10	19	23	15	14	14.5	20
KL90-50/16	M16	46R16	10	19	28	17	14	16	22
KL90-50/20	M20	46R20	10	19	30	21	14	19	24
KL90-70/6	M6	47R6	12	21	23	6.5	16.5	10	13
KL90-70/8	M8	47R8	12	21	23	8.5	16.5	10	14
KL90-70/10	M10	47R10	12	21	23	10.5	16.5	12	16
KL90-70/12	M12	47R12	12	21	23	13	16.5	13	18
KL90-7014	M14	47R14	12	21	23	15	16.5	14.5	20
KL90-70/16	M16	47R16	12	21	28	17	16.5	16	22
KL90-70/20	M20	47R20	12	21	30	21	16.5	19	24
KL90-95/8	M8	48R8	13.5	25	26	8.5	18	12	14
KL90-95/10	M10	48R10	13.5	25	26	10.5	18	12	17
KL90-95/12	M12	48R12	13.5	25	26	13	18	13	18
KL90-95/14	M14	48R14	13.5	25	26	15	18	14.5	20
KL90-95/16	M16	48R16	13.5	25	28	17	18	16	22
KL90-95/20	M20	48R20	13.5	25	36	21	18	22	24
KL90-120/8	M8	49R8	15	26	28	8.5	19.5	14	16
KL90-120/10	M10	49R10	15	26	28	10.5	19.5	14	17
KL90-120/12	M12	49R12	15	26	28	13	19.5	14	18
KL90-120/14	M14	49R14	15	26	28	15	19.5	15	20
KL90-120/16	M16	49R16	15	26	30	17	19.5	16	22
KL90-120/20	M20	49R20	15	26	36	21	19.5	22	24
KL90-150/8	M8	50R8	16.5	30	31	8.5	21	14	16
KL90-150/10	M10	50R10	16.5	30	31	10.5	21	14	17
KL90-150/12	M12	50R12	16.5	30	31	13	21	15	18
KL90-150/14	M14	50R14	16.5	30	31	15	21	15	20
KL90-150/16	M16	50R16	16.5	30	31	17	21	16	22
KL90-150/20	M20	50R20	16.5	30	36	21	21	22	24
KL90-185/10	M10	51R10	19	30	35	10.5	24	18	22
KL90-185/12	M12	51R12	19	30	35	13	24	18	22
KL90-185/14	M14	51R14	19	30	35	15	24	18	22
KL90-185/16	M16	51R16	19	30	35	17	24	18	22
KL90-185/20	M20	51R20	19	30	39	21	24	22	24
KL90-240/10	M10	52R10	21	35	39	10.5	26	21.5	22
KL90-240/12	M12	52R12	21	35	39	13	26	21.5	22
KL90-240/14	M14	52R14	21	35	39	15	26	21.5	22
KL90-240/16	M16	52R16	21	35	39	17	26	21.5	22
KL90-240/20	M20	52R20	21	35	39	21	26	21.5	24
KL90-300/12	M12	53R12	23.5	44	43	13	29.5	24	24
KL90-300/14	M14	53R14	23.5	44	43	15	29.5	24	24
KL90-300/16	M16	53R16	23.5	44	43	17	29.5	24	24
KL90-300/20	M20	53R20	23.5	44	43	21	29.5	24	24
KL90-400/12	M12	54R12	27	44	49	13	34	24	24
KL90-400/14	M14	54R14	27	44	49	15	34	24	24
KL90-400/16	M16	54R16	27	44	49	17	34	24	24
KL90-400/20	M20	54R20	27	44	49	21	34	24	24
