日成EWN型尼龙双线管形端子

产品材质,EW型双线管形预绝缘端子采用优质紫铜制成,导电性良好,外套采用优质PA66制,耐久性不易老化.
产品特点:采用优质亚光电镀,防锈时间大大加长,无锋利部位；配套日成端子钳即可压紧电线,接线美观,
产品颜色:见列表
国际认证:欧盟RoHS环保认证,欧洲CE认证.
产品特性:品质优良,压紧后不断裂松开,-40度耐热至105度正常使用.
使用方法:将电线剥开外皮,穿入端子后铜管,使用日成端子钳压紧即可.

C104页

说明：本产品有起订量要求。

工作极限温度：105 Ui=300V 端头材质：紫铜管

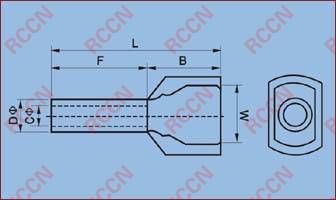

型号	CONDUCTOR	尺寸（mm)						颜色
型号	CONDUCTOR	F	L	W	B	DΦ	CΦ	德国	法国
EW 0.5-8N	2 x 0.5	8	14.5	8	6.5	1.8	1.5	白色	白色
EW 0.75-8N	2 x 0.75	8	14.7	8	6.7	2.1	1.8	蓝色	灰色
EW 0.75-10N	2 x 0.75	10	16.7	10	6.7	2.1	1.8	蓝色	灰色
EW 1.0-8N	2 x 1.0	8	15.1	8	7.1	2.3	2.0	红色	红色
EW 1.0-10N	2 x 1.0	10	17.1	10	7.1	2.3	2.0	红色	红色
EW 1.5-8N	2 x 1.5	8	15.5	8	7.2	2.6	2.3	黑色	黄色
EW 1.5-12N	2 x 1.5	12	19.5	12	7.5	2.6	2.3	黑色	黄色
EW 2.5-10N	2 x 2.5	10	18.5	10	8.5	3.3	2.9	灰色	蓝色
EW 2.5-13N	2 x 2.5	13	21.5	13	8.5	3.3	2.9	灰色	蓝色
EW 4.0-12N	2 x 4.0	12	23.1	12	11.1	4.2	3.8	橙色	灰色
EW 6.0-14N	2 x 6.0	14	26.1	14	12.1	5.3	4.9	绿色	黄色
EW 10 - 14N	2 x 10.0	14	26.6	14	12.0	6.9	6.5	棕色	红色
EW 16 -14N	2 x 16.0	14	31.3	8.9	17.3	8.7	8.3	乳色	蓝色
