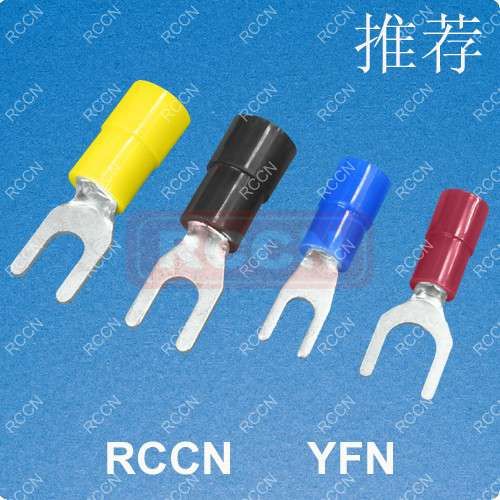

日成YFN型叉形尼龙绝缘端子

日成YFN型叉形尼龙绝缘端子



日成YFN型叉形尼龙绝缘端子


日成YFN型叉形尼龙绝缘端子 日成YFN型叉形尼龙绝缘端子 日成YFN型叉形尼龙绝缘端子

产品材质,日成YFN型叉形尼龙绝缘端子 采用优质紫铜制成,导电性良好,外套采用优质PA66制,耐久性不易老化.
产品特点:采用优质亚光电镀,防锈时间大大加长,无锋利部位;配套日成端子钳即可压紧电线,接线美观,
产品颜色:见列表 红 蓝  黑  黄  可定制其它颜色,有起订量要求
国际认证:欧盟RoHS环保认证,欧洲CE认证.
产品特性:品质优良,压紧后不断裂松开,-40度耐热至105度正常使用.
使用方法:将电线剥开外皮,穿入端子后铜管,使用日成端子钳压紧即可.
说明:本系列配套工具 YYT-1,可定制特殊颜色,有起订量要求。

尼龙绝缘护套 紫铜表面镀锡 DIN 46237
本系列代替原PVC塑料护套

特点:无卤产品,耐热温度达 105 °C。有了易进式绝缘头,加工更简单。压接区域内的硬焊接。内部是槽形轮廓
优势:优质材料可确保电气连接的可靠性。即使在更高的温度下,也可维持导电性。发生火灾时,不会释放毒气。
易进式绝缘护套使导线插入更简单。压接区域的槽形轮廓使其具有高抗张强度,可以承受更高的永久性机械应变.

C83页



导线截面:0.5~1.5mm2(AWG22~16 ) 最大电流:1max=19A .包装1000PCS
Size of cable: 0.5-1.5mm2(American standar 22-16) Max.Current=19A.Package:1000Pcs

型号
Item No.

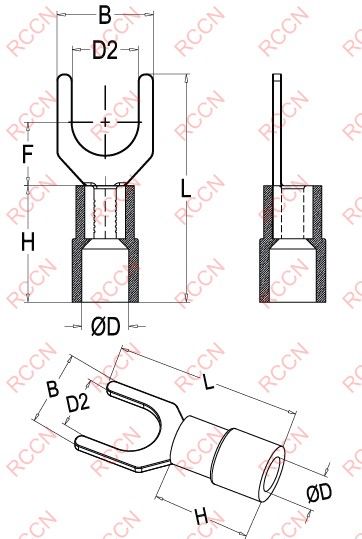

尺寸 DIMENSION

颜色



color

美制

螺栓号

螺栓口直径 B L F H D Φ


D2 mm mm mm mm mm
YF1.25-3N #4 3.2mm 5.7 22.2 6.5 11.0 4.0
YFS1.25-3.5N #6 3.7mm 5.7 22.2 6.5
YFL1.25-3.5N #6 3.7mm 6.4 22.2 6.5
YFS1.25-4N #8 4.3mm 6.4 22.2 6.5
YFM1.25-4N #8 4.3mm 7.2 22.2 6.5
YFL1.25-4N #8 4.3mm 8.1 22.2 6.5
YFS1.25-5N #10 5.3mm 8.1 22.2 6.5
YFL1.25-5N #10 5.3mm 9.5 22.2 6.5
YFS1.25-6N 1/4 6.4mm 9.5 22.2 6.5
YFL1.25-6N 1/4 6.4mm 12.0 28.2 11.0


导线截面:0.5~2.5mm2(AWG16~14) 最大电流:lmax=27A.包装1000PCS
Size of cable: 0.5-2.5mm2(American standar 16-14) Max.Current=27A.Package:1000Pcs

型号
Item No.

尺寸 DIMENSION

颜色



color

美制

螺栓号

螺栓口直径 B L F H D Φ


D2 mm mm mm mm mm
YF2-3N #4 3.2mm 5.7 22.2 6.5 11.0 4.5
YFS2-3.5N #6 3.7mm 5.7 22.2 6.5
YFL2-3.5N #6 3.7mm 6.0 22.2 6.5
YFS2-4N #8 4.3mm 6.4 22.2 6.5
YFM2-4N #8 4.3mm 7.2 22.2 6.5
YFL2-4N #8 4.3mm 8.1 22.2 6.5
YFS2-5N #10 5.3mm 8.1 22.2 6.5
YFL2-5N #10 5.3mm 9.5 22.2 6.5
YFS2-6N 1/4 6.4mm 9.5 22.2 6.5
YFL2-6N 1/4 6.4mm 12.0 28.2 11.0



导线截面:4~6mm2(AWG12~10) 最大电流:lmax=37A.包装500PCS
Size of cable: 4-6mm2(American standar 12-10) Max.Current=37A.Package:500Pcs

型号
Item No.

尺寸 DIMENSION

颜色



color

美制

螺栓号

螺栓口直径 B L F H D Φ


D2 mm mm mm mm mm
YF3.5-3N #4 3.2mm 5.7 25.7 7.0 13.4 6.4
YF3.5-4N #8 4.3mm 8.0 25.7 7.0
YF3.5-5N #10 5.3mm 5.3 25.7 7.0
YF3.5-6N 1/4 6.5mm 6.5 25.7 7.0



导线截面:4~6mm2(AWG12~10)最大电流:lmax=48A  包装:500PCS
Insulation square:4~6mm2(AWG12~10)Max current:lmax=48A  Package:1000Pcs

型号
Item No.

尺寸 DIMENSION

颜色



color

美制

螺栓号

螺栓口直径 B L F H D Φ


D2 mm mm mm mm mm
YFS5.5-3.5N #6 3.7mm 7.2 24.4 7.5 13.4 6.4
YF5.5-3.5N #6 3.7mm 8.3 25.2 7.5
YFS5.5-4N #8 4.3mm 8.3 26.9 7.5
YFL5.5-4N #8 4.3mm 9.0 26.9 7.5
YF5.5-5N #10 5.3mm 9.0 27.0 7.5
YFS5.5-6N 1/4 6.5mm 9.0 27.0 7.5
YFL5.5-6N 1/4 6.5mm 12.0 31.5 12.0
YF5.5-8N 5/16 8.4mm 14.0 30.5 10.5
