日成:产品目录 >>接线端子 >>日成DTL加长铜管裸端子

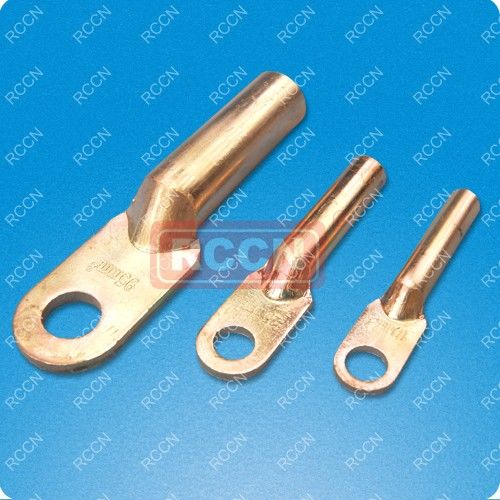

日成DTL加长铜管裸端子

日成DTL加长铜管裸端子     日成DTL加长铜管裸端子

日成DTL加长铜管裸端子

说明:本系列配套液压工具YYT-70/YYT-120/YYT-240

型号
Item No.

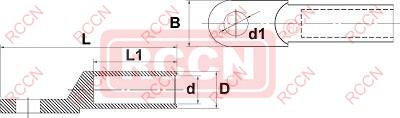

尺寸 DIMENSION

电镀 非电镀

d1

L L1 B
DTL10-8 DTL10-8F 8.5 8 5.3 62 28 16
DTL16-8 DTL16-8F 8.5 9 6.5 68 30 16
DTL25-8 DTL25-8F 8.5 10 7.0 70 33 18
DTL35-10 DTL35-10F 10.5 11 8.5 80 36 20
DTL50-10 DTL50-10F 10.5 12 9.5 85 38 23
DTL70-12 DTL0-12F 12.5 14 11.5 95 43 26
DTL95-12 DTL95-12F 12.5 16 13.5 104 46 28
DTL120-14 DTL120-14F 14.5 18 15.0 112 49 30
DTL150-14 DTL150-14F 14.5 20 16.5 120 51 34
DTL185-16 DTL185-16F 16.5 23 18.5 125 55 37
DTL240-16 DTL240-16F 16,.5 25 21.0 136 60 40
DTL300-18 DTL300-18F 18.5 28 23.5 155 66 50
DTL400-21 DTL400-21F 21 31 26.5 170 75 50
DTL500-21 DTL500-21F 21 35 29 190 75 60
DTL630-21 DTL630-21F 21 42 35 220 85 80
DTL800-21 DTL800-21F 21 46 38 260 85 100

以下CT型号为原目录老代码,新代码参考以上DTL代码

型号Type
Ø
D
d
L
CT-10
6.2
8
5
52
CT-16
6.2
9
6
57
CT-25
6.2
10
7
62
CT-35
8.5
11
8
66
CT-50
8.5
13
10
72
CT-70
10.5
16
12
80
CT-95
10.5
18
14
85
CT-120
12.5
20
15
96
CT-150
12.5
23
17
102
CT-185
14.5
25
19
114
CT-240
16.5
27
21
120
CT-300
16.5
31
24
135
CT-400
18.5
34
26
150
CT-500
20.5
38
30
170
CT-630
22.5
45
35
210
CT-800
22.5
50
40
270
