日成：上海日成电子 >> 配线槽 VDRB 黑色线槽

配线槽 VDRB 黑色线槽

配线槽 VDRB 黑色线槽

配线槽 VDRB 黑色线槽

黑色线槽采用食品级原料制造!

产品材质:配线槽采用低烟微卤素环保硬质PVC料制成,环保无污染,不含铅等有毒物
产品认证:欧洲CE:EN50085,欧洲环保RoHS/SGS/REACH.ISO9001:2000/ISO14001
防火等级:.94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳
产品构造:由槽底及槽盖组成，底槽两侧设有出线孔。
颜        色:黑色线槽,其它颜色均可订做.
工作温度:耐温至68℃,UL测试温度50℃。
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性: 1.反扣式槽盖与槽体设计组合後绝不脱落，且接合面
平滑,不割伤手及擦损附近配线
2.配线槽70度内不易断裂,变形,变色,装配省时便利
3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:可按需求生产定制其它长度.
黑色线槽以槽盖槽底组合后外部宽高为准
配线槽 VDRB 黑色线槽 配线槽 VDRB 黑色线槽 配线槽 VDRB 黑色线槽 配线槽 VDRB 黑色线槽




Part No.. 宽*高 A B C D E   H T 米/箱 14AWG/PCS
VDR1616B 16*16 16 16 16 8.5 8.0 20 14.5 1.3 300M 4-8
VDR2020B 20*20 20 20 20 12.5 8.0 20 18.5 1.4 240M 5-12
VDR1525B 15*25 15 25 15 15.5 8.0 20 23.5 1.4 260M 5-12
VDR2025B 20*25 20 25 20 15.5 8.0 20 23.5 1.4 200M 5-12
VDR2525B 25*25 25 25 25 15.5 8.0 20 23.5 1.4 200M 10-25
VDR3025B 30*25 30 25 30 15.5 8.0 20 23.5 1.4 160M 15-30
VDR1530B 15*30 15 30 15 21.5 8.0 20 31.5 1.3 180M 15-25
VDR2030B 20*30 20 30 20 21.5 8.0 20 31.5 1.3 160M 15-25
VDR2530B 25*30 25 30 25 20.0 8.0 20 28.5 1.5 160M 15-25
VDR3030B 30*30 30 30 30 20.0 8.0 20 28.5 1.5 140M 15-25
VDR4030B 40*30 40 30 40 20.0 8.0 20 28.5 1.4 120M 25-35
VDR2233B 22*33 22 33 22 21.5 8.0 20 31.5 1.4 160M 15-25
VDR3535B 35*35 35 35 35 22.5 8.0 20 32.5 1.4 100M 40-45
VDR5035B 50*35 50 35 50 22.5 8.0 20 32.5 1.5 80M 55-65
VDR2540B 25*40 25 40 25 28.5 8.0 20 38.5 1.4 112M 20-25
VDR4040B 40*40 40 40 40 28.5 8.0 20 38.5 1.4 100M 60-70
VDR6040B 60*40 60 40 60 27.5 8.0 20 37.8 1.6 68M 100-115
VDR8040B 80*40 80 40 80 28.5 8.0 20 38.5 1.8 48M 120-135
VDR10040B 100*40 100 40 100 28.5 8.0 20 38.5 1.8 36M 140-165
VDR2545B 25*45 25 45 25 33.5 8.0 20 43.5 1.4 100M 20-25
VDR3345B 33*45 33 45 33 33.5 8.0 20 43.5 1.5 104M 40-55
VDR4545B 45*45 45 45 45 33.5 8.0 20 43.5 1.5 68M 60-70
VDR6545B 65*45 65 45 65 33.5 8.0 20 43.5 1.6 54M 80-90
VDR2550B 25*50 25 50 25 38.5 8.0 20 48.5 1.6 100M 20-25
VDR3050B 30*50 30 50 30 38.5 8.0 20 48.5 1.6 84M 30-35
VDR3550B 35*50 35 50 35 38.5 8.0 20 48.5 1.7 80M 40-45
VDR4050B 40*50 40 50 40 38.5 8.0 20 48.5 1.6 60M 50-60
VDR4550B 45*50 45 50 45 38.5 8.0 20 48.5 1.6 68M 60-70
VDR5050B 50*50 50 50 50 38.5 8.0 20 48.5 1.6 60M 80-90
VDR6050B 60*50 60 50 60 38.5 8.0 20 48.5 1.6 52M 85-95
VDR8050B 80*50 80 50 80 38.5 8.0 20 48.5 2.0 40M 150-170
VDR10050B 100*50 100 50 100 38.5 8.0 20 48.5 2.0 28M 200-240
VDR2060B 20*60 20 60 20 47.5 8.0 20 57.5 1.7 100M 35-40
VDR2560B 25*60 25 60 25 47.5 8.0 20 57.5 1.6 96M 40-45
VDR4060B 40*60 40 60 40 47.5 8.0 20 57.5 1.8 60M 100-115
VDR4560B 45*60 45 60 45 47.5 8.0 20 57.5 1.8 56M 113-118
VDR5060B 50*60 50 60 50 47.5 8.0 20 57.5 1.8 48M 115-130
VDR6060B 60*60 60 60 60 47.5 8.0 20 57.5 1.8 48M 120-135
VDR8060B 80*60 80 60 80 47.5 8.0 20 57.5 2.0 36M 180-240
VDR10060B 100*60 100 60 100 47.5 8.0 20 57.5 2.0 20M 220-280
VDR11060B 110*60 110 60 110 47.5 8.0 20 57.5 2.0 20M 220-280
VDR12060B 120*60 120 60 120 47.5 8.0 20 57.5 2.0 20M 220-280
VDR2565B 25*65 25 65 25 53.5 8.0 20 63.5 1.6 88M 40-45
VDR3365B 33*65 33 65 33 53.5 8.0 20 63.5 1.6 80M 60-75
VDR4565B 45*65 45 65 45 53.5 8.0 20 63.5 1.6 52M 110-120
VDR6565B 65*65 65 65 65 53.5 8.0 20 63.5 1.6 40M 180-200
VDR5075B 50*75 50 75 50 68.5 8.0 20 73.5 2.0 32M 140-180
VDR7575B 75*75 75 75 75 68.5 8.0 20 73.5 2.0 24M 220-270
VDR2580B 25*80 25 80 25 68.5 8.0 20 78.5 1.8 72M 100-120
VDR3080B 30*80 30 80 30 68.5 8.0 20 78.5 2.0 56M 110-130
VDR3580B 35*80 35 80 35 68.5 8.0 20 78.5 2.0 56M 120-140
VDR4080B 40*80 40 80 40 68.5 8.0 20 78.5 2.0 48M 120-135
VDR4580B 45*80 45 80 45 68.5 8.0 20 78.5 2.0 40M 130-140
VDR5080B 50*80 50 80 50 68.5 8.0 20 78.5 2.0 32M 150-190
VDR5580B 55*80 55 80 55 68.5 8.0 20 78.5 2.0 32M 150-190
VDR6080B 60*80 60 80 60 68.5 8.0 20 78.5 2.0 32M 180-210
VDR8080B 80*80 80 80 80 68.5 8.0 20 78.5 2.0 24M 240-290
VDR10080B 100*80 100 80 100 68.5 8.0 20 78.5 2.0 20M 260-350
VDR12080B 120*80 120 80 120 68.5 8.0 20 78.5 2.2 16M 260-350
VDR14080B 140*80 140 80 140 68.5 8.0 20 78.5 2.2 12M 300-400
VDR25100B 25*100 25 100 25 88.5 8.0 20 98.5 2.0 60M 110-160
VDR33100B 33*100 33 100 33 88.5 8.0 20 98.5 2.0 44M 110-160
VDR40100B 40*100 40 100 40 88.5 8.0 20 98.5 2.0 44M 130-170
VDR50100B 50*100 50 100 50 88.5 8.0 20 98.5 2.0 32M 220-250
VDR60100B 60*100 60 100 60 88.5 8.0 20 98.5 2.0 32M 240-290
VDR75100B 75*100 75 100 75 88.5 8.0 20 98.5 2.2 24M 260-350
VDR80100B 80*100 80 100 80 88.5 8.0 20 98.5 2.2 24M 260-350
VDR100100B 100*100 100 100 100 88.5 8.0 20 98.5 2.2 16M 300-400
VDR120100B 120*100 120 100 120 88.5 8.0 20 98.5 2.4 16M 330-430
VDR150100B 150*100 150 100 150 88.5 8.0 20 98.5 2.5 12M 350-450
VDR100130B 100*130 100 130 100 118.5 8.0 20 128.5 2.4 16M 330-430





线槽 VDRFB系列 黑色线槽



配线槽 VDRB 黑色线槽

配线槽 VDRB 黑色线槽 配线槽 VDRB 黑色线槽 配线槽 VDRB 黑色线槽


配线槽 VDRB 黑色线槽 配线槽 VDRB 黑色线槽 配线槽 VDRB 黑色线槽 配线槽 VDRB 黑色线槽



Part No.. 宽*高 A B C D E F H T 米/箱 14AWG/PCS
VDR1616FB 16*16 16 16 16 8.5 8.0 20 14.5 1.3 300M 4-8
VDR2020FB 20*20 20 20 20 12.5 8.0 20 18.5 1.4 240M 5-12
VDR1525FB 15*25 15 25 15 15.5 8.0 20 23.5 1.4 260M 5-12
VDR2025FB 20*25 20 25 20 15.5 8.0 20 23.5 1.4 200M 5-12
VDR2525FB 25*25 25 25 25 15.5 8.0 20 23.5 1.4 200M 10-25
VDR3025FB 30*25 30 25 30 15.5 8.0 20 23.5 1.4 160M 15-30
VDR1530FB 15*30 15 30 15 21.5 8.0 20 31.5 1.3 180M 15-25
VDR2030FB 20*30 20 30 20 21.5 8.0 20 31.5 1.3 160M 15-25
VDR2530FB 25*30 25 30 25 20.0 8.0 20 28.5 1.5 160M 15-25
VDR3030FB 30*30 30 30 30 20.0 8.0 20 28.5 1.5 140M 15-25
VDR4030FB 40*30 40 30 40 20.0 8.0 20 28.5 1.4 120M 25-35
VDR2233FB 22*33 22 33 22 21.5 8.0 20 31.5 1.4 160M 15-25
VDR3535FB 35*35 35 35 35 22.5 8.0 20 32.5 1.4 100M 40-45
VDR5035FB 50*35 50 35 50 22.5 8.0 20 32.5 1.5 80M 55-65
VDR2540FB 25*40 25 40 25 28.5 8.0 20 38.5 1.4 112M 20-25
VDR4040FB 40*40 40 40 40 28.5 8.0 20 38.5 1.4 100M 60-70
VDR6040FB 60*40 60 40 60 27.5 8.0 20 37.8 1.6 68M 100-115
VDR8040FB 80*40 80 40 80 28.5 8.0 20 38.5 1.8 48M 120-135
VDR10040FB 100*40 100 40 100 28.5 8.0 20 38.5 1.8 36M 140-165
VDR2545FB 25*45 25 45 25 33.5 8.0 20 43.5 1.4 100M 20-25
VDR3345FB 33*45 33 45 33 33.5 8.0 20 43.5 1.5 104M 40-55
VDR4545FB 45*45 45 45 45 33.5 8.0 20 43.5 1.5 68M 60-70
VDR6545FB 65*45 65 45 65 33.5 8.0 20 43.5 1.6 54M 80-90
VDR2550FB 25*50 25 50 25 38.5 8.0 20 48.5 1.6 100M 20-25
VDR3050FB 30*50 30 50 30 38.5 8.0 20 48.5 1.6 84M 30-35
VDR3550FB 35*50 35 50 35 38.5 8.0 20 48.5 1.7 80M 40-45
VDR4050FB 40*50 40 50 40 38.5 8.0 20 48.5 1.6 60M 50-60
VDR4550FB 45*50 45 50 45 38.5 8.0 20 48.5 1.6 68M 60-70
VDR5050FB 50*50 50 50 50 38.5 8.0 20 48.5 1.6 60M 80-90
VDR6050FB 60*50 60 50 60 38.5 8.0 20 48.5 1.6 52M 85-95
VDR8050FB 80*50 80 50 80 38.5 8.0 20 48.5 2.0 40M 150-170
VDR10050FB 100*50 100 50 100 38.5 8.0 20 48.5 2.0 28M 200-240
VDR2060FB 20*60 20 60 20 47.5 8.0 20 57.5 1.7 100M 35-40
VDR2560FB 25*60 25 60 25 47.5 8.0 20 57.5 1.6 96M 40-45
VDR4060FB 40*60 40 60 40 47.5 8.0 20 57.5 1.8 60M 100-115
VDR4560FB 45*60 45 60 45 47.5 8.0 20 57.5 1.8 56M 113-118
VDR5060FB 50*60 50 60 50 47.5 8.0 20 57.5 1.8 48M 115-130
VDR6060FB 60*60 60 60 60 47.5 8.0 20 57.5 1.8 48M 120-135
VDR8060FB 80*60 80 60 80 47.5 8.0 20 57.5 2.0 36M 180-240
VDR10060FB 100*60 100 60 100 47.5 8.0 20 57.5 2.0 20M 220-280
VDR11060FB 110*60 110 60 110 47.5 8.0 20 57.5 2.0 20M 220-280
VDR12060FB 120*60 120 60 120 47.5 8.0 20 57.5 2.0 20M 220-280
VDR2565FB 25*65 25 65 25 53.5 8.0 20 63.5 1.6 88M 40-45
VDR3365FB 33*65 33 65 33 53.5 8.0 20 63.5 1.6 80M 60-75
VDR4565FB 45*65 45 65 45 53.5 8.0 20 63.5 1.6 52M 110-120
VDR6565FB 65*65 65 65 65 53.5 8.0 20 63.5 1.6 40M 180-200
VDR5075FB 50*75 50 75 50 68.5 8.0 20 73.5 2.0 32M 140-180
VDR7575FB 75*75 75 75 75 68.5 8.0 20 73.5 2.0 24M 220-270
VDR2580FB 25*80 25 80 25 68.5 8.0 20 78.5 1.8 72M 100-120
VDR3080FB 30*80 30 80 30 68.5 8.0 20 78.5 2.0 56M 110-130
VDR3580FB 35*80 35 80 35 68.5 8.0 20 78.5 2.0 56M 120-140
VDR4080FB 40*80 40 80 40 68.5 8.0 20 78.5 2.0 48M 120-135
VDR4580FB 45*80 45 80 45 68.5 8.0 20 78.5 2.0 40M 130-140
VDR5080FB 50*80 50 80 50 68.5 8.0 20 78.5 2.0 32M 150-190
VDR5580FB 55*80 55 80 55 68.5 8.0 20 78.5 2.0 32M 150-190
VDR6080FB 60*80 60 80 60 68.5 8.0 20 78.5 2.0 32M 180-210
VDR8080FB 80*80 80 80 80 68.5 8.0 20 78.5 2.0 24M 240-290
VDR10080FB 100*80 100 80 100 68.5 8.0 20 78.5 2.0 20M 260-350
VDR12080FB 120*80 120 80 120 68.5 8.0 20 78.5 2.2 16M 260-350
VDR14080FB 140*80 140 80 140 68.5 8.0 20 78.5 2.2 12M 300-400
VDR25100FB 25*100 25 100 25 88.5 8.0 20 98.5 2.0 60M 110-160
VDR33100FB 33*100 33 100 33 88.5 8.0 20 98.5 2.0 44M 110-160
VDR40100FB 40*100 40 100 40 88.5 8.0 20 98.5 2.0 44M 130-170
VDR50100FB 50*100 50 100 50 88.5 8.0 20 98.5 2.0 32M 220-250
VDR60100FB 60*100 60 100 60 88.5 8.0 20 98.5 2.0 32M 240-290
VDR75100FB 75*100 75 100 75 88.5 8.0 20 98.5 2.2 24M 260-350
VDR80100FB 80*100 80 100 80 88.5 8.0 20 98.5 2.2 24M 260-350
VDR100100FB 100*100 100 100 100 88.5 8.0 20 98.5 2.2 16M 300-400
VDR120100FB 120*100 120 100 120 88.5 8.0 20 98.5 2.4 16M 330-430
VDR150100FB 150*100 150 100 150 88.5 8.0 20 98.5 2.5 12M 350-450
VDR100130FB 100*130 100 130 100 118.5 8.0 20 128.5 2.4 16M 330-430

配线槽 VDRB 黑色线槽  配线槽 VDRB 黑色线槽
线槽包装效果图

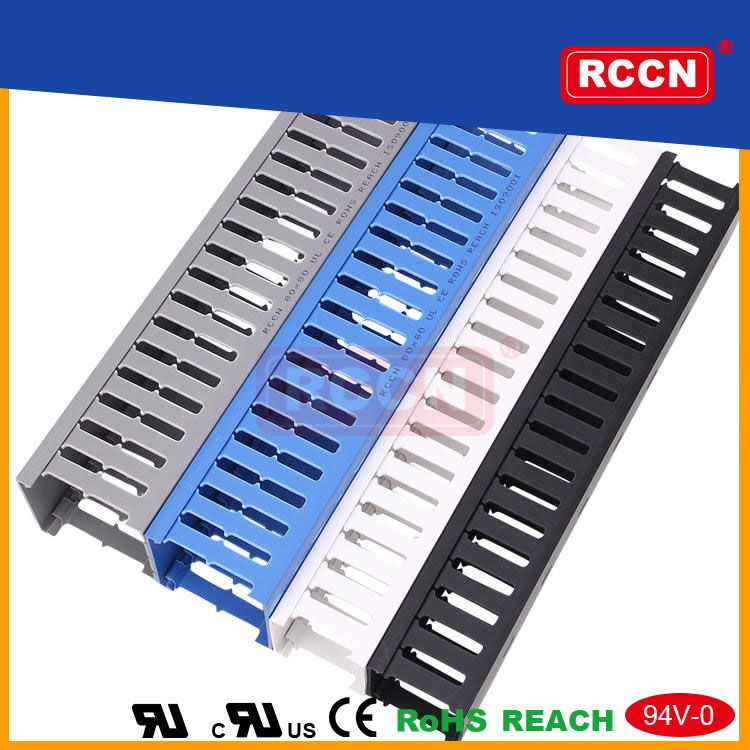

日成线槽颜色样版
