日成BGFL型加长金属快速软管防水接头


日成BGFL型加长金属快速软管防水接头
日成BGFL型加长金属快速软管防水接头


日成BGFL型加长金属快速软管防水接头

螺牙规格:公制螺牙(Metric).

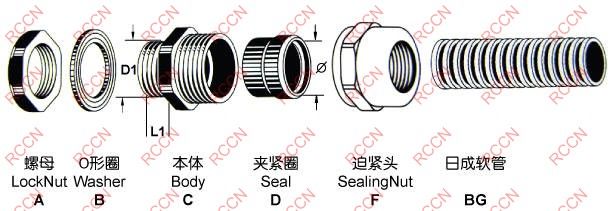

产品材质:A.C.F部位均采用锌合金镀镍制成.B.D采用硅橡胶制成。
产品认证:欧洲CE,ROHS.
防护等级:在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,达到IP68。
产品特性:配套锁紧式电缆接头,防电线松动,内锁扣和本体特殊设计,装卸只需拨插无需工具,大大缩短了安装时间夹紧电缆范围大,抗拉力特强,可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂.
另可加工特殊长度型号 例:BGF-M20(BG-17)/L=15
可定制铜制  型号例:BGF1-M20(BG-17)/L=15
目录页码:A58-59



型号
Item No .

螺纹规格

Thread


最大电缆Cable
Range
Φ

对应日成
软管型号
BG


对应日成
软管外径
BG


螺纹外径Thread
O.D.
D1

机板口径Panle
Mounting
Hole

螺纹长度Thread
Length
L1

包装
Std.Pkg.
pcs

公制螺牙BGF-M
BGF-M12L(BG07) M12*1.5 5 BG-07 10.0 12 12-12.3 9 10PCS
BGF-M12L(BG10) M12*1.5 5 BG-10 13.0 12 12-12.3 9
BGF-M16L(BG07) M16*1.5 8 BG-07 10.0 16 16-16.3 9
BGF-M16L(BG10) M16*1.5 8 BG-10 13.0 16 16-16.3 9
BGF-M18L(BG10) M18*1.5 8 BG-10 13.0 18 18-18.3 10
BGF-M18L(BG12) M18*1.5 10 BG-12 15.8 18 18-18.3 10
BGF-M18L(BG15) M18*1.5 13 BG-15 18.5 18 18-18.3 10
BGF-M20L(BG10) M20*1.5 8 BG-10 13.0 20 20-20.3 10 10PCS
BGF-M20L(BG12) M20*1.5 10 BG-12 15.8 20 20-20.3 10
BGF-M20L(BG15) M20*1.5 13 BG-15 18.5 20 20-20.3 10
BGF-M20L(BG17) M20*1.5 15 BG-17 21.2 20 20-20.3 10
BGF-M22L(BG17) M22*1.5 15 BG-17 21.2 22 22-22.3 10
BGF-M24L(BG17) M24*1.5 15 BG-17 21.2 24 24-24.3 12
BGF-M25L(BG17) M25*1.5 15 BG-17 21.2 25 25-25.4 12
BGF-M25L(BG23) M25*1.5 21 BG-23 28.5 25 25-25.4 12
BGF-M27L(BG23) M27*1.5 21 BG-23 28.5 27 27-27.4 13
BGF-M30L(BG23) M30*1.5 21 BG-23 28.5 30 30-30.4 13
BGF-M32L(BG23) M32*1.5 21 BG-23 28.5 32 32-32.4 13
BGF-M32L(BG29) M32*1.5 25 BG-29 34.5 32 32-32.4 13
BGF-M33L(BG29) M33*1.5 25 BG-29 34.5 33 33-33.4 13
BGF-M36L(BG29) M36*1.5 25 BG-29 34.5 36 36-36.4 13
BGF-M40L(BG29) M40*1.5 25 BG-29 34.5 40 40-40.4 15
BGF-M40L(BG36) M40*1.5 33 BG-36 42.5 40 40-40.4 15
BGF-M48L(BG36) M48*2.0 33 BG-36 42.5 48 48-48.4 15
BGF-M50L(BG36) M50*1.5 33 BG-36 42.5 50 50-50.4 15
BGF-M50L(BG48) M50*1.5 45 BG-48 54.5 50 50-50.4 15
BGF-M56L(BG48) M56*2.0 45 BG-48 42.5 56 56-56.4 15
BGF-M63L(BG48) M63*1.5 45 BG-48 54.5 63 63-63.4 15



型号
Item No .

螺纹规格
Thread



适应电缆Cable
Range


对应日成
软管型号
BG


对应日成
软管外径
BG


螺纹外径Thread
O.D.
D1

机板口径Panle
Mounting
Hole

螺纹长度Thread
Length
L1
德制螺牙BGF-P
BGF-PG7L(BG07) PG-7 3-6 BG-07 10.0 12.5 12.5-12.8 9
BGF-PG9L(BG07) PG-9 4-8 BG-07 10.0 15.2 15.2-15.8 9
BGF-PG9L(BG10) PG-9 4-8 BG-10 13.0 15.2 15.2-15.8 9
BGF-PG11L(BG10) PG-11 6-10 BG-10 13.0 18.6 18.6-18.9 10
BGF-PG11L(BG12) PG-11 6-10 BG-12 15.8 18.6 18.6-18.9 10
BGF-PG13.5L(BG12) PG-13.5 8-12 BG-12 15.8 20.4 20.4-20.7 10
BGF-PG13.5L(BG15) PG-13.5 8-12 BG-15 18.5 20.4 20.4-20.7 10
BGF-PG13.5L(BG17) PG-13.5 8-12 BG-17 21.2 20.4 20.4-20.7 10
BGF-PG16L(BG17) PG-16 10-14 BG-17 21.2 22.5 22.5-22.8 12
BGF-PG21L(BG23) PG-21 13-18 BG-23 28.5 28.3 28.3-28.7 15
BGF-PG29L(BG29) PG-29 18-25 BG-29 34.5 37.0 37.0-37.4 15
BGF-PG36L(BG36) PG-36 26-32 BG-36 42.5 47.0 47.0-47.4 15
BGF-PG48L(BG48) PG-48 37-44 BG-48 54.5 59.3 59.3-59.7 15
管螺牙BGF-G
BGF-G1/4L(BG07) G1/4'' 3-6 BG-07 10.0 13.2 13.2-13.4 9
BGF-G3/8L(BG10) G3/8'' 4-8 BG-10 13.0 16.5 16.5-17.1 9
BGF-G1/2(BG12) G1/2'' 8-12 BG-12 15.8 21.3 21.0-21.3 10
BGF-G1/2L(BG15) G1/2'' 8-12 BG-15 18.5 21.3 21.0-21.3 10
BGF-G1/2L(BG17) G1/2'' 8-12 BG-17 21.2 21.3 21.0-21.3 10
BGF-G3/4L(BG17) G3/4'' 13-18 BG-17 21.2 26.6 26.5-26.6 13
BGF-G1L(BG23) G1'' 15-22 BG-23 28.5 33.4 33.2-33.4 13
BGF-G1-1/4L(BG29) G1 1/4'' 22-28 BG-29 34.5 42.1 41.9-42.1 15
BGF-G1-1/2L(BG36) G1 1/2'' 26-32 BG-36 42.5 47.8 47.8-48.0 15
BGF-G2L(BG48) G2'' 37-44 BG-48 54.5 59.6 59.6-60.1 15
美制螺牙BGF-N
BGF-NPT3/8 L（BG10） NPT3/8'' 4-8 BG-10 10.0 16.5 16.5-17.1 9
BGF-NPT1/2L（BG12） NPT1/2'' 8-12 BG-12 15.8 21.3 21.0-21.3 10
BGF-NPT1/2L（BG15） NPT1/2'' 8-12 BG-15 18.5 21.3 21.0-21.3 10
BGF-NPT1/2L（BG17） NPT1/2'' 8-12 BG-17 21.2 21.3 21.0-21.3 10
BGF-NPT3/4L（BG17） NPT3/4'' 13-18 BG-17 21.2 26.6 26.5-26.6 13
BGF-NPT3/4L（BG23） NPT3/4'' 13-18 BG-23 28.5 26.6 26.5-26.6 13
BGF-NPT1L（BG29） NPT1'' 15-22 BG-29 34.5 33.4 33.2-33.4 13








下表型号为铜材质


型号
Item No .		 螺纹规格Thread

 		 最大电缆
Cable
Range
Φ		 对应日成
软管型号
BG
 		 对应日成
软管外径
BG
 		 螺纹外径
Thread
O.D.
D1		 机板口径
Panle
Mounting
Hole		 螺纹长度Thread
Length
L1
公制螺牙BGF-M
BGF1-M12L(BG07) M12*1.5 5 BG-07 10.0 12 12-12.3 9
BGF1-M12L(BG10) M12*1.5 5 BG-10 13.0 12 12-12.3 9
BGF1-M16L(BG07) M16*1.5 8 BG-07 10.0 16 16-16.3 9
BGF1-M16L(BG10) M16*1.5 8 BG-10 13.0 16 16-16.3 9
BGF1-M18L(BG10) M18*1.5 8 BG-10 13.0 18 18-18.3 10
BGF1-M18L(BG12) M18*1.5 10 BG-12 15.8 18 18-18.3 10
BGF1-M18L(BG15) M18*1.5 13 BG-15 18.5 18 18-18.3 10
BGF1-M20L(BG10) M20*1.5 8 BG-10 13.0 20 20-20.3 10
BGF1-M20L(BG12) M20*1.5 10 BG-12 15.8 20 20-20.3 10
BGF1-M20L(BG15) M20*1.5 13 BG-15 18.5 20 20-20.3 10
BGF1-M20L(BG17) M20*1.5 15 BG-17 21.2 20 20-20.3 10
BGF1-M22L(BG17) M22*1.5 15 BG-17 21.2 22 22-22.3 10
BGF1-M24L(BG17) M24*1.5 15 BG-17 21.2 24 24-24.3 12
BGF1-M25L(BG17) M25*1.5 15 BG-17 21.2 25 25-25.4 12
BGF1-M25L(BG23) M25*1.5 21 BG-23 28.5 25 25-25.4 12
BGF1-M27L(BG23) M27*1.5 21 BG-23 28.5 27 27-27.4 13
BGF1-M30L(BG23) M30*1.5 21 BG-23 28.5 30 30-30.4 13
BGF1-M32L(BG23) M32*1.5 21 BG-23 28.5 32 32-32.4 13
BGF1-M32L(BG29) M32*1.5 25 BG-29 34.5 32 32-32.4 13
BGF1-M33L(BG29) M33*1.5 25 BG-29 34.5 33 33-33.4 13
BGF1-M36L(BG29) M36*1.5 25 BG-29 34.5 36 36-36.4 13
BGF1-M40L(BG29) M40*1.5 25 BG-29 34.5 40 40-40.4 15
BGF1-M40L(BG36) M40*1.5 33 BG-36 42.5 40 40-40.4 15
BGF1-M48L(BG36) M48*2.0 33 BG-36 42.5 48 48-48.4 15
BGF1-M50L(BG36) M50*1.5 33 BG-36 42.5 50 50-50.4 15
BGF1-M50L(BG48) M50*1.5 45 BG-48 54.5 50 50-50.4 15
BGF1-M56L(BG48) M56*2.0 45 BG-48 42.5 56 56-56.4 15
BGF1-M63L(BG48) M63*1.5 45 BG-48 54.5 63 63-63.4 15

型号
Item No .		 螺纹规格Thread

 		 适应电缆
Cable
Range
 		 对应日成
软管型号
BG
 		 对应日成
软管外径
BG
 		 螺纹外径Thread
O.D.
D1		 机板口径
Panle
Mounting
Hole		 螺纹长度Thread
Length
L1
德制螺牙BGF-P
BGF1-PG7L(BG07) PG-7 3-6 BG-07 10.0 12.5 12.5-12.8 9
BGF1-PG9L(BG07) PG-9 4-8 BG-07 10.0 15.2 15.2-15.8 9
BGF1-PG9L(BG10) PG-9 4-8 BG-10 13.0 15.2 15.2-15.8 9
BGF1-PG11L(BG10) PG-11 6-10 BG-10 13.0 18.6 18.6-18.9 10
BGF1-PG11L(BG12) PG-11 6-10 BG-12 15.8 18.6 18.6-18.9 10
BGF1-PG13.5L(BG12) PG-13.5 8-12 BG-12 15.8 20.4 20.4-20.7 10
BGF1-PG13.5L(BG15) PG-13.5 8-12 BG-15 18.5 20.4 20.4-20.7 10
BGF1-PG13.5L(BG17) PG-13.5 8-12 BG-17 21.2 20.4 20.4-20.7 10
BGF1-PG16L(BG17) PG-16 10-14 BG-17 21.2 22.5 22.5-22.8 12
BGF1-PG21L(BG23) PG-21 13-18 BG-23 28.5 28.3 28.3-28.7 15
BGF1-PG29L(BG29) PG-29 18-25 BG-29 34.5 37.0 37.0-37.4 15
BGF1-PG36L(BG36) PG-36 26-32 BG-36 42.5 47.0 47.0-47.4 15
BGF1-PG48L(BG48) PG-48 37-44 BG-48 54.5 59.3 59.3-59.7 15
管螺牙BGF-G
BGF1-G1/4L(BG07) G1/4'' 3-6 BG-07 10.0 13.2 13.2-13.4 9
BGF1-G3/8L(BG10) G3/8'' 4-8 BG-10 13.0 16.5 16.5-17.1 9
BGF1-G1/2(BG12) G1/2'' 8-12 BG-12 15.8 21.3 21.0-21.3 10
BGF1-G1/2L(BG15) G1/2'' 8-12 BG-15 18.5 21.3 21.0-21.3 10
BGF1-G1/2L(BG17) G1/2'' 8-12 BG-17 21.2 21.3 21.0-21.3 10
BGF1-G3/4L(BG17) G3/4'' 13-18 BG-17 21.2 26.6 26.5-26.6 13
BGF1-G1L(BG23) G1'' 15-22 BG-23 28.5 33.4 33.2-33.4 13
BGF1-G1-1/4L(BG29) G1 1/4'' 22-28 BG-29 34.5 42.1 41.9-42.1 15
BGF1-G1-1/2L(BG36) G1 1/2'' 26-32 BG-36 42.5 47.8 47.8-48.0 15
BGF1-G2L(BG48) G2'' 37-44 BG-48 54.5 59.6 59.6-60.1 15
美制螺牙BGF-N
BGF1-NPT3/8L（BG10） NPT3/8'' 4-8 BG-10 10.0 16.5 16.5-17.1 9
BGF1-NPT1/2L（BG12） NPT1/2'' 8-12 BG-12 15.8 21.3 21.0-21.3 10
BGF1-NPT1/2L（BG15） NPT1/2'' 8-12 BG-15 18.5 21.3 21.0-21.3 10
BGF1-NPT1/2L（BG17） NPT1/2'' 8-12 BG-17 21.2 21.3 21.0-21.3 10
BGF1-NPT3/4L（BG17） NPT3/4'' 13-18 BG-17 21.2 26.6 26.5-26.6 13
BGF1-NPT3/4L（BG23） NPT3/4'' 13-18 BG-23 28.5 26.6 26.5-26.6 13
BGF1-NPT1L（BG29） NPT1'' 15-22 BG-29 34.5 33.4 33.2-33.4 13
