金属电缆防水接头-德制,美制,英制

螺牙规格:德制螺牙(DIN PG)，管制螺牙(G/PF)，美制螺牙(NPT)。

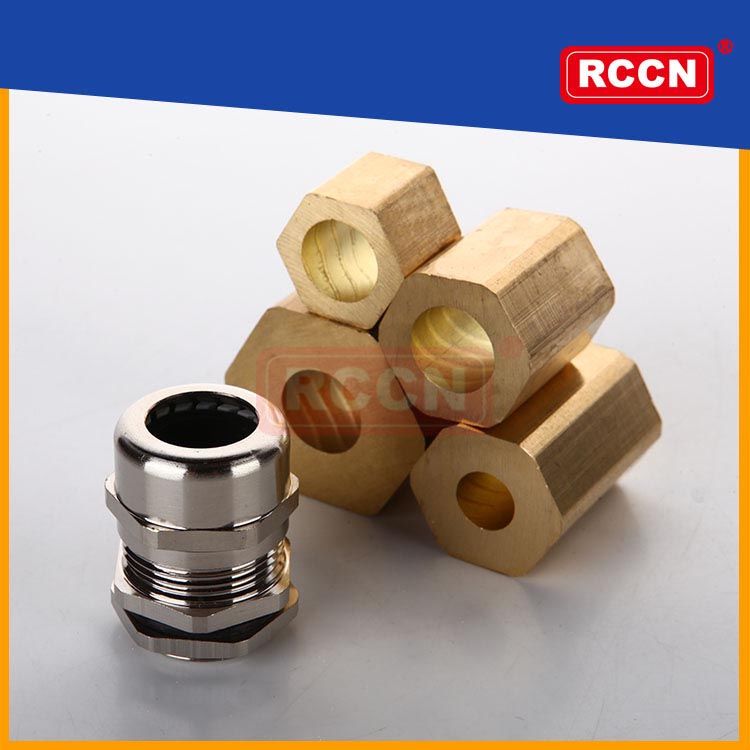

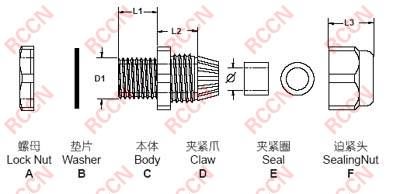

产品材质:A.C.F部位均采用优良黄铜镀镍制成.D采用黑色尼龙制成.B.E采用丁腈橡胶(NBR)制成。
产品认证:欧洲CE:C4M20412-4120-E-16,欧洲环保SGS:SH502072,美国.,防爆EX合格。
防火等级:D部为.94V-2
防护等级:在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,防水达到IP68。
颜色种类:A.C.F部位为黄色.B.D.E为黑色。
工作温度:静态：-40℃到+110℃，短时间可以达到120℃ 动态：-20℃到80℃，短时间可以达到100℃。
产品特性:特殊夹紧爪与夹紧圈相扣之设计,配合迫紧头装配省时便利,夹紧电缆范围大,抗拉力特强,
可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂。
更多选择:备加长型至15MM或更长及多种范围夹紧圈.需要订购时来电咨询。
备注:成品配A部螺母及B部分防水垫片。

螺纹标准	型号 Item No.	螺牙规格 Thread	适用电缆外径 CableRange ￠	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1	接合长度 Joint Length L2+L3	板手 Spanner size A&F	包装 Std.Pkg. pcs
PG 德制螺纹	PG-7	PG-7	3-6	12.5	12.5-12.8	6	19	16
	PG-9	PG-9	4-8	15.2	15.2-15.8	7	19	16
	PG-11	PG-11	6-10	18.6	18.6-18.9	7	19	16
	PG-13.5	PG-13.5	8-12	20.4	20.4-20.7	8	23	22
	PG-16	PG-16	10-14	22.5	22.5-22.8	9	23	24
	PG-21	PG-21	13-18	28.3	28.3-28.7	11	28	30
	PG-29	PG-29	18-25	37.0	37.0-37.4	11	32	42
	PG-36	PG-36	26-32	47.0	47.0-47.4	13	38	52
	PG-42	PG-42	32-38	54.0	54.0-54.4	14	38	60
	PG-48	PG-48	37-44	59.3	59.3-59.7	14	38	64
G 管螺纹	G 1/4	G1/4"	3-6	13.2	13.2-13.4	6	19	16
	G 3/8	G3/8"	4-8	16.5	16.5-17.1	7	20	18
	G 1/2	G1/2"	8-12	21.3	21.0-21.3	8	23	22
	G 3/4	G3/4"	13-18	26.6	26.5-26.6	11	28	30
	G 1	G1"	15-22	33.4	33.2-33.4	11	32	36
	G 11/4	G11/4"	22-28	42.1	41.9-42.1	12	36	48
	G 11/2	G11/2"	26-32	47.8	47.8-48.0	13	38	52
	G 2	G 2"	37-44	59.6	59.6-60.1	14	37	64
NPT 美制螺纹	NPT 3/8"	NPT 3/8"	4-8	16.5	16.5-17.1	7	20	18
	NPT 1/2"	NPT 1/2"	8-12	21.3	21.0-21.3	8	23	22
	NPT 3/4"	NPT 3/4"	13-18	26.6	26.5-26.6	11	28	30
	NPT 1"	NPT 1"	15-22	33.4	33.2-33.4	11	32	36
	NPT 11/4"	NPT 11/4"	22-28	42.1	41.9-42.1	12	36	48
	NPT 11/2"	NPT 11/2"	26-32	47.8	47.8-48.0	13	38	52
	NPT 2"	NPT 2"	37-44	59.6	59.6-60.1	14	37	64
