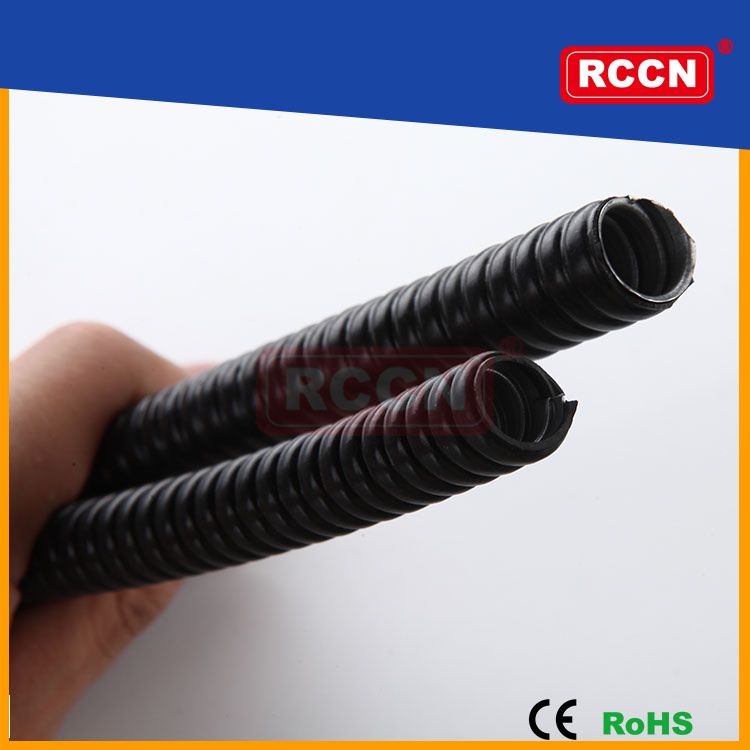

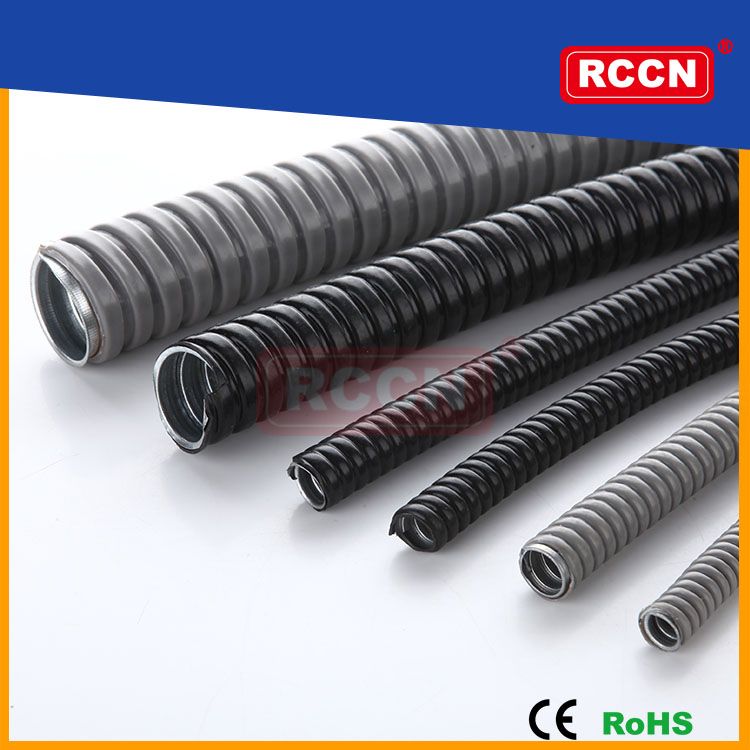

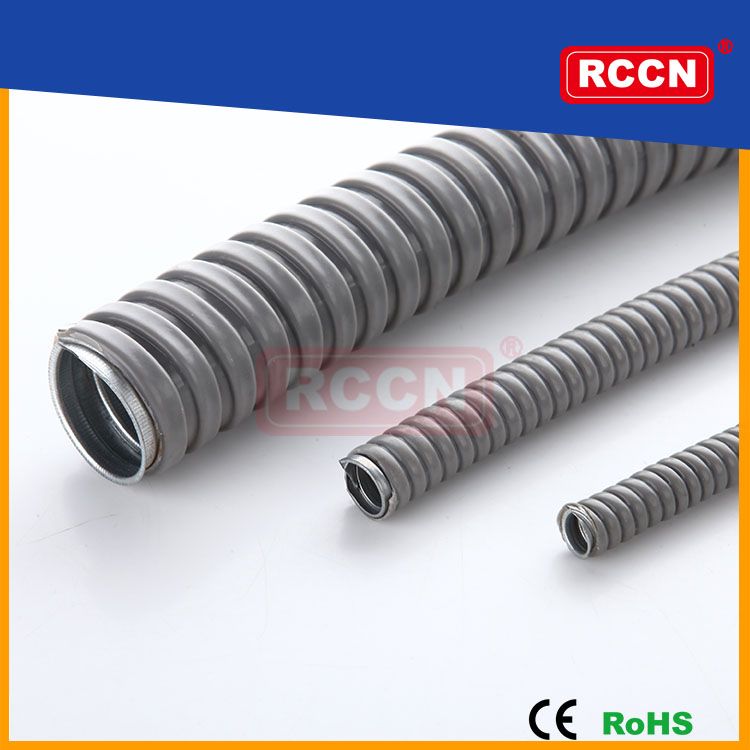

日成MCR型金属软管


日成MCR型金属软管 日成MCR型金属软管
日成MCR型金属软管

日成MCR型金属软管

产品材质:(内层):热浸镀锌钢板及特殊绝缘处理。   (外层):PVC(黑色抗紫外线,防老化)
产品认证:欧洲CE,欧洲环保RoHS
防火等级:UL94V-0,低烟无毒
颜色种类:黑色或灰色
工作温度:-30℃到+85℃,瞬间可耐热达100℃
产品特性:1软管有极佳之防水,绝缘性,抗拉性 2表面加PVC被覆,且PVC塑料其中添加了防火阻燃剂,并加抗UV紫外线和防止老化作用之成份。 3结构为反扣型增加抗拉强度,不容易折断或变形。  4具超柔软与极佳弯曲性能,内部平滑构造在穿引电线时极容易。
应用领域:铁路,机车,交通系统工程,空调.各种机械.自动控制设备,发电厂.化工.输配电系统,通讯系统,基地台架设,船舶、大厦、厂房内及屋外露出部分之配线保护。
使用方法:先将电线穿入管内,再配合金属软管固定头即可.
用      途:保护电线电缆以及达到绝缘,防水,并可增进线缆弯曲美观。
目录页码:A74

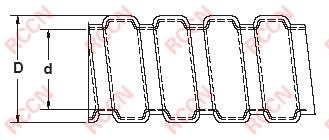

型号Item No.
规格 Trade Sizes
内径
I.D.
d

外径
O.D.
D

弯曲半径
Bending Radius
mm±10%
配套金属头
NBG


包装
Packing
M

黑色Black 灰色Gray
公制
英制
MCR-01B MCR-01G 6 3/16'' 6.0±0.3 9.2±0.5 40 NBG-01 100M
MCR-02B MCR-02G 8 5/16'' 8.0±0.3 11.8±0.5 45 NBG-02 100M
MCR-03B MCR-03G 10 1/4'' 10.0±0.3 14.5±0.5 55 NBG-03 100M
MCR-04B MCR-04G 13 3/8'' 12.5±0.3 16.8±0.5 65 NBG-04 100M
MCR-05B MCR-05G 16 1/2'' 15.5±0.3 20.2±0.5 85 NBG-05 100M
MCR-06B MCR-06G 20 3/4'' 20.0±0.3 25.0±0.5 100 NBG-06 50M
MCR-08B MCR-08G 25 1'' 25.0±0.3 30.7±0.5 120 NBG-08 50M
MCR-10B MCR-10G 32 1 1/4'' 32.0±0.3 38.6±0.5 150 NBG-10 25M
MCR-12B MCR-12G 38 1 1/2'' 38.0±1.0 44.6±1.0 180 NBG-12 25M
MCR-16B MCR-16G 51 2'' 51.0±1.0 59.0±1.0 220 NBG-16 10M
MCR-20B MCR-20G 64 2 1/2'' 64.0±1.5 73.5±1.5 310 NBG-20 10M
MCR-24B MCR-24G 75 3'' 75.0±2.0 83.5±2.0 350 NBG-24 10M
MCR-32B MCR-32G 100 4'' 100.0±3.0 109.5±3.0 410 NBG-32 10M
MCR-36B MCR-36G 125 5'' 125.00±3.0 135.5±3.0 460 NBG-36 5M
MCR-38B MCR-38G 150 6'' 150.0±4.0 160.5±4.0 500 NBG-38 5M





日成MCR型金属软管




日成MCRHF型无卤金属软管



日成MCR型金属软管
日成MCR型金属软管

日成MCR型金属软管

产品材质:(内层):热浸镀锌钢板及特殊绝缘处理。   (外层):FR-TPU (黑色抗紫外线,防老化)
产品认证:欧洲CE,欧洲环保RoHS
防火等级:UL94V-0,低烟无毒无卤阻阻燃
颜色种类:黑色或灰色
工作温度:-30℃到+85℃,瞬间可耐热达100℃
产品特性:1软管有极佳之防水,绝缘性,抗拉性
               2表面加TPU被覆,且TPU塑料其中添加了防火阻燃剂,并加抗UV
                 紫外线和防止老化作用之成份。
               3结构为反扣型增加抗拉强度,不容易折断或变形。
               4具超柔软与极佳弯曲性能,内部平滑构造在穿引电线时极容易。
应用领域:高铁,地铁,电梯,轮船,核电

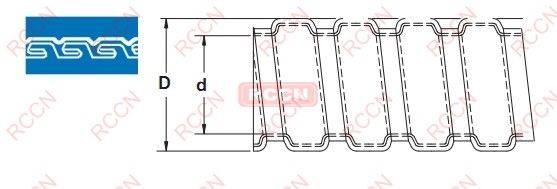

型号 Item No. 规格Trade Sizes 内径
I.D.
d
外径
O.D.
D
弯曲半径
Bending Radius
mm±10%
配套金属头
Suitable metal
connector
NBG
包装
Packing
M
黑色Black 灰色Gray 公制
Metric ø
英制
British
MCR-03B/HF MCR-03G/HF ø 10 1/4" 10.0±0.3 14.0±0.5 55 NBG-03 100M
MCR-04B/HF MCR-04G/HF ø 13 3/8" 12.0±0.3 16.3±0.5 65 NBG-04 100M
MCR-05B/HF MCR-05G/HF ø 16 1/2" 15.0±0.3 20.2±0.5 85 NBG-05 100M
MCR-06B/HF MCR-06G/HF ø 20 3/4" 19.5±0.3 24.5±0.5 100 NBG-06 50M
MCR-08B/HF MCR-08G/HF ø 25 1" 25.0±0.3 30.5±0.5 120 NBG-08 50M
MCR-10B/HF MCR-10G/HF ø 32 1 1/4" 31.5±0.3 38.0±0.5 150 NBG-10 25M
MCR-12B/HF MCR-12G/HF ø 38 1 1/2 " 38.0±1.0 44.6±1.0 180 NBG-12 25M
MCR-16B/HF MCR-16G/HF ø 51 2" 50.0±1.0 58.0±1.0 220 NBG-16 10M

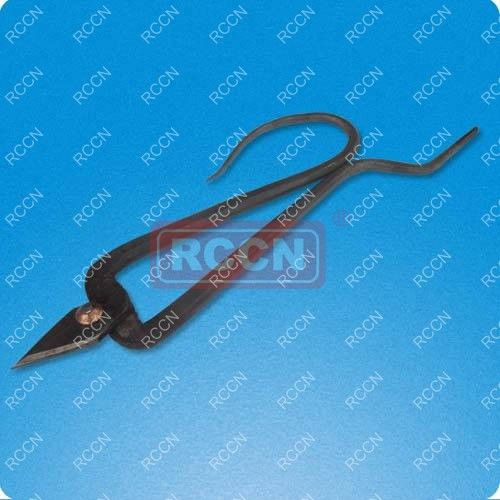

合金头专用金属软管剪   型号:MCT-1
