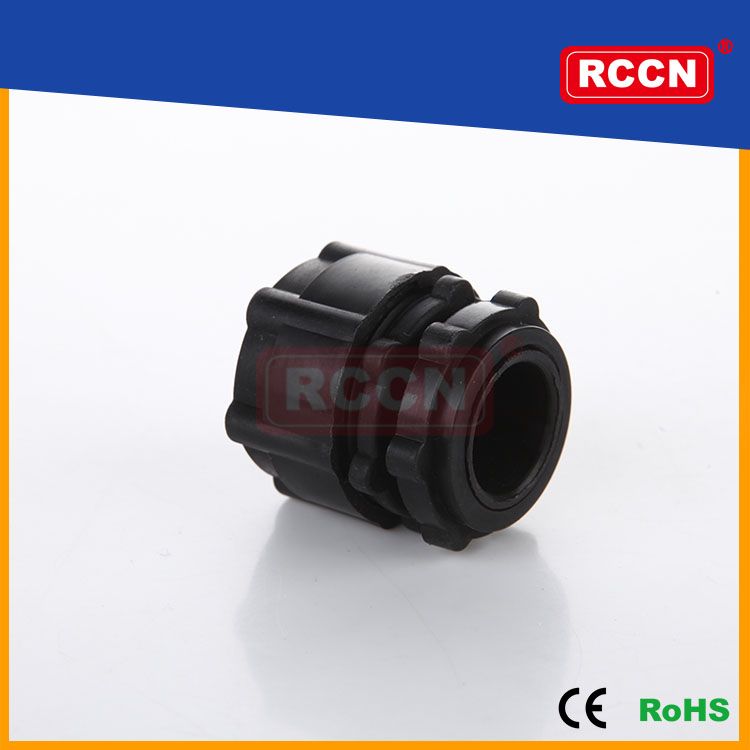

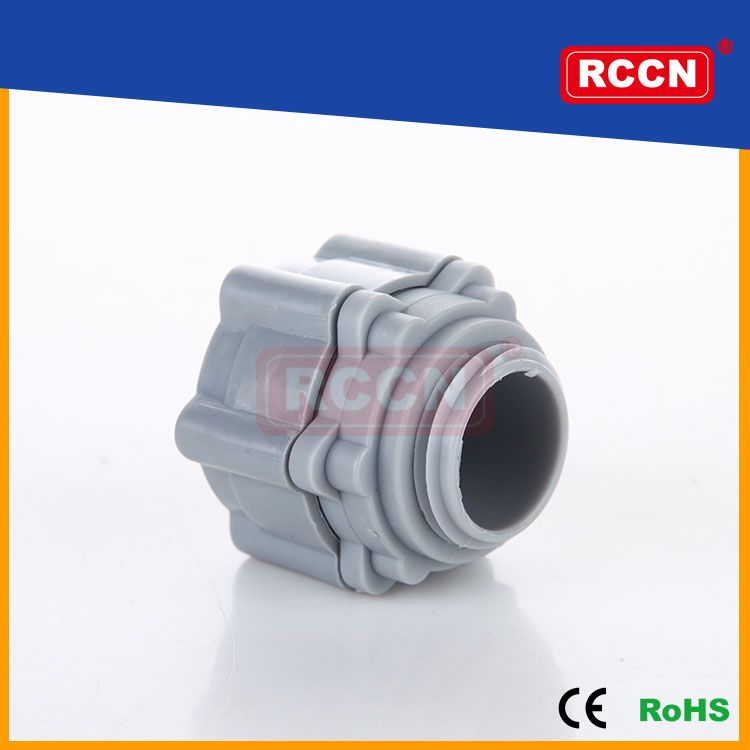

日成BG型锁式软管接头



日成BG型锁式软管接头


日成BG型锁式软管接头

日成BG型锁式软管接头 日成BG型锁式软管接头 日成BG型锁式软管接头

产品材质:采用通过尼龙66(NYLON66,UL94V-2)原料制成。

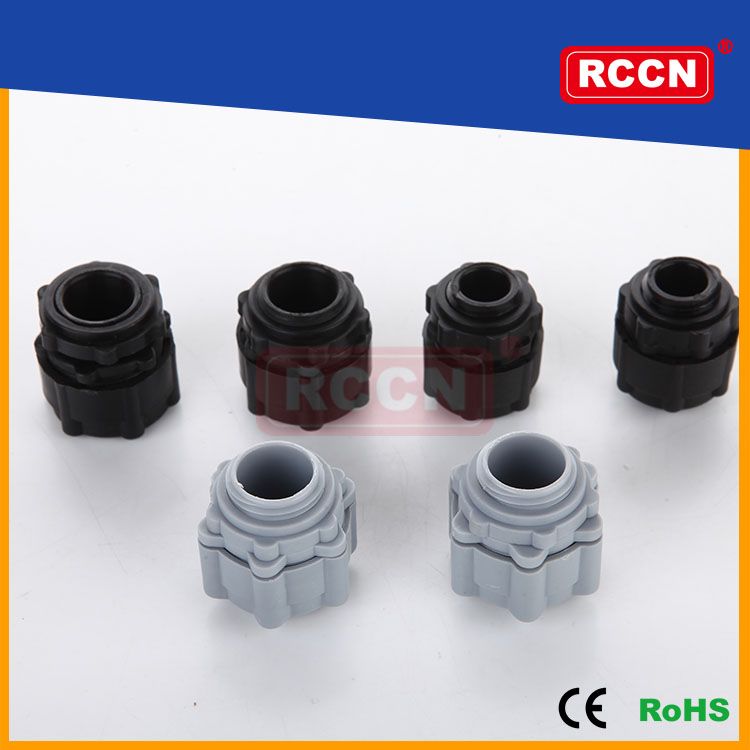

颜色种类:灰色、黑色。

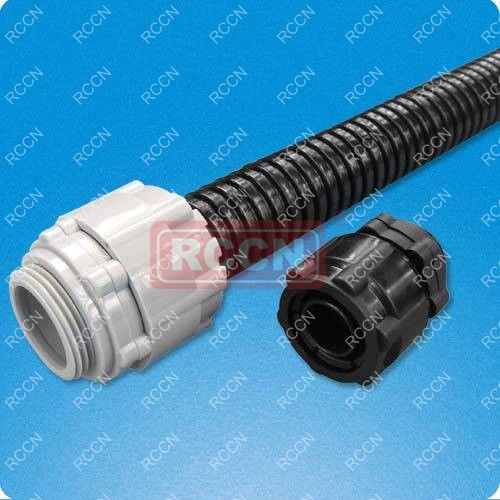

产品用法: 1.先将本体套入机板,螺母固定。
2.将软管插入浪管夹,夹紧套旋转迫紧即可。
备  注: 适用BGP型软管系列,本品为老款,新款BGQ代替。
目录页码:A73

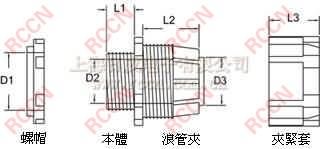

型号
ItemNo.

铁板孔径 Metalboard
hole dia
D1

螺 距
srew distance (mm)

最大出线孔径 Max.cable
range
D2

适用浪管内径 Suitable conduit inner dia.
D3


螺纹长度 Length
L1



接合长度 Length
L2


夹紧套长度 Length
L3


灰色/Gray
BG-16G
15.9
1.5
11.0
10.8
10.0
17.9
15.7
BG-18G
17.2
1.5
11.0
13.8
11.0
19
16
BG-20G
19.2
1.5
15.0
14.7
10.0
17.7
16.0
BG-22G
20.6
1.5
14.8
17.2
11.0
19.0
16.0
BG-25G
23.1
1.5
18.0
19.6
11.3
23.4
21.0
BG-26G
24.0
1.5
17.7
20.3
12.5
25.0
20.0
BG-32G
31.2
1.5
26.0
24.3
12.0
22.8
20.6
BG-34G
32.5
1.5
25.8
28.7
12.5
25.0
21.0
BG-40G
37.5
1.5
31.5
31.6
11.3
23.6
20.7
BG-42G
38.7
1.5
31.5
35.0
12.5
25.0
21.0
BG-48G
44.0
1.5
37.5
40.5
12.6
22.3
20.7
BG-50G
44.0
1.5
37.5
39.5
12.6
21.6
20.7
黑色/Black
BG-18B
17.2
1.5
11.0
13.8
11.0
19
16
BG-22B
20.6
1.5
14.8
17.2
11.0
19.0
16.0
