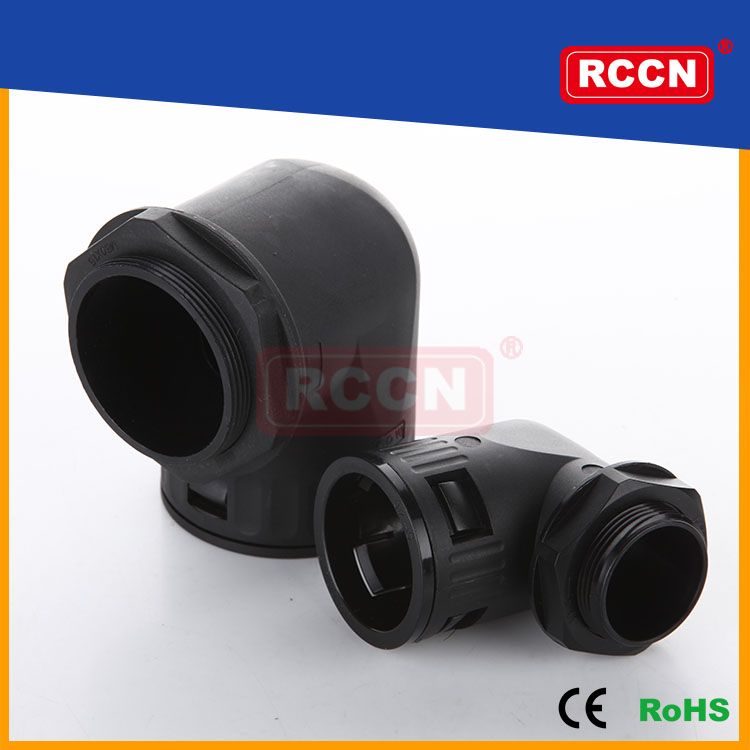

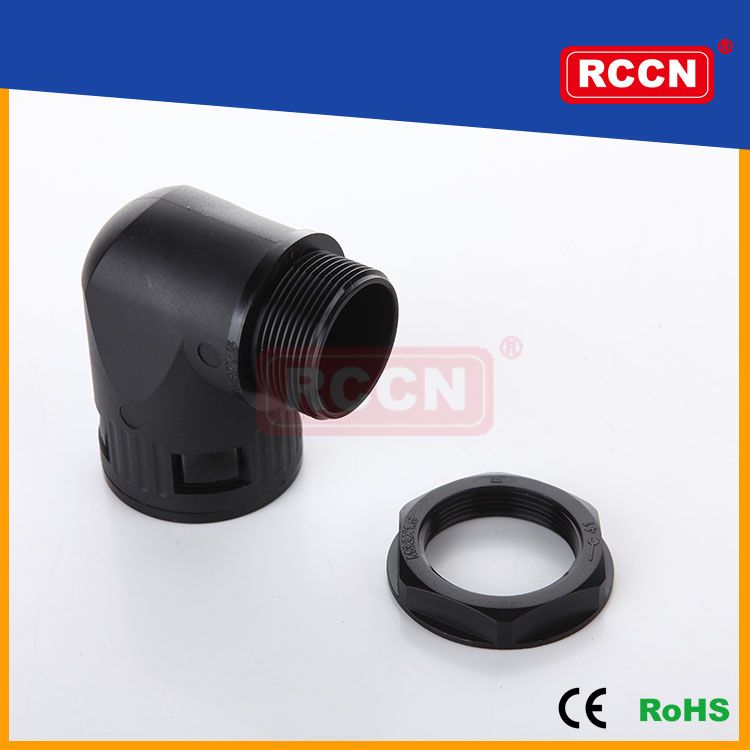

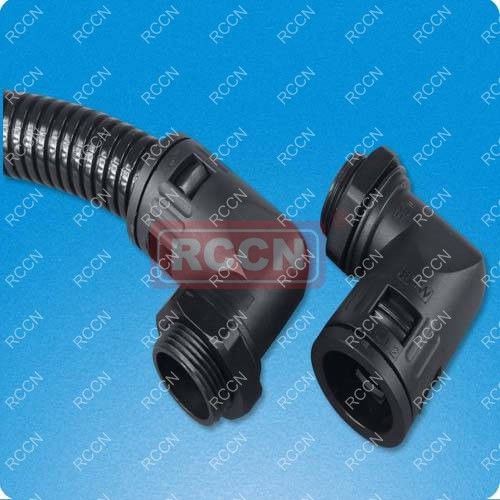

日成BQW型直角型软管接头


日成BQW型直角型软管接头
日成BQW型直角型软管接头


日成BQW型直角型软管接头 日成BQW型直角型软管接头 日成BQW型直角型软管接头

螺纹规格: 公制螺纹(Metric)/德制螺纹(PG)
产品材质: 尼龙66(NYLON66)原料制成
产品认证: 欧洲CE,ROHS
防火等级: UL94V-2
颜色种类: 黑色B、灰色G.
工作温度: -40°C至85°C
产品特性: 装卸只需拨插无需工具
备  注: 含螺母,不带防水垫片,需外购
目录页码：A62



型号 Item No .

螺纹规格
Thread



螺纹外径
Thread
O.D.
D1

螺纹长度
Thread
Length
GL

内孔径
Smallest
inner
1Φ

外径
Largest
outer
BΦ

长度
Total
length
H

黑色 Black
Ral9005

深灰色Gray
Ral7037
公制螺纹 BGW-M
BGW-M12B(BG07) BGW-M12G(BG07) M12×1.5 12.0 10.0 8.5 17.0 33.5
BGW-M16B(BG10) BGW-M16G(BG10) M16×1.5 16.0 10.0 12.0 20.0 36.0
BGW-M16B(BG12) BGW-M16G(BG12) M16×1.5 16.0 10.0 12.0 23.0 42.0
BGW-M18B(BG12) BGW-M18G(BG12) M18×1.5 18.0 10.0 15.5 23.0 42.0
BGW-M20B(BG12) BGW-M20G(BG12) M20×1.5 20.0 10.0 15.5 23.0 42.0
BGW-M20B(BG15) BGW-M20G(BG15) M20×1.5 20.0 11.0 13.5 26.5 46.0
BGW-M20B(BG17) BGW-M20G(BG17) M20×1.5 20.0 12.0 14.8 29.5 50.0
BGW-M22B(BG17) BGW-M22G(BG17) M22*1.5 22.0 12.0 18.0 29.5 59.0
BGW-M24B(BG17) BGW-M24G(BG17) M24×1.5 24.0 13.0 18.0 29.5 50.0
BGW-M25B(BG17) BGW-M25G(BG17) M25×1.5 25.0 13.0 14.8 29.0 46.0
BGW-M25B(BG23) BGW-M25G(BG23) M25×1.5 25.0 13.0 18.0 29.0 50.0
BGW-M32B(BG29) BGW-M32G(BG29) M32×1.5 32.0 15.0 24.0 44.0 67.5
BGW-M40B(BG36) BGW-M40G(BG36) M40×1.5 40.0 15.0 32.0 52.0 83.0
BGW-M50B(BG48) BGW-M50G(BG48) M50×1.5 50.0 16.0 39.0 64.0 88.0
BGW-M63B(BG48) BGW-M63G(BG48) M63×1.5 63.0 16.0 53.0 64.0 88.0
德制螺纹 BGW-P
BGW-PG7B(BG07) BGW-PG7G PG7 12.5 10.0 8.5 17.0 33.5
BGW-PG9B(BG10) BGW-PG9G PG9 15.2 10.0 12.0 20.0 36.0
BGW-PG11B(BG12) BGW-PG11G PG11 18.6 10.0 12.0 23.0 42.0
BGW-PG13.5B(BG15) BGW-PG13.5G PG13.5 20.4 11.0 13.5 26.5 46.0
BGW-PG13.5B(BG17) BGW-PG13.5G PG13.5 20.4 12.0 18.0 29.5 50.0
BGW-PG16B(BG17) BGW-PG16G PG16 22.5 12.0 18.0 29.5 50.0
BGW-PG21B(BG23) BGW-PG21G PG21 28.3 12.0 24.0 37.0 57.0
BGW-PG29B(BG29) BGW-PG29G PG29 37.0 12.0 32.0 44.0 67.5
BGW-PG36B(BG36) BGW-PG36G PG36 47.0 12.0 36.0 52.0 83.0
BGW-PG42B(BG48) BGW-PG42G PG42 54.0 14.0 48.0 64.0 88.0
BGW-PG48B(BG48) BGW-PG48G PG48 59.3 14.0 48.0 64.0 88.0
公制螺纹 BGW1-M/防水型
BGW1-M12B(BG07) BGW1-M12G(BG07) M12×1.5 12.0 10.0 8.5 17.0 33.5
BGW1-M16B(BG10) BGW1-M16G(BG10) M16×1.5 16.0 10.0 12.0 20.0 36.0
BGW1-M16B(BG12) BGW1-M16G(BG12) M16×1.5 16.0 10.0 12.0 23.0 42.0
BGW1-M18B(BG12) BGW1-M18G(BG12) M18×1.5 18.0 10.0 15.5 23.0 42.0
BGW1-M20B(BG12) BGW1-M20G(BG12) M20×1.5 20.0 10.0 15.5 23.0 42.0
BGW1-M20B(BG15) BGW1-M20G(BG15) M20×1.5 20.0 11.0 13.5 26.5 46.0
BGW1-M20B(BG17) BGW1-M20G(BG17) M20×1.5 20.0 12.0 14.8 29.5 50.0
BGW1-M22B(BG17) BGW1-M22G(BG17) M22*1.5 22.0 12.0 18.0 29.5 59.0
BGW1-M24B(BG17) BGW1-M24G(BG17) M24×1.5 24.0 13.0 18.0 29.5 50.0
BGW1-M25B(BG17) BGW1-M25G(BG17) M25×1.5 25.0 13.0 14.8 29.0 46.0
BGW1-M25B(BG23) BGW1-M25G(BG23) M25×1.5 25.0 13.0 18.0 29.0 50.0
BGW1-M32B(BG29) BGW1-M32G(BG29) M32×1.5 32.0 15.0 24.0 44.0 67.5
BGW1-M40B(BG36) BGW1-M40G(BG36) M40×1.5 40.0 15.0 32.0 52.0 83.0
BGW1-M50B(BG48) BGW1-M50G(BG48) M50×1.5 50.0 16.0 39.0 64.0 88.0
BGW1-M63B(BG48) BGW1-M63G(BG48) M63×1.5 63.0 16.0 53.0 64.0 88.0
德制螺纹 BGW1-P/防水型
BGW1-PG7B(BG07) BGW1-PG7G PG7 12.5 10.0 8.5 17.0 33.5
BGW1-PG9B(BG10) BGW1-PG9G PG9 15.2 10.0 12.0 20.0 36.0
BGW1-PG11B(BG12) BGW1-PG11G PG11 18.6 10.0 12.0 23.0 42.0
BGW1-PG13.5B(BG15) BGW1-PG13.5G PG13.5 20.4 11.0 13.5 26.5 46.0
BGW1-PG13.5B(BG17) BGW1-PG13.5G PG13.5 20.4 12.0 18.0 29.5 50.0
BGW1-PG16B(BG17) BGW1-PG16G PG16 22.5 12.0 18.0 29.5 50.0
BGW1-PG21B(BG23) BGW1-PG21G PG21 28.3 12.0 24.0 37.0 57.0
BGW1-PG29B(BG29) BGW1-PG29G PG29 37.0 12.0 32.0 44.0 67.5
BGW1-PG36B(BG36) BGW1-PG36G PG36 47.0 12.0 36.0 52.0 83.0
BGW1-PG42B(BG48) BGW1-PG42G PG42 54.0 14.0 48.0 64.0 88.0
BGW1-PG48B(BG48) BGW1-PG48G PG48 59.3 14.0 48.0 64.0 88.0



下表为原老目录型号（保留选型）




型号Item No. 螺牙规格
Thread


 		 对应软管
Tubing
outer
BG
 螺纹外径
Thread
O.D.
D1		 螺纹长度
Thread
Length
C		 内孔径
Smallest
inner
I

外径
Largest
outer
B

 长度
Total
length
D
黑色
Black
 		 灰色
Gray

公制螺纹 BGQ-M
BGW-M10B BGW-M10G M10×1.0 BG-07 10.0 10.0 8.5 17.0 33.5
BGW-M12B BGW-M12G M12×1.5 BG-07 12.0 10.0 8.5 17.0 33.5
BGW-M16B BGW-M16G M16×1.5 BG-10 16.0 10.0 12.0 20.0 36.0
BGW-M16B BGW-M16G M16×1.5 BG-12 16.0 10.0 12.0 23.0 42.0
BGW-M16B BGW-M16G M16×1.5 BG-17 16.0 10.0 12.0 29.5 50.0
BGW-M18B BGW-M18G M18×1.5 BG-12 18.0 10.0 15.5 23.0 42.0
BGW-M20B BGW-M20G M20×1.5 BG-12 20.0 10.0 15.5 23.0 42.0
BGW-M20B BGW-M20G 20×1.5 BG-15 20.0 11.0 13.5 26.5 46.0
BGW-M20B BGW-M20G 20×1.5 BG-17 20.0 12.0 14.8 29.5 50.0
BGW-M24B BGW-M24G M24×1.5 BG-17 24.0 13.0 18.0 29.5 50.0
BGW-M25B BGW-M25G M25×1.5 BG-17 25.0 13.0 14.8 29.0 46.0
BGW-M25B BGW-M25G M25×1.5 BG-23 25.0 13.0 18.0 29.0 50.0
BGW-M32B BGW-M32G M32×1.5 BG-29 32.0 15.0 24.0 44.0 67.5
BGW-M40B BGW-M40G M40×1.5 BG-36 40.0 15.0 32.0 52.0 83.0
BGW-M50B BGW-M50G M50×1.5 BG-48 50.0 16.0 39.0 64.0 88.0
BGW-M63B BGW-M63G M63×1.5 BG-48 63.0 16.0 53.0 64.0 88.0
德制螺纹 BGW-P
BGW-PG7B BGW-PG7G PG7 BG-07 12.5 10.0 8.5 17.0 33.5
BGW-PG9B BGW-PG9G PG9 BG-10 15.2 10.0 12.0 20.0 36.0
BGW-PG11B BGW-PG11G PG11 BG-12 18.6 10.0 12.0 23.0 42.0
BGW-PG13.5B BGW-PG13.5G PG13.5 BG-15 20.4 11.0 13.5 26.5 46.0
BGW-PG16B BGW-PG16G PG16 BG-17 22.5 12.0 18.0 29.5 50.0
BGW-PG21B BGW-PG21G PG21 BG-23 28.3 12.0 24.0 37.0 57.0
BGW-PG29B BGW-PG29G PG29 BG-29 37.0 12.0 32.0 44.0 67.5
BGW-PG36B BGW-PG36G PG36 BG-36 47.0 12.0 36.0 52.0 83.0
BGW-PG48B BGW-PG48G PG48 BG-48 59.3 14.0 48.0 64.0 88.0
