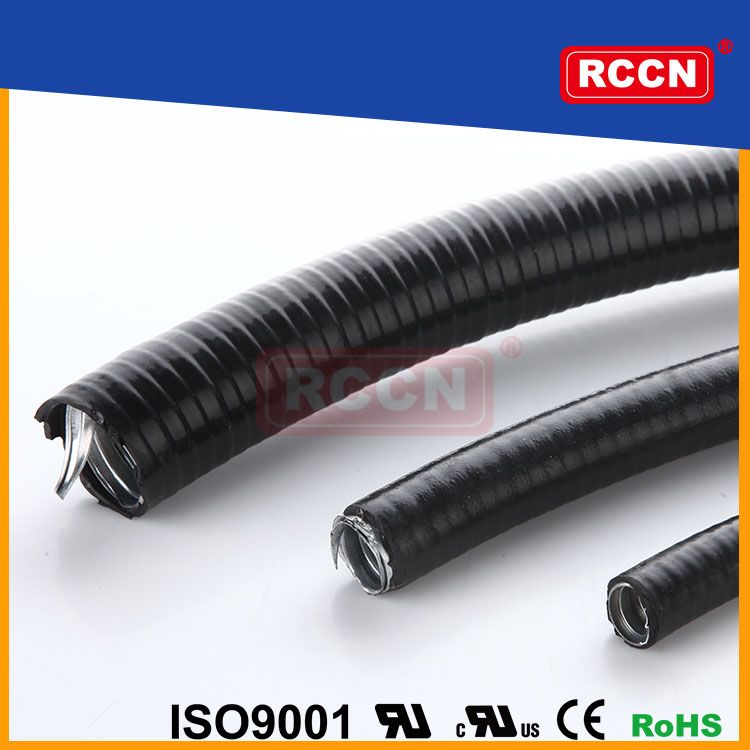

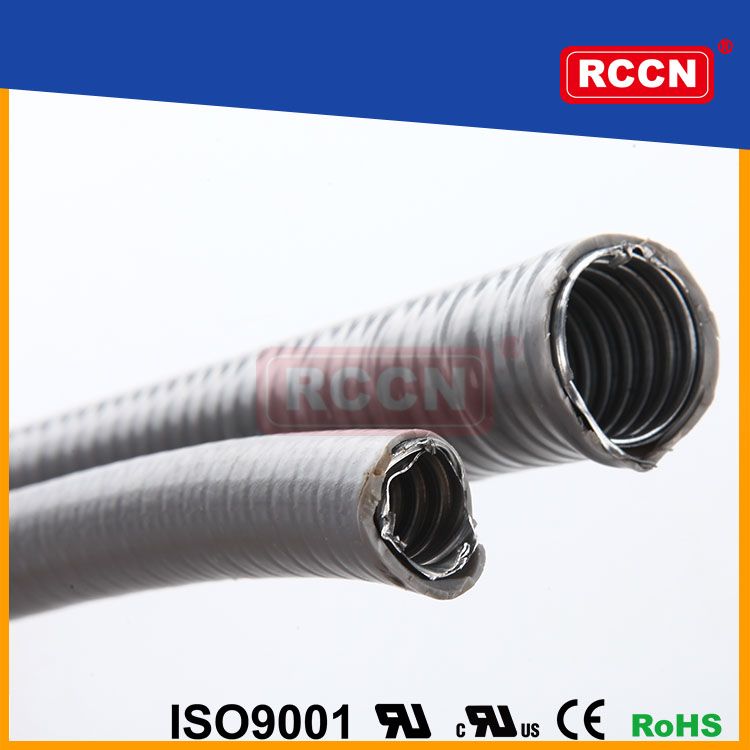

日成MCL型金属软管



日成MCL型金属软管 日成MCL型金属软管

日成MCL型金属软管

日成MCL型金属软管

产品材质:(内层):热浸镀锌钢板及特殊绝缘处理。
   (外层):PVC(黑色抗紫外线,防老化)
产品认证:欧洲CE,欧洲环保RoHS
防火等级:UL94V-0,低烟无毒 颜色种类:黑色或灰色
工作温度:-30℃到+85℃,瞬间可耐热达100℃
产品特性:1软管有极佳之防水,绝缘性,抗拉性
  2表面加厚层PVC被覆,外表平滑,且PVC塑料添加防火阻燃剂,并加抗UV紫外线和防止老化作用之成份。
  3结构为反扣型增加抗拉强度,不容易折断或变形。
  4具超柔软与极佳弯曲性能,内部平滑构造在穿引电线时极容易。
应用领域:各种昂贵设备,发电厂.化工设备.输配电系统,,基地台架设,及屋外露出部分之配线保护。

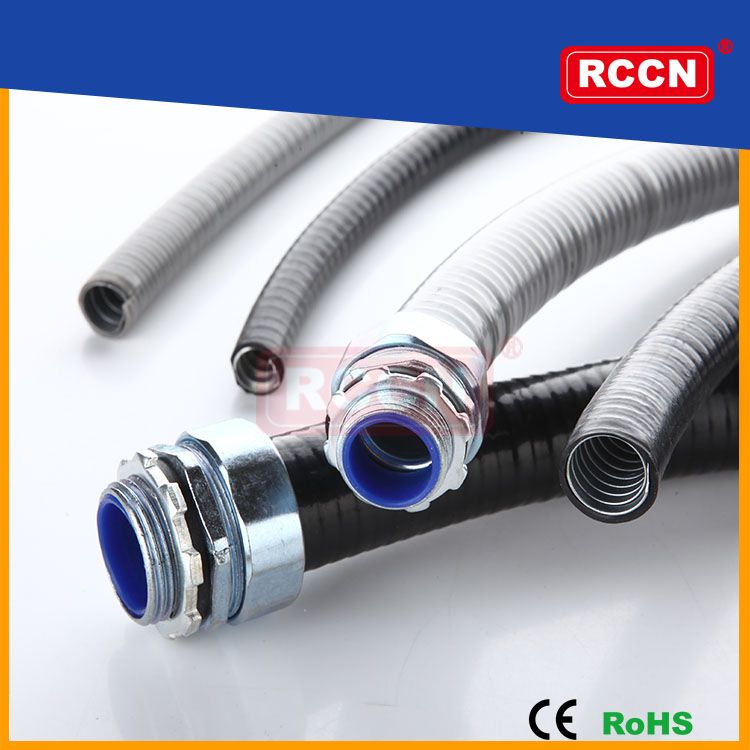

使用方法:先将电线穿入管内,再配合金属软管固定头即可.
用      途:保护电线电缆以及达到绝缘,防水,并可增进线缆弯曲美观。
用 途:保护电线电缆以及达到绝缘,防水,并可增进线缆弯曲美观。
目录页码:A75

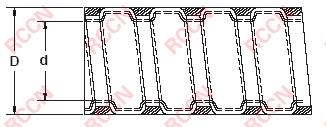

型号Item No.
规格 Trade Sizes
内径
I.D.
d

外径
O.D.
D

弯曲半径
Bending
Radius
mm±10%
配套金属头
NBG


包装
Packing
M

黑色BLACK 灰色Gray
公制 Φ
英制
MCL2-03B MCL2-03G Φ10 1/4" 10.0±0.3 15.0±0.5 50 NBG-03 50M
MCL2-04B MCL2-04G Φ13 3/8" 12.5±0.3 17.5±0.5 60 NBG-04 50M
MCL2-05B MCL2-05G Φ16 1/2" 15.5±0.3 21.2±0.5 75 NBG-05 50M
MCL2-06B MCL2-06G Φ20 3/4" 20.0±0.3 26.0±0.5 100 NBG-06 30M
MCL2-08B MCL2-08G Φ25 1" 25.0±0.3 31.5±0.5 100 NBG-08 30M
MCL2-10B MCL2-10G Φ32 1 1/4" 32.0±0.3 39.5±0.5 135 NBG-10 20M
MCL2-12B MCL2-12G Φ38 1 1/2 38.0±0.3 45.8±0.5 160 NBG-12 20M
MCL2-16B MCL2-16G Φ51 2" 51.0±0.3 60.0±0.5 190 NBG-16 10M
MCL2-20B MCL2-20G Φ64 21/2'' 62.0±1.5 75.4±1.5 310 NBG-20 10M
MCL2-24B MCL2-20G Φ75 3'' 73.0±2.0 85.2±2.0 350 NBG-24 10M
MCL2-32B MCL2-20G Φ100 4'' 100.0±3.0 110.5±3.0 410 NBG-32 10M




日成MCL2HF型无卤平包金属软管



日成MCL型金属软管

产品材质:(内层):热浸镀锌钢板及特殊绝缘处理。   (外层):FR-TPU (黑色抗紫外线,防老化)
产品认证:欧洲CE,欧洲环保RoHS
防火等级:UL94V-0,低烟无毒无卤阻阻燃
颜色种类:黑色或灰色
工作温度:-30℃到+85℃,瞬间可耐热达100℃
产品特性:1软管有极佳之防水,绝缘性,抗拉性
               2表面加TPU被覆,且TPU塑料其中添加了防火阻燃剂,并加抗UV
                 紫外线和防止老化作用之成份。
               3结构为反扣型增加抗拉强度,不容易折断或变形。
               4具超柔软与极佳弯曲性能,内部平滑构造在穿引电线时极容易。
应用领域:高铁,地铁,电梯,轮船,核电






无卤平包金属软管
规格 Trade Sizes
内径
I.D.
d

外径
O.D.
D

弯曲半径
Bending
Radius
mm±10%
配套金属头
NBG


包装
Packing
M

黑色BLACK 灰色Gray
公制 Φ
英制
MCL2-03B/HF MCL2-03G/HF Φ10 1/4" 10.0±0.3 15.0±0.5 50 NBG-03 50M
MCL2-04B/HF MCL2-04G/HF Φ13 3/8" 12.5±0.3 17.5±0.5 60 NBG-04 50M
MCL2-05B/HF MCL2-05G/HF Φ16 1/2" 15.5±0.3 21.2±0.5 75 NBG-05 50M
MCL2-06B/HF MCL2-06G/HF Φ20 3/4" 20.0±0.3 26.0±0.5 100 NBG-06 30M
MCL2-08B/HF MCL2-08G/HF Φ25 1" 25.0±0.3 31.5±0.5 100 NBG-08 30M
MCL2-10B/HF MCL2-10G/HF Φ32 1 1/4" 32.0±0.3 39.5±0.5 135 NBG-10 20M
MCL2-12B/HF MCL2-12G/HF Φ38 1 1/2 38.0±0.3 45.8±0.5 160 NBG-12 20M
MCL2-16B/HF MCL2-16G/HF Φ51 2" 51.0±0.3 60.0±0.5 190 NBG-16 10M
MCL2-20B/HF MCL2-20G/HF Φ64 21/2'' 62.0±1.5 75.4±1.5 310 NBG-20 10M
MCL2-24B/HF MCL2-20G/HF Φ75 3'' 73.0±2.0 85.2±2.0 350 NBG-24 10M
MCL2-32B/HF MCL2-20G/HF Φ100 4'' 100.0±3.0 110.5±3.0 410 NBG-32 10M
