防电磁金属电缆防水接头
    |

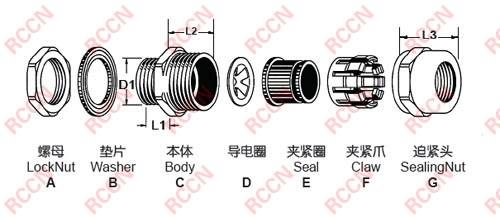

| 螺牙规格:公制螺牙(metric)。 产品材质:A.C.G部位均采用优良黄铜镀镍制成D为导电片..F采用黑色尼龙制成.B.E采用丁腈橡胶(NBR)制成。 产品认证:欧洲CE:C4M20412-4120-E-16,欧洲环保SGS:SH502072,美国.,防爆EX合格。 防火等级:F部为.94V-2。 防护等级:在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,防水达到IP68。 颜色种类:A.C.F部位为黄色.B.D.E为黑色。 工作温度:静态：-40℃到+110℃，短时间可以达到120℃ 动态：-20℃到80℃，短时间可以达到100℃。 产品特性:特殊夹紧爪与夹紧圈相扣之设计,配合迫紧头装配省时便利,夹紧电缆范围大,抗拉力特强, 可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂,加导电圈设计可防电磁干扰。 更多选择:备加长型至15MM或更长及多种范围夹紧圈.需要订购时来电咨询。 备 注:成品配A部螺母及B部分防水垫片。 |
|
螺 |
型号 Item No. |
螺牙规格 Thread |
适用电 缆外径 CableRange ￠ |
螺纹外径 Thread O.D. D1 |
机板开孔 Panel Mounting Hole |
螺纹长度 Thread Length L1 |
接合长度 Joint Length L2+L3 |
板手 Spanner size A&F |
包装 Std.Pkg. pcs |
| 公 制 螺 纹 |
MG12×1.5EMC | M12×1.5 | 3-6 | 12.5 | 12.5-12.8 | 6 | 19 | 16 | 100PCS |
| MG16×1.5EMC | M16×1.5 | 4-8 | 16 | 16-16.3 | 7 | 20 | 18 | ||
| MG18×1.5EMC | M18×1.5 | 6-10 | 18 | 18-18.3 | 8 | 22 | 20 | ||
| MG20×1.5EMC | M20×1.5 | 8-12 | 20 | 20-20.3 | 8 | 23 | 22 | ||
| MG22×1.5EMC | M22×1.5 | 10-14 | 22 | 22-22.3 | 9 | 23 | 24 | ||
| MG25×1.5EMC | M25×1.5 | 10-14 | 25 | 25-25.4 | 10 | 23 | 28 | 50PCS | |
| MG30×2.0EMC | M30×2.0 | 13-18 | 30 | 30-30.4 | 11 | 28 | 32 | ||
| MG32×1.5EMC | M32×1.5 | 15-22 | 32 | 32-32.4 | 1 | 32 | 36 | ||
| MG40×1.5EMC | M40×1.5 | 18-25 | 40 | 40-40.4 | 12 | 32 | 45 | 10PCS | |
| MG50×1.5EMC | M50×1.5 | 26-32 | 50 | 50-50.4 | 13 | 38 | 56 | ||
| MG63×1.5EMC | M63×1.5 | 37-44 | 63 | 63-63.4 | 14 | 38 | 70 | ||
| PG 德 制 螺 纹 |
PG-7EMC | PG-7 | 3-6 | 12.5 | 12.5-12.8 | 6 | 19 | 16 | 100PCS |
| PG-9 EMC | PG-9 | 4-8 | 15.2 | 15.2-15.8 | 7 | 19 | 16 | ||
| PG-11EMC | PG-11 | 6-10 | 18.6 | 18.6-18.9 | 7 | 19 | 16 | ||
| PG-13.5EMC | PG-13.5 | 8-12 | 20.4 | 20.4-20.7 | 8 | 23 | 22 | ||
| PG-16EMC | PG-16 | 10-14 | 22.5 | 22.5-22.8 | 9 | 23 | 24 | ||
| PG-21EMC | PG-21 | 13-18 | 28.3 | 28.3-28.7 | 11 | 28 | 30 | 50PCS | |
| PG-29EMC | PG-29 | 18-25 | 37.0 | 37.0-37.4 | 11 | 32 | 42 | ||
| PG-36EMC | PG-36 | 26-32 | 47.0 | 47.0-47.4 | 13 | 38 | 52 | ||
| PG-42EMC | PG-42 | 32-38 | 54.0 | 54.0-54.4 | 14 | 38 | 60 | 10PCS | |
| PG-48EMC | PG-48 | 37-44 | 59.3 | 59.3-59.7 | 14 | 38 | 64 | ||
| G 管 螺 纹 |
G 1/4EMC | G1/4" | 3-6 | 13.2 | 13.2-13.4 | 6 | 19 | 16 | 100PCS |
| G 3/8EMC | G3/8" | 4-8 | 16.5 | 16.5-17.1 | 7 | 20 | 18 | ||
| G 1/2EMC | G1/2" | 8-12 | 21.3 | 21.0-21.3 | 8 | 23 | 22 | ||
| G 3/4EMC | G3/4" | 13-18 | 26.6 | 26.5-26.6 | 11 | 28 | 30 | ||
| G 1EMC | G1" | 15-22 | 33.4 | 33.2-33.4 | 11 | 32 | 36 | 20PCS | |
| G 11/4EMC | G11/4" | 22-28 | 42.1 | 41.9-42.1 | 12 | 36 | 48 | ||
| G 11/2EMC | G11/2" | 26-32 | 47.8 | 47.8-48.0 | 13 | 38 | 52 | ||
| G 2EMC | G 2" | 37-44 | 59.6 | 59.6-60.1 | 14 | 37 | 64 | ||
| NPT 美 制 螺 纹 |
NPT 3/8"EMC | NPT 3/8" | 4-8 | 16.5 | 16.5-17.1 | 7 | 20 | 18 | 100PCS |
| NPT 1/2"EMC | NPT 1/2" | 8-12 | 21.3 | 21.0-21.3 | 8 | 23 | 22 | ||
| NPT 3/4"EMC | NPT 3/4" | 13-18 | 26.6 | 26.5-26.6 | 11 | 28 | 30 | ||
| NPT 1"EMC | NPT 1" | 15-22 | 33.4 | 33.2-33.4 | 11 | 32 | 36 | ||
| NPT 11/4"EMC | NPT 11/4" | 22-28 | 42.1 | 41.9-42.1 | 12 | 36 | 48 | 20PCS | |
| NPT 11/2"EMC | NPT 11/2" | 26-32 | 47.8 | 47.8-48.0 | 13 | 38 | 52 | ||
| NPT 2"EMC | NPT 2" | 37-44 | 59.6 | 59.6-60.1 | 14 | 37 | 64 |
