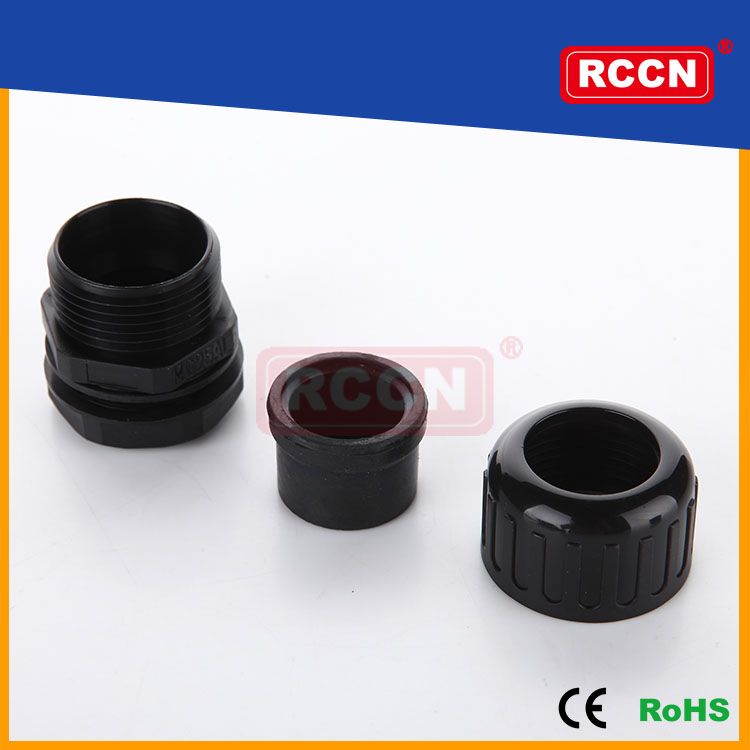

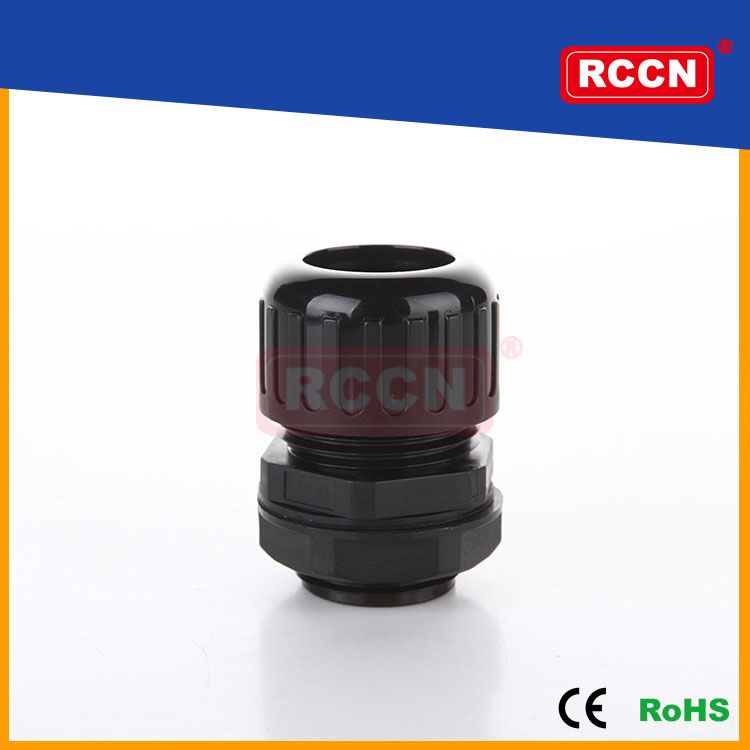

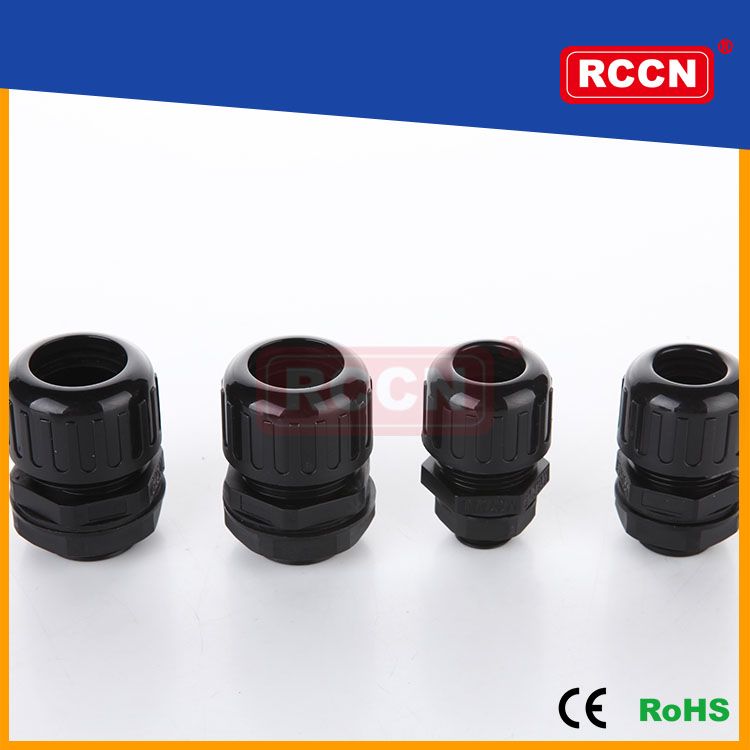

日成BGQF型快速软管防水接头

螺牙规格:公制螺牙(Metric),德制螺牙(DIN STANDARD)。
产品材质:A.C.F部位均采用环保尼龙66(NYLON66)原料制成.B.D采用耐
老化橡胶材质。
产品认证:欧洲CE,ROHS, 欧洲环保SGS。
防火等级:UL94V-2。
工作温度:-40°C至150°C。
防护等级:在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,达到IP68。
颜色种类:浅灰色、黑色,特殊颜色如灰/红/蓝均可订做。
使用方法:先将本体穿于机板,再以螺母扭紧固定,软管穿过迫紧头套进夹
紧圈到底,扭紧迫紧头将其固定。
另备灰色,例：BGQF-M12G（BG-07）
目录页码:A61

型号 Item No .	螺纹规格 Thread	对应日成软管型号 Suit to RCCN conduit item no BG	对应日成软管型号 Suit to RCCN conduit item no BG	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1
黑色Black	螺纹规格 Thread	对应日成软管型号 Suit to RCCN conduit item no BG	对应日成软管型号 Suit to RCCN conduit item no BG	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1
公制螺纹BGQF-M
BGQF-M12B(BG-07)	M12*1.5	BG-07	10.0	12	12-12.3	8.5
BGQF-M16B(BG-10)	M16*1.5	BG-10	13.0	16	16-16.3	10
BGQF-M16B(BG-12)	M16*1.5	BG-12	15.8	16	16-16.3	10
BGQF-M16B(BG-15)	M16*1.5	BG-15	18.5	16	16-16.3	10
BGQF-M20B(BG-12)	M20*1.5	BG-12	15.8	20	20-20.3	10
BGQF-M20B(BG-15)	M20*1.5	BG-15	18.5	20	20-20.3	10
BGQF-M20B(BG17)	M20*1.5	BG-17	21.2	20	20-20.3	10
BGQF-M25B(BG-23)	M25*1.5	BG-23	28.5	25	25-25.4	12
BGQF-M32B(BG-23)	M32*1.5	BG-23	28.5	32	32-32.4	12
BGQF-M32B(BG-29)	M32*1.5	BG-29	34.5	32	32-32.4	12
BGQF-M40B(BG-36)	M40*1.5	BG-36	42.5	40	40-40.4	12
BGQF-M50B(BG-48)	M50*1.5	BG-48	54.5	50	50-50.4	15
BGQF-M63B(BG-48)	M63*1.5	BG-48	54.5	63	63-63.4	20
德制螺纹BGQF-P
BGQF-PG7B(BG-07)	PG7	BG-07	10.0	12.5	12.5-12.8	10
BGQF-PG9B(BG-07)	PG9	BG-07	10.0	12.5	15.2-15.5	10
BGQF-PG9B(BG-10)	PG9	BG-10	13.0	12.5	15.2-15.5	10
BGQF-PG11B(BG-10)	PG11	BG-10	13.0	18.6	18.6-18.9	10
BGQF-PG11B(BG-12)	PG11	BG-12	15.8	15.2	18.6-18.9	10
BGQF-PG11B(BG-15.8)	PG11	BG-12	18.5	15.2	18.6-18.9	10
BGQF-PG13.5B(BG-12)	PG13.5	BG-12	15.8	20.4	20.4-20.7	10
BGQF-PG13.5B(BG-15)	PG13.5	BG-15	18.5	20.4	20.4-20.7	10
BGQF-PG16B(BG-12)	PG16	BG-12	15.8	22.5	22.5-22.8	11
BGQF-PG16B(BG-15)	PG16	BG-15	18.5	22.5	22.5-22.8	11
BGQF-PG16B(BG-17)	PG16	BG-17	21.2	22.5	22.5-22.8	11
BGQF-PG21B(BG-23)	PG21	BG-23	28.5	28.3	28.3-28.7	12.5
BGQF-PG29B(BG-29)	PG29	BG-29	34.5	37.0	37.0-37.4	13
BGQF-PG36B(BG-36)	PG36	BG-36	42.5	47.0	47.0-47.4	13
BGQF-PG48B(BG-48)	PG48	BG-48	54.5	59.3	59.3-59.7	16
