日成：产品目录 >>电缆接头金属接头 >>日成BGX型加长金属锁紧型软管防水接头

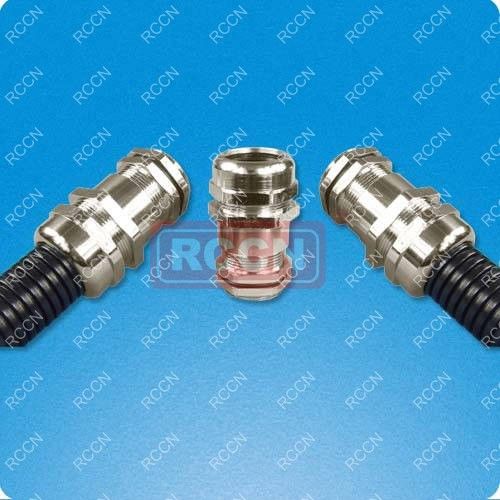

日成BGX型加长金属锁紧型软管防水接头

螺牙规格:公制螺牙(Metric).

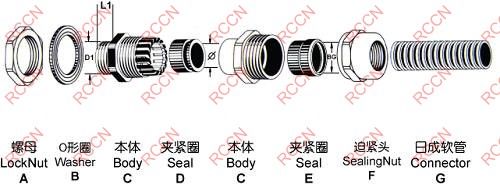

产品材质:A.C.F部位均采用锌合金镀镍制成.D采用耐油丁腈橡胶(NBR)制成,B.E采用硅橡胶制成。
产品认证:欧洲CE,欧洲环保ROHS。
防护等级:在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,达到IP68。
产品特性:配套锁紧式电缆接头,防电线松动,内锁扣和本体特殊设计,装卸只需拨插无需工具,大大缩短了安装时间夹紧电缆范围大,抗拉力特强,可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂.
说明:本系列应环境要求新开发设计,代替原日成老款BGL系列。
本品适合对环境要求较高使用：室外水下灯具,地铁机车,风能太阳能,核电,轮船,电机,高端设备等项目安装。
配合日成尼龙管使用,户外用时配合日成SCM含胶管保护更理想。
目录页码:A62-63

型号 Item No .	螺纹规格 Thread	适应电缆 Cable Range Φ	对应日成软管型号 BG	对应日成软管外径 BG	螺纹外径 Thread O.D. D1	螺纹长度 Thread Length L1	包装 Std.Pkg. pcs
公制螺牙BGX-M
BGX-M12L(BG07)	M12*1.5	3-6	BG-07	10.0	12	9	100PCS
BGX-M12L(BG10)	M12*1.5	3-6	BG-10	13.0	12	9
BGX-M16L(BG07)	M16*1.5	4-8	BG-07	10.0	16	10
BGX-M16L(BG10)	M16*1.5	4-8	BG-10	13.0	16	10
BGX-M16L(BG12)	M18*1.5	4-8	BG-12	15.8	16	10
BGX-M1LL(BG12)	M18*1.5	6-10	BG-12	15.8	18	11
BGX-M18L(BG15)	M18*1.5	6-10	BG-15	18.5	18	11
BGX-M20L(BG12)	M20*1.5	8-12	BG-12	15.8	20	11	50PCS
BGX-M20L(BG15)	M20*1.5	8-12	BG-15	18.5	20	11
BGX-M20L(BG17)	M20*1.5	8-12	BG-17	21.2	20	11
BGX-M22L(BG17)	M22*1.5	10-14	BG-17	21.2	22	11
BGX-M24L(BG17)	M24*1.5	10-14	BG-17	21.2	24	12
BGX-M25L(BG17)	M25*1.5	10-14	BG-17	21.2	25	12
BGX-M25L(BG23)	M25*1.5	10-14	BG-23	28.5	25	12
BGX-M27L(BG23)	M27*1.5	13-18	BG-23	28.5	27	13
BGX-M30L(BG23)	M30*1.5	13-18	BG-23	28.5	30	13
BGX-M30L(BG29)	M30*1.5	13-18	BG-29	34.5	30	13
BGX-M32L(BG23)	M32*1.5	15-22	BG-23	28.5	32	13
BGX-M32L(BG29)	M32*1.5	15-22	BG-29	34.5	32	13
BGX-M33L(BG23)	M33*1.5	15-22	BG-23	28.5	33	13	10PCS
BGX-M33L(BG29)	M33*1.5	15-22	BG-29	34.5	33	13
BGX-M36(BG29)	M36*1.5	18-25	BG-29	34.5	36	15
BGX-M40L(BG29)	M40*1.5	18-25	BG-29	34.5	40	15
BGX-M40L(BG36)	M40*1.5	18-25	BG-36	42.5	40	15
BGX-M50L(BG36)	M50*1.5	26-32	BG-36	42.5	50	15
BGX-M50L(BG48)	M50*1.5	26-32	BG-48	54.5	50	15
BGX-M63L(BG48)	M63*1.5	37-44	BG-48	54.5	63	15

型号 Item No .	螺纹规格Thread	适应电缆Cable Range	对应日成软管型号 BG	对应日成软管外径 BG	螺纹外径Thread O.D. D1	螺纹长度Thread Length L1	包装Std.Pkg. pcs
德制螺牙BGX-P
BGX-PG7L(BG07)	PG-7	3-6	BG-07	10.0	12.5	9	50PCS
BGX-PG9L(BG10)	PG-9	4-8	BG-10	10.0	15.2	9
BGX-PG11L(BG12)	PG-11	6-10	BG-12	15.8	18.6	10
BGX-PG13.5L(BG12)	PG-13.5	8-12	BG-12	15.8	20.4	10
BGX-PG13.5L(BG15)	PG-13.5	8-12	BG-15	18.5	20.4	10	25PCS
BGX-PG13.5L(BG17)	PG-13.5	8-12	BG-17	21.2	20.4	10
BGX-PG16L(BG17)	PG-16	10-14	BG-17	21.2	22.5	11
BGX-PG21L(BG23)	PG-21	13-18	BG-23	28.5	28.3	13
BGX-PG29L(BG29)	PG-29	18-25	BG-29	34.5	37.0	13	10PCS
BGX-PG36L(BG36)	PG-36	26-32	BG-36	42.5	47.0	15
BGX-PG48L(BG48)	PG-48	37-44	BG-48	54.5	59.3	15
管螺牙BGX-G
BGX-G1/4L(BG07)	G1/4''	3-6	BG-07	10.0	13.2	9	50PCS
BGX-G3/8L(BG10)	G3/8''	4-8	BG-10	13.0	16.5	9
BGX-G1/2(BG12)	G1/2''	8-12	BG-12	15.8	21.3	10
BGX-G1/2(BG15)	G1/2''	8-12	BG-15	18.5	21.3	10	25PCS
BGX-G1/2L(BG17)	G1/2''	8-12	BG-17	21.2	21.3	10
BGX-G3/4L(BG17)	G3/4''	13-18	BG-17	21.2	26.6	13
BGX-G1L(BG23)	G1''	15-22	BG-23	28.5	33.4	13
BGX-G1 1/4L(BG29)	G1 1/4''	22-28	BG-29	34.5	42.1	15	10PCS
BGX-G1 1/2L(BG36)	G1 1/2''	26-32	BG-36	42.5	47.8	15
BGX-G2L(BG48)	G2''	37-44	BG-48	54.5	59.6	15
美制螺牙BGX-N
BGX-NPT3/8L(BG10)	NPT3/8''	4-8	BG-10	10.0	16.5	9	50PCS
BGX-NPT1/2L(BG12)	NPT1/2''	8-12	BG-12	15.8	21.3	10	50PCS
BGX-NPT1/2L(BG15)	NPT1/2''	8-12	BG-15	18.5	21.3	10	25PCS
BGX-NPT1/2L(BG17)	NPT1/2''	8-12	BG-17	21.2	21.3	10
BGX-NPT3/4L(BG17)	NPT3/4''	13-18	BG-17	21.2	26.6	13
BGX-NPT3/4L(BG23)	NPT3/4''	13-18	BG-23	28.5	26.6	13
BGX-NPT1L(BG29)	NPT1''	15-22	BG-29	34.5	33.4	13	10PCS
