日成：产品目录 >>电缆接头金属接头 >>日成B-L型长螺纹金属防水电缆接头

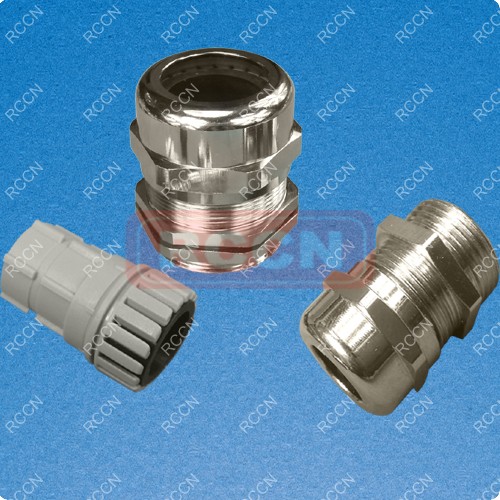

日成B-L型长螺纹金属防水电缆接头

特厚板型号例:B-M20*1.5-12/L=15
产品材质:金属:黄铜镀镍制成,夹紧爪:尼龙,橡胶:硅橡胶
螺牙规格:M/PG/NPT/G(PF) 产品认证:CE,EX,ROHS
工作温度:-50°C至150°C 防护等级:IP68
螺纹标准及开孔数据参考A24页

目录页码：A28

型号 Item No	适用电缆 Cable Range	螺纹长度 Thread Length L1	配套螺母上限板厚 +Nut Max platethick	接合长度 Joint Length L2+L3	板手 Spanner size A&F	包装 Std.Pkg. pcs
公制螺纹M
B-M12*1.5L-6.5	3-6.5	12	≤8.5	19	14/14	100PCS
B-M16*1.5L-8	4-8	12	≤8.5	20	18/18
B-M18*1.5L-10	5-10	12	≤8.5	22	20/20
B-M20*1.5L-12	6-12	12	≤8.5	23	22/22
B-M22*1.5L-14	10-14	12	≤8.5	23	24/24
B-M24*1.5L-14	10-14	12	≤8.5	23	28/24	50PCS
B-M25*1.5L-14	10-14	13	≤8.5	23	28/24
B-M25*1.5L-17	11-17	13	≤8.5	23	28/28
B-M27*1.5L-17	11-17	13	≤8.5	23	30/28
B-M27*2.0L-17	11-17	13	≤8.5	23	30/28
B-M30*2.0L-18	13-18	15	≤9.5	32	36/30
B-M32*1.5L-18	13-18	15	≤9.5	32	34/30
B-M32*1.5L-21	15-21	15	≤9.5	32	36/36
B-M33*2.0L-18	13-18	15	≤9.5	32	34/30
B-M33*2.0L-21	18-25	15	≤9.5	32	36/36
B-M36*2.0L-25	18-21	15	≤9.5	32	40/40	5PCS
B-M40*1.5L-25	18-25	15	≤9.5	32	44/40
B-M40*1.5L-28	19-28	15	≤9.5	32	44/44
B-M48*2.0L-32	22-32	15	≤9.5	32	50/50
B-M50*1.5L-32	22-32	15	≤9.5	38	54/50
B-M54*2.0L-38	30-38	15	≤9.5	38	58/58
B-M56*2.0L-38	330-38	15	≤9.5	38	58/58
B-M60*2.0L-44	34-44	18	≤12.5	38	64/64
B-M63*1.5L-44	34-44	18	≤12.5	38	68/64
B-M64*2.0L-44	34-44	18	≤12.5	45	68/64
B-M72*2.0L-55	42-52	20	≤13.5	45	81/81	1PCS
B-M75*1.5L-55	42-52	20	≤13.5	50	81/81
B-M80*2.0L-60	50-60	25	≤18.5	50	86/86
B-M88*2.0L-70	60-70	25	≤18.5	50	96/96
B-M100*2.0L-80	70-80	25	≤18.5	50	110
B-M110*2.0L-90	80-90	25	≤18.5	50	125
B-M125*2.0L-100	90-100	25	≤18.5	50	135
德制螺纹 PG
B-PG7L-6.5	3-6.5	12	≤8.5	19	14/14	100PCS
B-PG9L-8	4-8	12	≤8.5	20	18/18
B-PG11L-10	5-10	12	≤8.5	23	20/20
B-PG13.5L-12	6-12	12	≤8.5	23	22/22
B-PG16L-14	10-14	12	≤8.5	23	24/24
B-PG21L-18	13-18	13	≤9.5	23	30/30	50PCS
B-PG29L-25	18-25	13	≤9.5	32	40/40	5PCS
B-PG36L-32	22-32	15	≤9.5	32	50/50
B-PG42L-38	30-38	15	≤9.5	38	58/58
B-PG48L-44	34-44	18	≤12.5	38	64/64
美制螺纹NPT
B-NPT1/4L-6.5	3-6.5	12	≤8.5	19	14/14	100PCS
B-NPT3/8L-8	4-8	12	≤8.5	20	18/18
B-NPT1/2L-12	6-12	12	≤8.5	23	22/22
B-NPT3/4L-14	10-14	13	≤8.5	23	28/24	50PCS
B-NPT3/4L-17	11-17	13	≤8.5	23	30/28
B-NPT1L-18	13-18	15	≤9.5	32	36/30
B-NPT1L-21	15-21	15	≤9.5	32	36/36
B-NPT1-1/4L-25	18-25	15	≤9.5	32	44/40	5PCS
B-NPT1-1/4L-28	19-28	15	≤9.5	32	44/44
B-NPT1-1/2L-32	22-32	15	≤9.5	32	50/50
B-NPT2L-44	34-44	18	≤12.5	38	64/64
B-NPT2-1/2L-55	42-52	20	≤13.5	50	81/81	1PCS
B-NPT3L-70	60-70	25	≤18.5	50	96/96
B-NPT3-1/2L-80	70-80	25	≤18.5	50	110
英制螺纹G
B-G1/4L-6.5	3-6.5	12	≤8.5	19	14/14	100PCS
B-G3/8L-8	4-8	12	≤8.5	20	18/18
B-G1/2L-12	6-12	12	≤8.5	23	22/22
B-G3/4L-14	10-14	13	≤8.5	23	28/24	50PCS
B-G3/4L-17	11-17	13	≤8.5	23	30/28
B-G1L-18	13-18	15	≤9.5	32	36/30
B-G1L-21	15-21	15	≤9.5	32	36/36
B-G1-1/4L-25	18-25	15	≤9.5	32	44/40	5PCS
B-G1-1/4L-28	19-28	15	≤9.5	32	44/44
B-G1-1/2L-32	22-32	15	≤9.5	32	50/50
B-G2L-44	34-44	18	≤12.5	38	64/64
B-G2-1/2L-55	42-52	20	≤13.5	50	81/81	1PCS
B-G3L-70	60-70	25	≤18.5	50	96/96
B-G3-1/2L-80	70-80	25	≤18.5	50	110

实物锁线效果 BL-M63*1.5(40-54)
