日成:产品目录 >>电缆接头 金属接头 >>日成MGA-H型多孔电缆接头

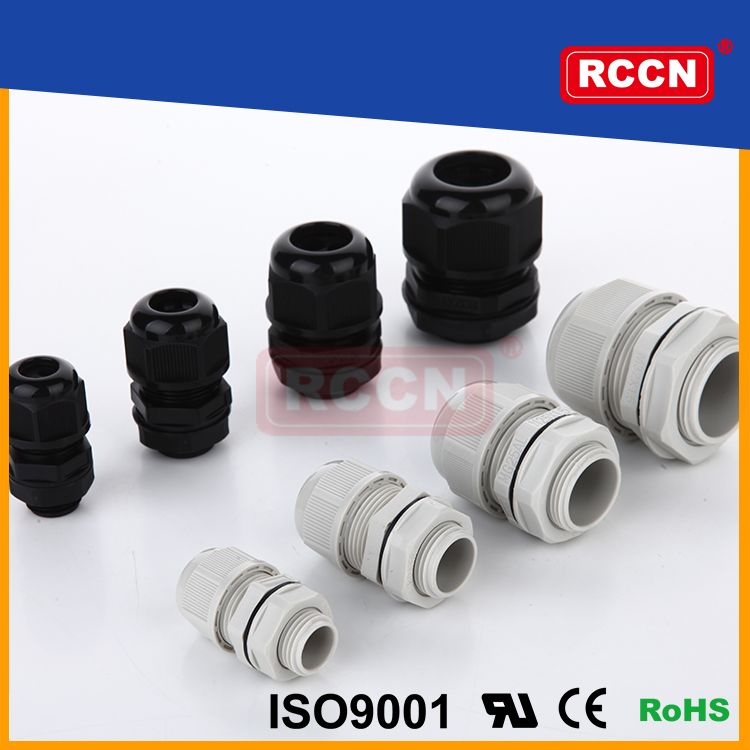

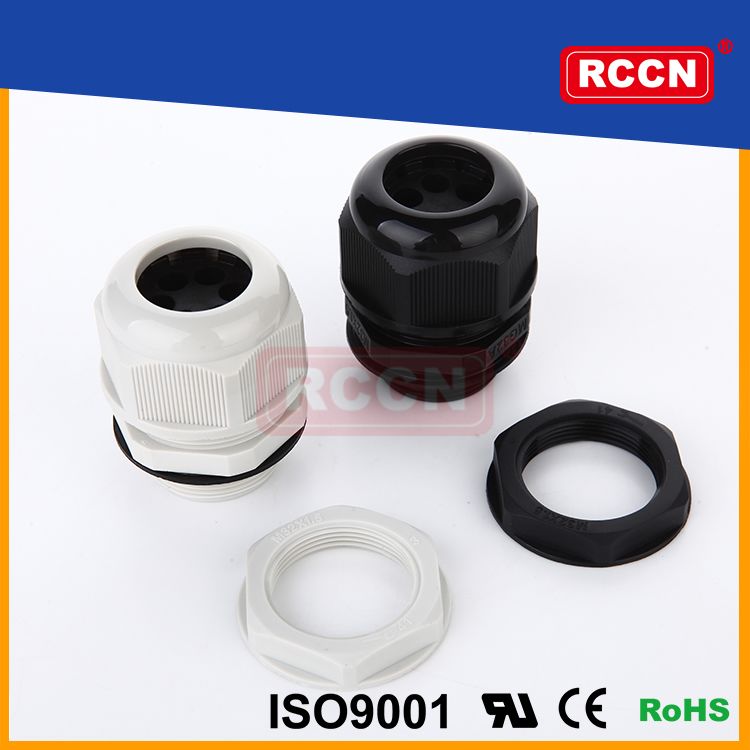

日成MGA-H型多孔电缆接头

日成MGA-H型多孔电缆接头


日成MGA-H型多孔电缆接头


日成MGA-H型多孔电缆接头
螺牙规格:公制螺牙(Metric/EN50262)。

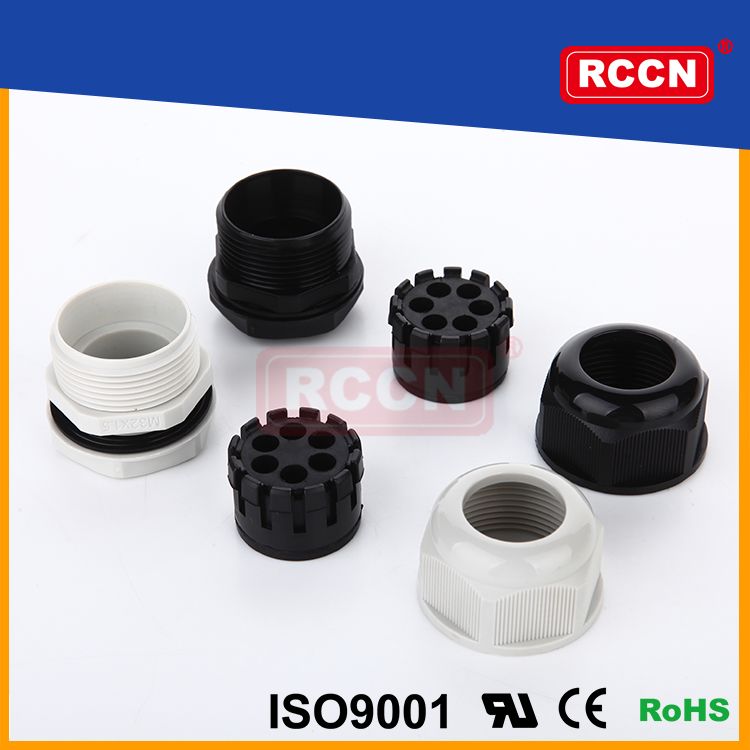

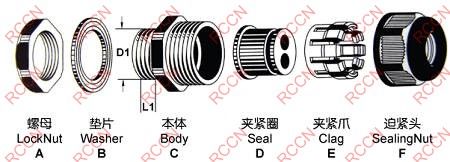

产品材质:A.C.E.F部位均采用环保尼龙66(NYLON66)原料制成.B.D采用耐老化橡胶材质。
产品认证:UL/CUL:E348185,欧洲CE 欧洲环保SGS,REACH,防爆EX认证。
防火等级:UL94V-2。
工作温度:静态-50°C至150°C。
防护等级:在规定的卡口范围内,并使用防水垫片及夹紧圈旋紧迫紧头,达到IP68。
颜色种类:浅灰色(RAL7035)、黑色(RAL9005)。
产品特性:夹紧爪与夹紧圈分体成型之设计双重橡胶防尘,水功能,配合防松迫紧头装配省时便利,夹紧电缆范围大,固定电缆抗拉力超强,气密性更完美,可沉于水下持续防水、水上防尘、户外耐老化UV过1000小时,耐化学物质与一般溶剂。
使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将其固定。
更多选择:可根据用户要求订制不同的夹紧圈孔径。
说明:*号为常备品,可按要求定制其它孔径。
目录页码:A16



2孔 3孔 4孔 5孔 6孔 7孔 扁孔

日成MGA-H型多孔电缆接头





型号 Item No

螺牙规格

Thread

适应电
缆外径
CableRange
Φ

螺纹外径Thread
O.D.
D1

机板口径
Panel
Mounting
Hole

螺纹长度Thread
Length
L1

板手
Spanner
size
A&F

黑色Black

灰白色White

2孔
*MG12A-H2-03B MG12A-H2-03G M12*1.5 1.2-3 12 12-12.3 8.5 18/19
MG16A-H2-04B MG16A-H2-04G M16*1.5 1.6-4.1 16 16-16.3 15 22/22
MG20A-H2-03B MG20A-H2-03G M20*1.5 2-3.5 20 20-20.3 15 27/27
*MG20A-H2-06B MG20A-H2-06G M20*1.5 2.5-6.1 20 20-20.3 15 27/27
MG25A-H2-05B MG25A-H2-05G M25*1.5 2-5.2 25 25-25.3 15 33/33
*MG25A-H2-08B MG25A-H2-08G M25*1.5 4.5-8.7 25 25-25.3 15 33/33
MG32A-H2-10B MG32A-H2-10G M32*1.5 5-10 32 32-32.3 15 41/42
3孔
*MG12A-H3-02B MG12A-H3-02G M12*1.5 1.2-2.6 12 12-12.3 8.5 18/19
*MG16A-H3-04B MG16A-H3-04G M16*1.5 1.6-4.2 16 16-16.3 15 22/22
MG20A-H3-03B MG20A-H3-03G M20*1.5 1.5-3.6 20 20-20.3 15 27/27
*MG20A-H3-05B MG20A-H3-05G M20*1.5 2-5.2 20 20-20.3 15 27/27
MG25A-H3-05B MG25A-H3-05G M25*1.5 2.5-5.2 25 25-25.3 15 33/33
*MG25A-H3-08B MG25A-H3-08G M25*1.5 4-8 25 25-25.3 15 33/33
*MG32A-H3-10B MG32A-H3-10G M32*1.5 5-10 32 32-32.3 15 41/42
4孔
*MG12A-H4-02B MG12A-H4-02G M12*1.5 1.2-2.3 12 12-12.3 8.5 18/19
MG16A-H4-03B MG16A-H4-03G M16*1.5 1.2-3.4 16 16-16.3 15 22/22
MG20A-H4-03B MG20A-H4-03G M20*1.5 1.5-3.6 20 20-20.3 15 27/27
*MG20A-H4-04B MG20A-H4-04G M20*1.5 2-4.8 20 20-20.3 15 27/27
MG25A-H4-05B MG25A-H4-05G M25*1.5 2-5.2 25 25-25.3 15 33/33
*MG25A-H4-07B MG25A-H4-07G M25*1.5 3.5-7.3 25 25-25.3 15 33/33
*MG32A-H4-09B MG32A-H4-09G M32*1.5 4.5-9 32 32-32.3 15 41/42
5孔
MG16A-H5-02B MG16A-H5-02G M16*1.5 1.2-2.5 16 16-16.3 15 22/22
MG20A-H5-03B MG20A-H5-03G M20*1.5 1.2-3.1 20 20-20.3 15 27/27
MG20A-H5-04B MG20A-H5-04G M20*1.5 2-4.1 20 20-20.3 15 27/27
MG25A-H5-03B MG25A-H5-03G M25*1.5 1.5-3.6 25 25-25.3 15 33/33
MG25A-H5-06B MG25A-H5-06G M25*1.5 3-6 25 25-25.3 15 33/33
*MG32A-H5-08B MG32A-H5-08G M32*1.5 4-8 32 32-32.3 15 41/42
6孔
MG16A-H6-02B MG16A-H6-02G M16*1.5 1-2.1 16 16-16.3 15 22/22
MG20A-H6-03B MG20A-H6-03G M20*1.5 1.2-3 20 20-20.3 15 27/27
MG25A-H6-03B MG25A-H6-03G M25*1.5 1.5-3.5 25 25-25.3 15 33/33
*MG25A-H6-05B MG25A-H6-05G M25*1.5 2.4-5.2 25 25-25.3 15 33/33
*MG32A-H6-07B MG32A-H6-07G M32*1.5 3.5-7 32 32-32.3 15 41/42
7孔
MG20A-H7-03B MG20A-H7-03G M20*1.5 1.2-3 20 20-20.3 15 27/27
*MG25A-H7-03B MG25A-H7-03G M25*1.5 1.5-3 25 25-25.3 15 33/33
MG32A-H7-06B MG32A-H7-06G M32*1.5 3-6 32 32-32.3 15 41/42
8孔
MG20A-H8-02B MG20A-H8-02G M20*1.5 1.2-2.5 20 20-20.3 15 27/27
*MG25A-H8-03B MG25A-H8-03G M25*1.5 1.5-3 25 25-25.3 15 33/33
扁孔
MG16A-0610B MG16A-0610G M16*1.5 6*10 16 16-16.3 15 22/22
MG20A-0714B MG20A-0714G M20*1.5 7*14 20 20-20.3 15 27/27
*MG25A-0714B MG25A-0714G M25*1.5 7*14 25 25-25.3 15 33/33
*MG32A-0822B MG32A-0822G M32*1.5 8*22 32 32-32.3 15 41/42
MG40A-5529B MG40A-5529G M40*1.5 5.5*29 40 40-40.3 20 41/42
