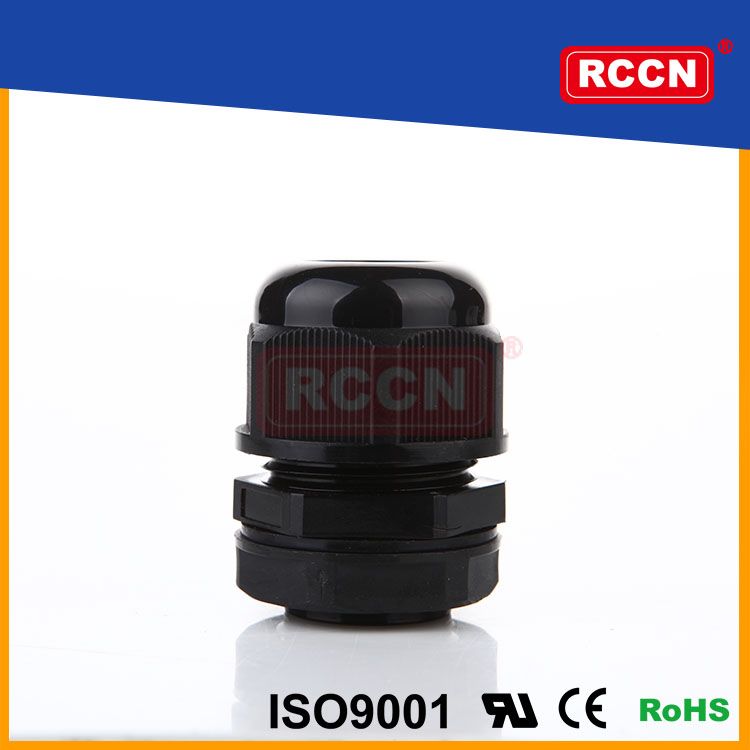

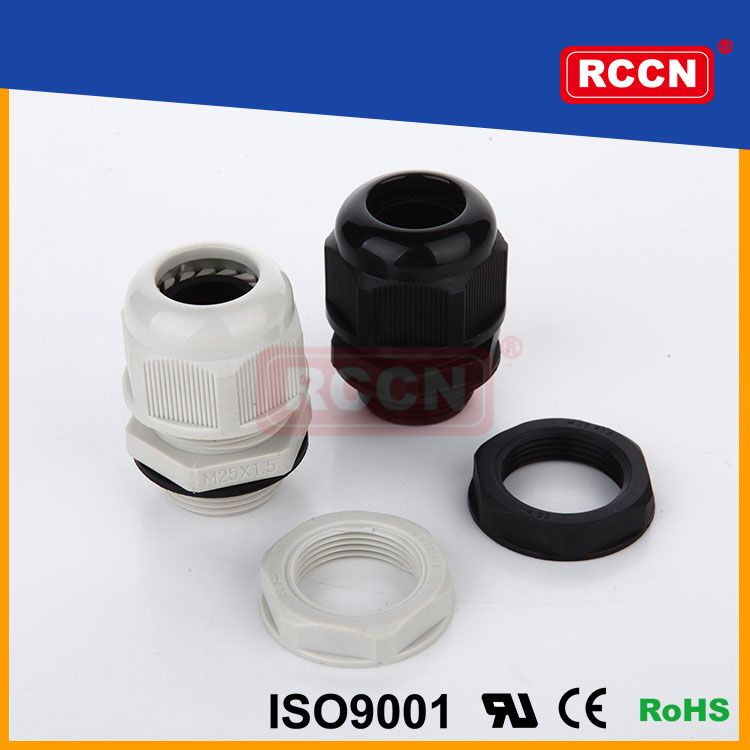

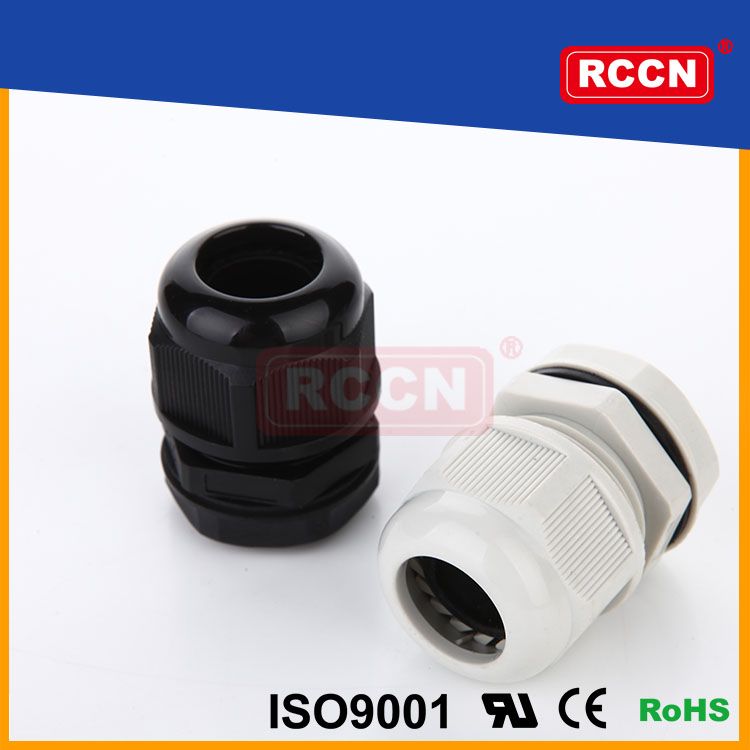

日成MGB型公制电缆接头

螺牙规格:公制螺牙(Metric)。
产品材质:A.C.E.F部位均采用环保尼龙66(NYLON66)原料制成.B.D采用耐老化橡胶材质。
产品认证:UL/CUL:E348185,欧洲CE, 欧洲环保SGS,REACH,REACH,防爆EX认证。
防火等级:UL94V-2。
工作温度:静态-50°C至150°C。
防护等级:在规定的卡口范围内,并使用防水垫片及夹紧圈旋紧迫紧头,达到IP68。
颜色种类:浅灰色(RAL7035)、黑色(RAL9005)。
产品特性:夹紧爪与夹紧圈一体成型之设计,配合防松迫紧头装配省时便利,夹紧电缆范围大,固定电缆抗拉力超强,气密性更完美,可沉于水下持续防水、水上防尘、户外耐老化UV过1000小时，耐化学物质与一般溶剂。
使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将其固定。
更多选择:可根据用户要求订制不同的夹紧圈孔径。
目录页码:A8

型号 Item No.		螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板口径 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F	包装 Std.Pkg Pcs
黑色 Black	灰白色 White	螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板口径 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F	包装 Std.Pkg Pcs
MGB10-06B	MGB10-06G	M10*1.5	2-6	10	10-10.3	8.5	18/19	100PCS
MGB12S-06B	MGB12S-06G	M12*1.5	2-6	12	12-12.3	8.5	18/19	50PCS
MGB12-07B	MGB12-07G	M12*1.5	3-8	12	12-12.3	8.5	18/19
MGB16S-08B	MGB16S-08G	M16*1.5	3-8	16	16-16.3	10	22/20
MGB16-10B	MGB16-10G	M16*1.5	4-10	16	16-16.3	10	22/22
MGB18-10B	MGB18-10G	M18*1.5	5-10	18	18-18.3	10	24/22
MGB20S-12B	MGB20S-12G	M20*1.5	5-12.5	20	20-20.3	11	33/25
MGB20-14B	MGB20-14G	M20*1.5	8.5-14	20	20-20.3	11	33/27
MGB25-18B	MGB25-18G	M25*1.5	12.5-18	25	25-25.3	11.5	33/33
MGB32-25B	MGB32-25G	M32*1.5	17-25	32	32-32.3	15	41/42	20PCS
MGB36-25B	MGB36-25G	M36*1.5	17-25	36	36-36.3	12	45/42
MGB40-32B	MGB40-32G	M40*1.5	23-32	40	40-40.3	15	50/52
MGB50-40B	MGB50-40G	M50*1.5	30-41	50	50-50.3	15	62/62	10PCS
MGB63-46B	MGB63-46G	M63*1.5	35-46	63	63-63.3	18	75/65	10PCS
MGB12SL-06B	MGB12SL-06G	M12*1.5	2-6	12	12-12.3	15	18/19	50PCS
MGB12L-07B	MGB12L-07G	M12*1.5	3-8	12	12-12.3	15	18/19
MGB16SL-08B	MGB16SL-08G	M16*1.5	3-8	16	16-16.3	15	22/20
MGB16L-10B	MGB16L-10G	M16*1.5	4-10	16	16-16.3	15	22/22
MGB18L-10B	MGB18L-10G	M18*1.5	5-10	18	18-18.3	15	24/22
MGB20L-14B	MGB20L-14G	M20*1.5	8.5-14	20	20-20.3	15	33/27
MGB25L-18B	MGB25L-18G	M25*1.5	12.5-18	25	25-25.3	15	33/33

MGB双孔型号

双孔型号	型号 Item No		螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板口径 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F	包装 Std.Pkg Pcs
双孔型号	黑色 Black	灰白色 White	螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板口径 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F	包装 Std.Pkg Pcs
2孔	MGB16-H2-04B	MGB16-H2-04G	M16*1.5	3-4.1	16	16-16.3	15	22/22	50PCS
	MGB20-H2-06B	MGB20-H2-06G	M20*1.5	4.3-6.1	20	20-20.3	15	27/27
	MGB25-H2-09B	MGB25-H2-09G	M25*1.5	6.4-8.7	25	25-25.3	15	33/33
	PGB9-H2-04B	PGB9-H2-04G	PG9	3-4.1	15.2	15.2-15.8	8.2	22/19
	PGB13.5-H2-06B	PGB13.5-H2-06G	PG13.5	4.3-6.1	20.4	20.4-20.7	10	27/24
	PGB16-H2-09	PGB16-H2-09G	PG16	6.4-8.7	22.5	22.5-22.8	10.8	30/27
