日成：产品目录 >>电缆接头 金属接头 >>日成A-EMV防电磁金属接头

日成A-EMV防电磁金属接头


日成A-EMV防电磁金属接头



日成A-EMV防电磁金属接头


日成A-EMV防电磁金属接头
 日成A-EMV防电磁金属接头

日成A-EMV防电磁金属接头

螺牙规格:公制螺牙(Metric)。

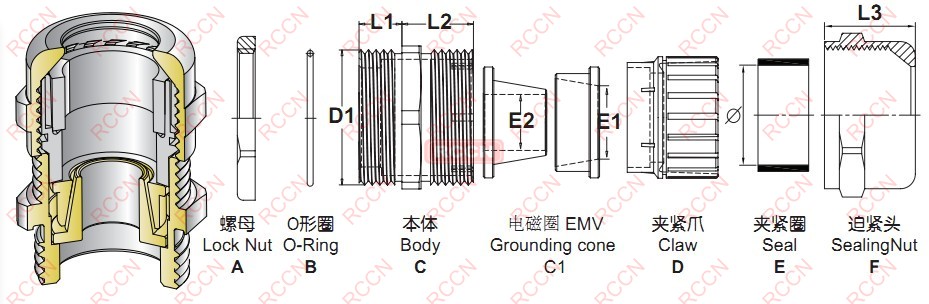

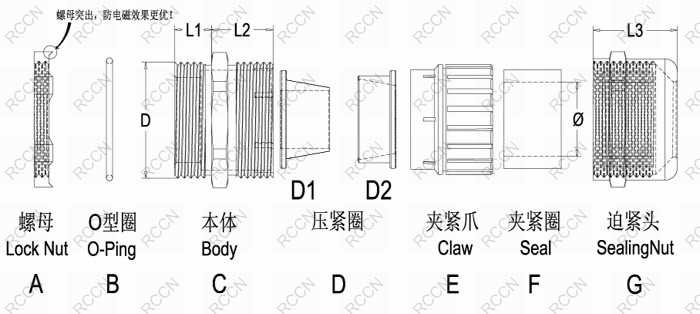

产品材质:A.C.D.G部位均采用黄铜镀镍制成.E采用PA制成.B.F采用耐老化硅橡胶制成。
产品认证:欧洲CE,防爆EX认证。
工作温度:静态-50°C至150°C
防护等级:在规定的卡口范围内,并使用防水O形圈及夹紧圈旋紧迫紧头,达到IP68。
产品特性:特殊夹紧爪与夹紧圈凹凸相扣之设计,配合迫紧头装配省时便利,夹紧电缆范围大,抗拉力特强, 可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶 剂。应用于电缆出线端的固定保护及密封防尘水。
说       明:本系列特适合要求较高环境使用，金属件和橡胶均加厚型设计,高强度。

默认配螺母是平面螺母。如要防电磁螺母需另购

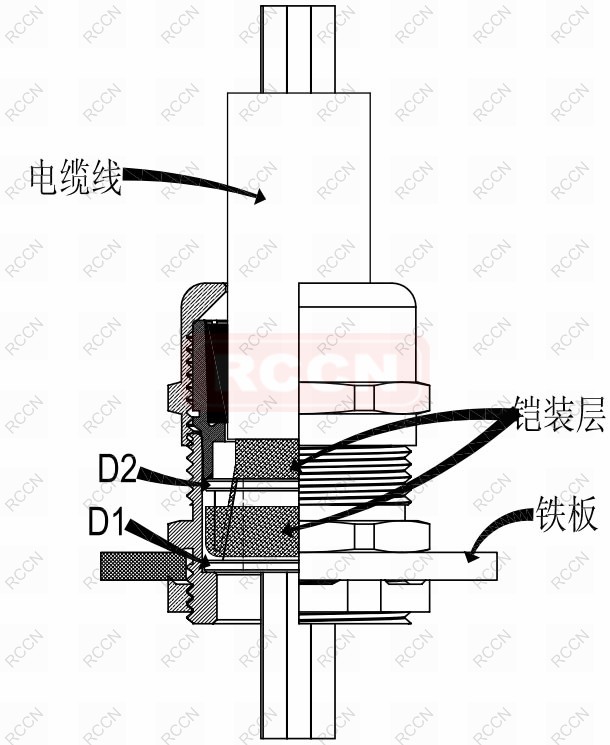

EMV防电磁 双铜圈结构设计
目录页码：30页



型号
Item No



 适用电缆
Cable
Range
 		 螺纹长度
Thread
Length
L1

适用范围
Screen Cone
E1/E2


接合长度
Joint
Length
L2+L3

板手
Spanner
size
A&F

包装
Std.Pkg.
pcs

公制螺纹M
A-M10*1.5EMV-6.5 3-6.5 6 ≤2.5 19 14/14 100PCS
A-M12*1.5EMV-6.5 3-6.5 6 ≤2.5 19 14/14
A-M14*1.5EMV-6.5 3-6.5 6 ≤2.5 19 18/14
A-M14*1.5EMV-8 4-8 7 ≤3.5 19 18/18
A-M16*1.5EMV-8 4-8 7 ≤3.5 20 18/18
A-M16*1.5EMV-10 5-10 7 ≤3.5 22 20/20
A-M18*1.5EMV-10 5-10 7 ≤3.5 22 20/20
A-M18*1.5EMV-12 6-12 7 ≤3.5 23 22/22
A-M20*1.5EMV-12 6-12 8 ≤4.5 23 22/22
A-M20*1.5EMV-14 10-14 8 ≤4.5 23 24/24
A-M22*1.5EMV-12 6-12 8 ≤4.5 23 24/22
A-M22*1.5EMV-14 10-14 8 ≤4.5 23 24/24
A-M24*1.5EMV-14 10-14 8 ≤4.5 23 28/24 50PCS
A-M25*1.5EMV-14 10-14 9 ≤4.5 23 28/24
A-M25*1.5EMV-17 11-17 9 ≤4.5 23 28/28
A-M25*1.5EMV-18 13-18 9 ≤4.5 23 30/30
A-M27*1.5EMV-17 11-17 9 ≤4.5 23 30/28
A-M27*2.0EMV-17 11-17 9 ≤4.5 23 30/28
A-M27*1.5EMV-18 13-18 9 ≤4.5 23 30/30
A-M27*2.0EMV-18 13-18 9 ≤5.5 23 30/30
A-M30*2.0EMV-18 13-18 11 ≤5.5 32 36/30
A-M30*2.0EMV-21 15-21 11 ≤5.5 32 36/36
A-M30*2.0EMV-25 18-25 11 ≤5.5 32 40/40
A-M32*1.5EMV-18 13-18 11 ≤5.5 32 34/30
A-M32*1.5EMV-21 15-21 11 ≤5.5 32 36/36
A-M32*1.5EMV-25 18-25 11 ≤5.5 32 40/40
A-M33*2.0EMV-18 13-18 11 ≤5.5 32 34/30
A-M33*2.0EMV-21 18-25 11 ≤5.5 32 36/36
A-M33*2.0EMV-25 15-21 11 ≤5.5 32 40/40
A-M36*2.0EMV-25 18-21 11 ≤5.5 32 40/40 5PCS
A-M36*2.0EMV-28 19-28 11 ≤5.5 32 44/44
A-M40*1.5EMV-25 18-25 11 ≤5.5 32 44/40
A-M40*1.5EMV-28 19-28 11 ≤5.5 32 44/44
A-M40*1.5EMV-32 22-32 11 ≤5.5 32 50/50
A-M42*2.0EMV-32 22-32 11 ≤5.5 32 50/50
A-M48*2.0EMV-32 22-32 11 ≤5.5 32 50/50
A-M48*2.0EMV-38 30-38 11 ≤5.5 38 58/58
A-M50*1.5EMV-32 22-32 11 ≤5.5 38 54/50
A-M50*1.5EMV-38 30-38 11 ≤5.5 38 58/58
A-M54*2.0EMV-38 30-38 11 ≤5.5 38 58/58
A-M56*2.0EMV-38 330-38 11 ≤5.5 38 58/58
A-M60*2.0EMV-44 34-44 14 ≤8.5 38 64/64
A-M63*1.5EMV-44 34-44 14 ≤8.5 38 68/64
A-M64*2.0EMV-44 34-44 14 ≤8.5 45 68/64
A-M72*2.0EMV-55 42-52 15 ≤9.5 45 81/81 1PCS
A-M75*1.5EMV-55 42-52 15 ≤9.5 50 81/81
A-M80*2.0EMV-60 50-60 20 ≤13.5 50 86/86
A-M88*2.0EMV-70 60-70 20 ≤13.5 50 96/96
A-M100*2.0EMV-80 70-80 20 ≤13.5 50 110
A-M110-2.0-90 80-90 20 ≤13.5 50 125
A-M125*2.0EMV-100 90-100 20 ≤13.5 50 135
德制螺纹 PG
A-PG7EMV-6.5 3-6.5 6 ≤2.5 19 14/14 100PCS
A-PG9EMV-8 4-8 7 ≤3.5 20 18/18
A-PG9EMV-10 5-10 7 ≤3.5 22 20/20
A-PG11EMV-10 5-10 7 ≤3.5 23 20/20
A-PG11EMV-12 6-12 7 ≤3.5 23 22/22
A-PG13.5EMV-12 6-12 8 ≤4.5 23 22/22
A-PG13.5EMV-14 10-14 8 ≤4.5 23 24/24
A-PG16EMV-14 10-14 9 ≤4.5 23 24/24
A-PG16EMV-17 11-17 9 ≤4.5 23 28/28 50PCS
A-PG21EMV-18 13-18 9 ≤5.5 23 30/30
A-PG21EMV-21 15-21 11 ≤5.5 32 36/36
A-PG29EMV-25 18-25 11 ≤5.5 32 40/40 5PCS
A-PG29EMV-28 19-28 11 ≤5.5 32 44/44
A-PG36EMV-32 22-32 11 ≤5.5 32 50/50
A-PG36EMV-38 30-38 11 ≤5.5 32 58/58
A-PG42EMV-38 30-38 11 ≤5.5 38 58/58
A-PG48EMV-44 34-44 14 ≤8.5 38 64/64
美制螺纹NPT
A-NPT1/4EMV-6.5 3-6.5 6 ≤2.5 19 14/14 100PCS
A-NPT3/8EMV-8 4-8 7 ≤3.5 20 18/18
A-NPT3/8EMV-10 5-10 7 ≤3.5 22 20/20
A-NPT1/2EMV-12 6-12 8 ≤4.5 23 22/22
A-NPT1/2EMV-14 10-14 8 ≤4.5 23 24/24
A-NPT3/4EMV-14 10-14 9 ≤4.5 23 28/24 50PCS
A-NPT3/4EMV-17 11-17 9 ≤4.5 23 30/28
A-NPT3/4EMV-18 13-18 9 ≤4.5 23 30/30
A-NPT1EMV-18 13-18 11 ≤5.5 32 36/30
A-NPT1EMV-21 15-21 11 ≤5.5 32 36/36
A-NPT1EMV-25 18-25 11 ≤5.5 32 40/40
A-NPT1-1/4EMV-25 18-25 11 ≤5.5 32 44/40 5PCS
A-NPT1-1/4EMV-28 19-28 11 ≤5.5 32 44/44
A-NPT1-1/4EMV-32 22-32 11 ≤5.5 32 50/50
A-NPT1-1/2EMV-32 22-32 11 ≤5.5 32 50/50
A-NPT1-1/2EMV-38 30-38 11 ≤5.5 32 58/58
A-NPT2EMV-44 34-44 14 ≤8.5 38 64/64
A-NPT2-1/2EMV-55 42-52 15 ≤9.5 50 81/81 1PCS
A-NPT3EMV-70 60-70 20 ≤13.5 50 96/96
A-NPT3-1/2EMV-80 70-80 20 ≤13.5 50 110
英制螺纹G
A-G1/4EMV-6.5 3-6.5 6 ≤2.5 19 14/14 100PCS
A-G3/8EMV-8 4-8 7 ≤3.5 20 18/18
A-G3/8EMV-10 5-10 7 ≤3.5 22 18/18
A-G1/2EMV-12 6-12 8 ≤4.5 23 22/22
A-G1/2EMV-14 10-14 8 ≤4.5 23 24/24
A-G3/4EMV-14 10-14 9 ≤4.5 23 28/24 50PCS
A-G3/4EMV-17 11-17 9 ≤4.5 23 30/28
A-G3/4EMV-18 13-18 9 ≤4.5 23 30/30
A-G1EMV-18 13-18 11 ≤5.5 32 36/30
A-G1EMV-21 15-21 11 ≤5.5 32 36/36
A-G1EMV-25 18-25 11 ≤5.5 32 40/40
A-G1-1/4EMV-25 18-25 11 ≤5.5 32 44/40 5PCS
A-G1-1/4EMV-28 19-28 11 ≤5.5 32 44/44
A-G1-1/4EMV-32 22-32 11 ≤5.5 32 50/50
A-G1-1/2EMV-32 22-32 11 ≤5.5 32 50/50
A-G1-1/2EMV-38 30-38 11 ≤5.5 32 58/58
A-G2EMV-44 34-44 14 ≤8.5 38 64/64
A-G2-1/2EMV-55 42-52 15 ≤9.5 50 81/81 1PCS
A-G3EMV-70 60-70 20 ≤13.5 50 96/96
A-G3-1/2EMV-80 70-80 20 ≤13.5 50 110
