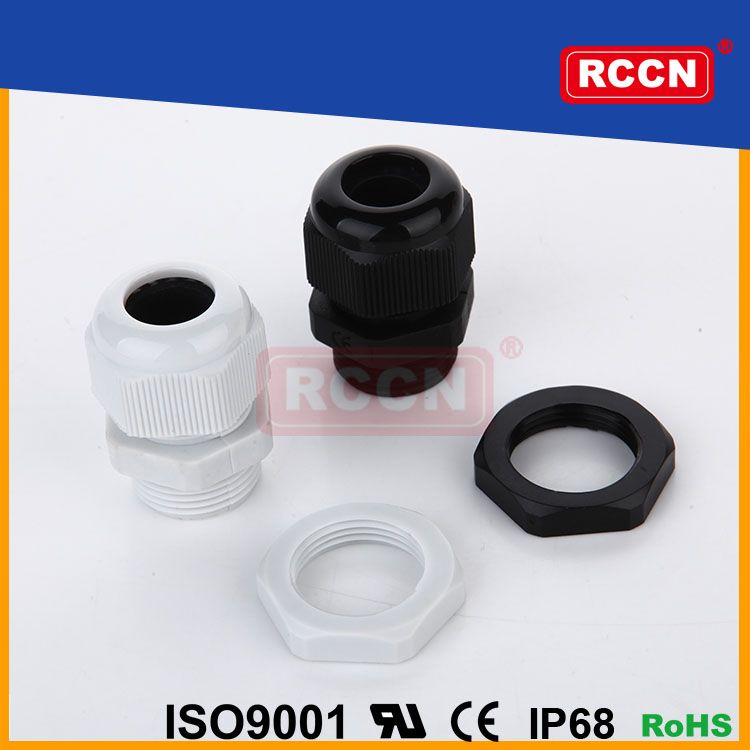

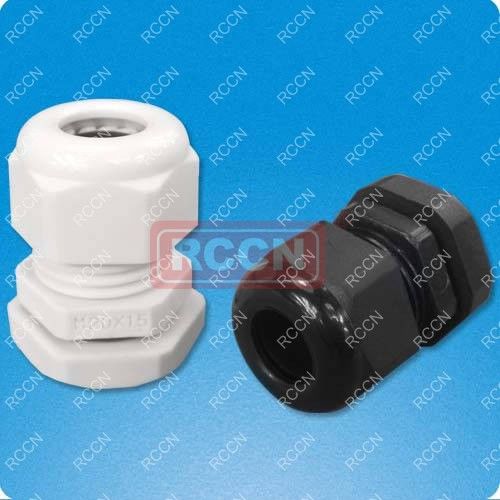

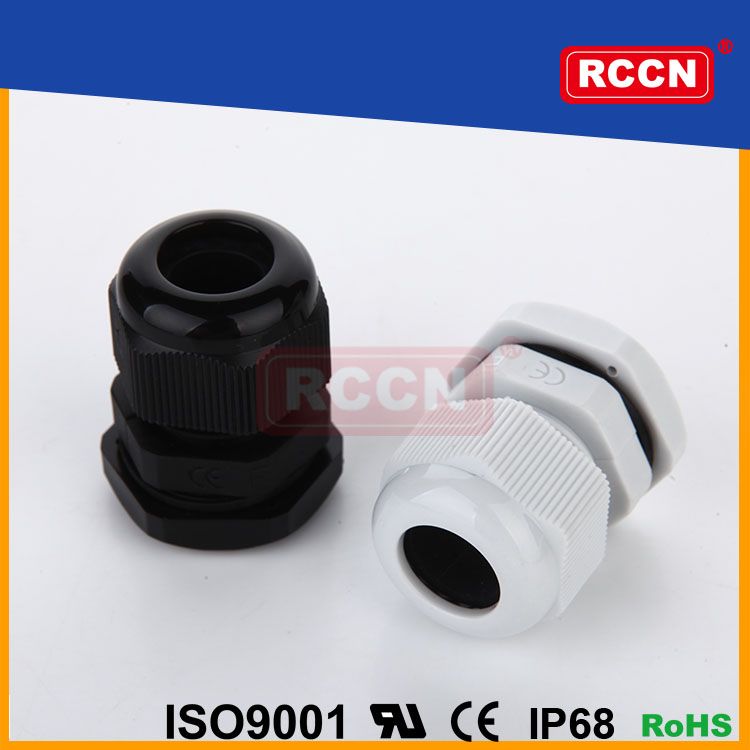

日成P-M型公制电缆接头

螺牙规格:公制螺牙(Metric/EN50262)。

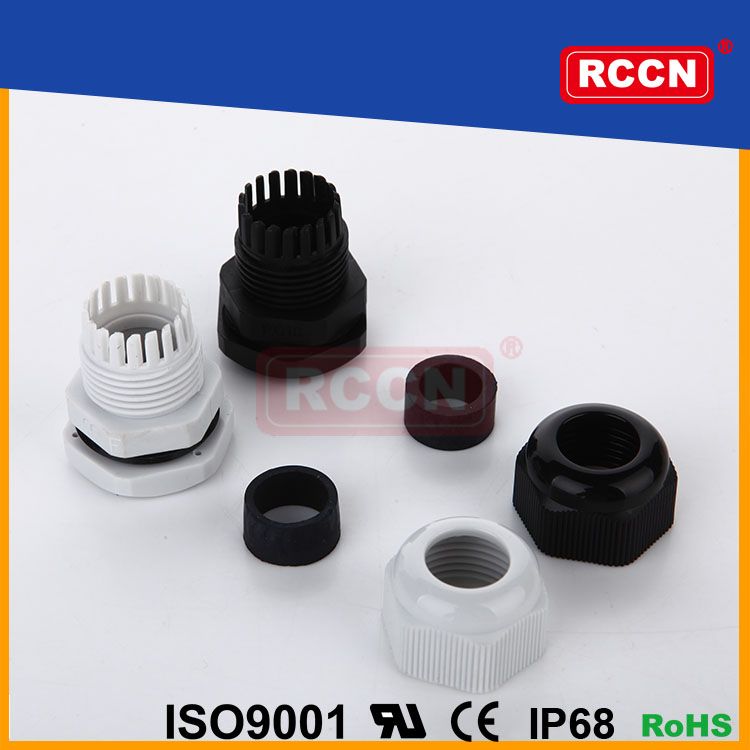

产品材质:A.C.D.F部位均采用环保尼龙66(NYLON66)原料制成B,E采用耐油丁腈橡胶制成。
产品认证:欧洲CE 欧洲环保SGS,REACH。
防火等级:UL94V-2。
防护等级:在规定的卡口范围内,并使用防水垫片及夹紧圈旋紧迫紧头,达到IP67。
颜色种类:灰白色、黑色。
使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将其固定。
工作温度:静态-40°C至85°C。
产品特性:夹紧爪与夹紧圈一体成型之设计,配合迫紧头装配省时便利,夹紧电缆范围大,抗拉
               力强,可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂。应用于电缆出
               线端的固定保护及密封防尘水。
更多选择:加长型螺纹适用于厚机板。
备       注:本品深灰色交期需确认,默认配平垫片,O形圈为选购品

目录页码:A20

型号 Item No			螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	螺纹长度 Thread Length L1	板手 Spanner size F	包装 Std.Pkg Pcs
灰白色 White	黑色 Black	深灰色 Gray	螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	螺纹长度 Thread Length L1	板手 Spanner size F	包装 Std.Pkg Pcs
标准螺纹								100PCS
P-M12W	P-M12B	P-M12G	M12*1.5	3-6.5	12	8	15
P-M16W	P-M16B	P-M16G	M16*1.5	4-8	16	8	19
P-M16DW	P-M16DB	P-M16DG	M16*1.5	5-10	16	8	22
P-M18W	P-M18B	P-M18G	M18*1.5	5-10	18	8	22
P-M20W	P-M20B	P-M20G	M20*1.5	6-12	20	9	24
P-M20DW	P-M20DB	P-M20DG	M20*1.5	10-14	20	9	27	50PCS
P-M22W	P-M22B	P-M22G	M22*1.5	10-14	22	10	27
P-M24W	P-M24B	P-M24G	M24*1.5	10-14	24	10	27
P-M25W	P-M25B	P-M25G	M25*1.5	13-18	25	11	33
P-M27W	P-M27B	P-M27G	M27*2.0	13-18	27	11	33
P-M30W	P-M30B	P-M30G	M30*2.0	13-18	30	11	33
P-M32W	P-M32B	P-M32G	M32*1.5	18-25	32	11	42	25PCS
P-M33W	P-M33B	P-M33G	M33*2.0	18-25	33	11	42
P-M36W	P-M36B	P-M36G	M36*2.0	18-25	36	11	42
P-M40W	P-M40B	P-M40G	M40*1.5	22-32	40	13	52	10PCS
P-M42W	P-M42B	P-M42G	M42*2.0	22-32	42	13	52
P-M48W	P-M48B	P-M48G	M48*2.0	22-32	48	13	52
P-M50W	P-M50B	P-M50G	M50*1.5	32-38	50	14	60
P-M56W	P-M56B	P-M56G	M56*2.0	32-38	56	14	60
P-M60W	P-M60B	P-M60G	M60*1.5	37-44	60	15	65
P-M63W	P-M63B	P-M63G	M63*1.5	37-44	63	15	65
P-M64W	P-M64B	P-M64G	M64*2.0	37-44	64	15	65
长螺纹								100PCS
P-M12LW	P-M12LB	P-M12LG	M12*1.5	3-6.5	12	15	15
P-M16LW	P-M16LB	P-M16LG	M16*1.5	4-8	16	15	19
P-M18LW	P-M18LB	P-M18LG	M18*1.5	5-10	18	15	22
P-M20LW	P-M20LB	P-M20LG	M20*1.5	6-12	20	14	24
P-M22LW	P-M22LB	P-M22LG	M22*1.5	10-14	22	15	27
P-M25LW	P-M25LB	P-M25LG	M25*1.5	13-18	25	15	33	50PCS
P-M27LW	P-M27LB	P-M27LG	M27*2.0	13-18	27	15	33
P-M32LW	P-M32LB	P-M32LG	M32*1.5	18-25	32	15	42
P-M36LW	P-M36LB	P-M36LG	M36*2.0	18-25	32	15	42
