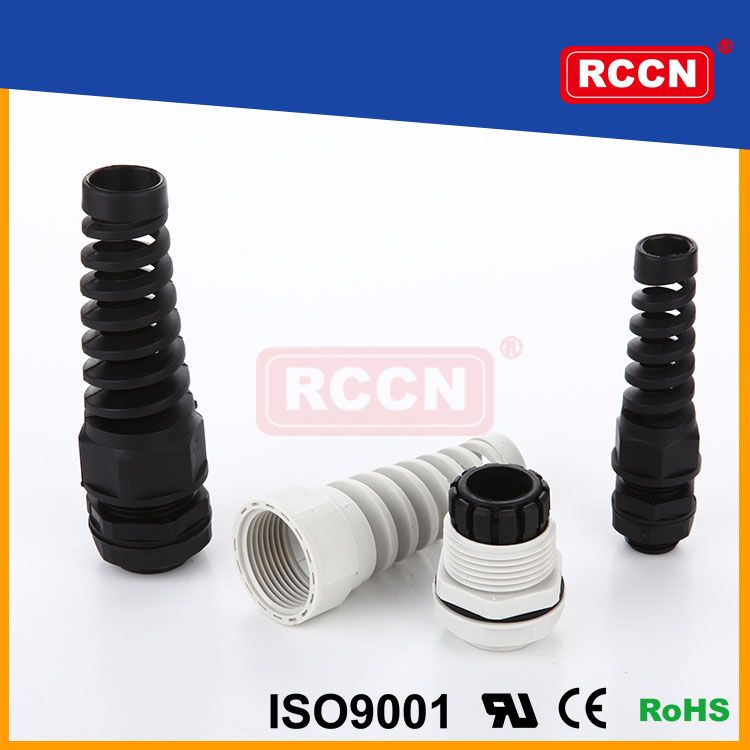

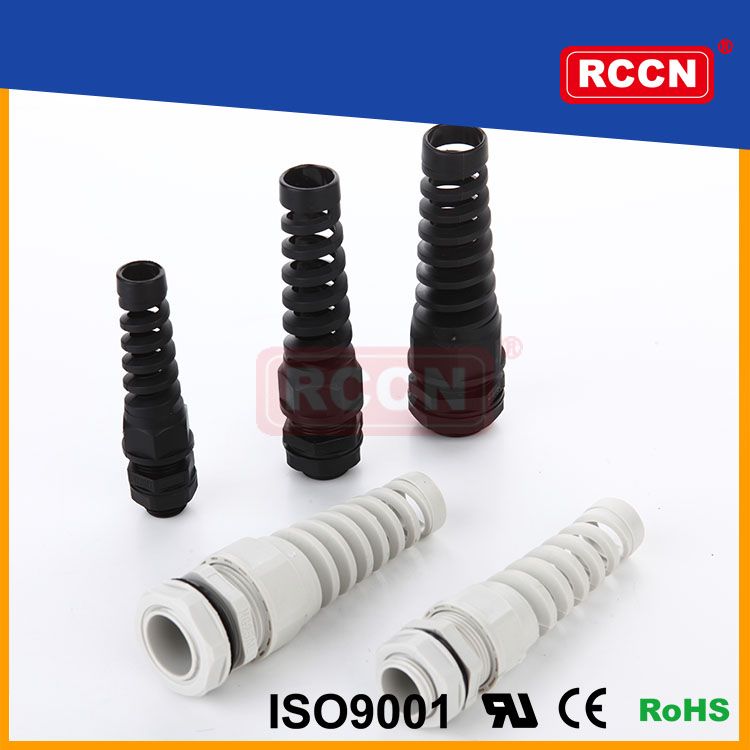

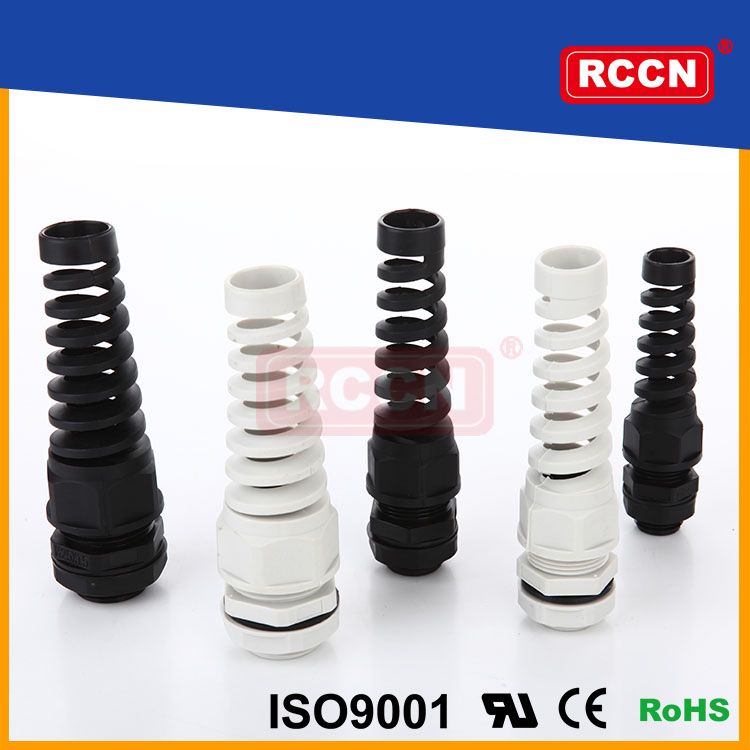

日成SRH型耐扭电缆接头

螺牙规格:公制螺牙(metric/EN50262), 德制螺牙(DIN PG) ,美制螺牙(NPT)。
产品材质:A.C.D.F部位均采用环保尼龙66(NYLON66)原料制成.B,E硅橡胶制成。
产品认证:欧洲CE 欧洲环保SGS,REACH。
防火等级:UL94V-2。
工作温度:静态-50°C至200°C。
颜色种类:灰白色、黑色。
防护等级:在规定的卡口范围内,并使用防水垫片及夹紧圈旋紧迫紧头,达到IP68。
使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将其固定。
产品特性:本产品迫紧头为螺旋式结构，用于手控或移动设备防电缆过度弯曲损坏电缆设计用。
应用于电缆出线端的固定保护及密封防尘水。
更多选择:加长型螺纹适用于厚机板,另备多种范围夹紧圈。
备注:本品适合使用环境和温度有较高要求使用。备注:成品带B部分防水垫片。
目录页码:A19

螺纹长度	型号 Item No		螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1	接合长度 Joint Length L2+L3	板手 Spanner size A&F	包装 Std.Pkg Pcs
螺纹长度	灰白色 White	黑色 Black	螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1	接合长度 Joint Length L2+L3	板手 Spanner size A&F	包装 Std.Pkg Pcs
标准螺纹	公制螺牙 METRIC									100PCS
	AG-12SRWH	AG-12SRBH	M12*1.5	3-6.5	12	12-12.3	8	65	18/17
	AG-16SRWH	AG-16SRBH	M16*1.5	4-8	16	16-16.3	8	65	22/20
	AG-18SRWH	AG-18SRBH	M18*1.5	5-10	18	18-18.3	8	78	24/22
	AG-20SRWH	AG-20SRBH	M20*1.5	6-12	20	20-20.3	9	90	27/24
	AG-22SRWH	AG-22SRBH	M22*1.5	10-14	22	22-22.3	10	100	30/27
	AG-25SRWH	AG-25SRBH	M25*1.5	13-18	25	25-25.4	10	112	35/34
	AG-27SRWH	AG-27SRBH	M27*1.5	13-18	27	27-27.4	10	112	35/34
	德制螺牙 PG									100PCS
	PG-7SRWH	PG-7SRBH	PG7	3-6.5	12.5	12.5	8	65	18/17
	PG-9SRWH	PG-9SRBH	PG9	4-8	15.2	15.2	8	70	22/20
	PG-11SRWH	PG-11SRBH	PG11	5-10	18.6	18.6	8	78	24/22
	PG-13.5SRWH	PG-13.5SRBH	PG13.5	6-12	20.4	20.4	9	90	27/24
	PG-16SRWH	PG-16SRBH	PG16	10-14	22.5	22.5	10	100	30/27
	PG-21SRWH	PG-21SRBH	PG21	13-18	28.3	28.3	10	112	36/34
长螺纹	公制螺牙 METRIC									100PCS
	AG-12SRLWH	AG-12SRLBH	M12	3-6.5	12	12-12.3	15	65	18/17
	AG-16SRLWH	AG-16SRLBH	M16	4-8	16	16-16.3	15	65	22/20
	AG-18SRLWH	AG-18SRLBH	M18	5-10	18	18-18.3	15	78	24/22
	AG-20SRLWH	AG-20SRLBH	M20	6-12	20	20-20.3	15	90	27/24
	AG-22SRLWH	AG-22SRLBH	M22	10-14	22	22-22.3	15	100	30/27
	AG-25SRLWH	AG-25SRLBH	M25	13-18	25	25-25.4	15	112	35/34
	德制螺牙 PG									100PCS
	PG-7SRLWH	PG-7SRLBH	PG7	3-6.5	12.5	12.5	15	65	18/17
	PG-9SRLWH	PG-9SRLBH	PG9	4-8	15.2	15.2	15	70	22/20
	PG-11SRLWH	PG-11SRLBH	PG11	5-10	18.6	18.6	15	78	24/22
	PG-13.5SRLWH	PG-13.5SRLBH	PG13.5	6-12	20.4	20.4	15	90	27/24
	PG-16SRLWH	PG-16SRLBH	PG16	10-14	22.5	22.5	15	100	30/27
	PG-21SRLWH	PG-21SRLBH	PG21	13-18	28.3	28.3	15	112	36/34
	美制螺牙 NPT									100PCS
	NPT3/8SRWH	NPT3/8SRBH	NPT3/8''	4-8	16.5	16.5	13	70	22/20
	NPT1/2SRWH	NPT1/2SRBH	NPT1/2''	6-12	21.3	21.3	13	92	27/24
	NPT3/4SRWH	NPT3/4SRBH	NPT3/4''	13-18	26.6	26.6	15	114	34/34
